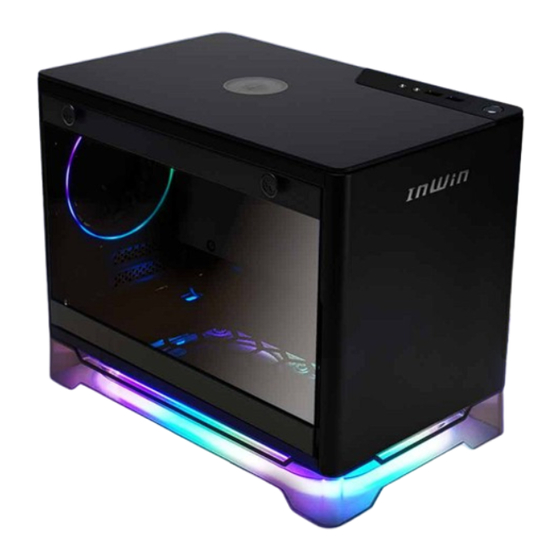

In Win A1 PLUS Bedienungsanleitung
Mini-itx tower
Inhaltsverzeichnis
Verwandte Anleitungen für In Win A1 PLUS
Inhaltszusammenfassung für In Win A1 PLUS
- Seite 1 Bedienungsanleitung...
-
Seite 2: Produktgeschichte
Produktgeschichte Das A1 PLUS ist ein Upgrade des bereits vorgestellten A1 Gehäuses. Das A1 PLUS behält seine edle Ästhetik gepaart mit hochwertigen Materialien: gehärtetem Glas, Aluminium und Stahl. Minimalismus sah noch nie so exquisit aus! Das A1 PLUS verfügt über eine adressierbare RGB-Beleuchtung, die durch die individuelle Anpassung jeder einzelnen Leuchtdiode eine vielfältige Farbpalette bietet. -
Seite 3: Spezifikationen
Spezifikationen A1 PLUS CASE Modell A1 PLUS Produktnummer IW-A1PLUS-BLACK IW-A1PLUS-WHITE Farben Schwarz, Weiß Gehäusetyp Mini ITX Tower Gehäusematerial SECC, Tempered Glass Mainboard-Kompatibilität Mini-ITX Erweiterungssteckplätze PCI-E x 2 Hardware-Kompatibilität Grafikkarte: Länge 320mm Prozessorkühler: Höhe160mm Frontanschlüsse 2 x USB 3.0 HD Audio Interne Laufwerksschächte... - Seite 4 InWin 650W 80PLUS Gold PSU Modell IW-GD650PS Maximalleistung 650W Material SECC ATX12V V2.4 Active PFC Effizienz 80 PLUS Gold MTBF (Stunden) > 100,000 100 ‒ 240Vac. 50-60Hz AC Input Lüfter 120mm Betriebstemperatur (°C) 0~40°C Schutzschaltungen OCP/OVP/UVP/SCP/OTP/OPP Sicherheitszertifikate TUV/cTUVus/BSMI/CB/CE/FCC/EAC /RCM/KCC/CCC Abmessungen(L x B x H) 140 x 150 x 86 mm Garantie 5 Jahre...
- Seite 5 InWin Sirius Loop Lüfter Sirius Loop ASL120 Produktname Lüftergröße 120 x 120 x 25mm Material Nennspannung DC 12V Nennleistung 1.2W Nennstrom 0.1A Adressierbare RGB Nennspannung DC 5V Adressierbare RGB Nennleistung 1.25W 0.25A Adressierbare RGB Nennstrom Geschwindigkeitsmodus PWM 500-1800 RPM Luftstrom 50 CFM 1.67mm/ H2O Luftdruck...
-
Seite 6: Verpackungsinhalt
Verpackungsinhalt A1 PLUS Gehäuse InWin 650W 80PLUS Gold PSU InWin Sirius Loop Lüfter x 2 Sirius Loop Lüftercontroller x 1 QR-Code Karte Zubehörtasche... - Seite 7 Zubehörtasche Sechskantschrauben X 8 2,5-Zoll HDD-Schrauben X 10 Grafikkartenhalterung X 1 Kabelbinder X 5 Anti-Rutsch Streifen X 4 3-polige LED Stiftleiste X 3 RGB Lüftercontroller-Tasche X 1...
-
Seite 8: Aufbau Des Gehäuses
Aufbau des Gehäuses Gehärtetes Glass Logo SECC Front- / Seitenverkleidung Ein- / Ausschalter Festplatten- / Power-LED-Anzeige USB 3.0-Anschlüsse Audioanschlüsse (Kopfhörer und Mikrofon) - Seite 9 a. 2,5-Zoll Laufwerksschacht b. Seitenlüfter-Montagebereich c. Hinterer Lüfter- / Radiator-Befestigungsbereich d. Unterer Lüfterbereich e. Mainboard Montagebereich f. CPU-Lüfter Aussparung g. PCI-E Erweiterungssteckplatz h. Zusätzliche PCI-E Stützbefestigung i. Netzteilbereich j. Staubfilter k. Montagebereich für ein kabelloses Ladegerät...
-
Seite 10: Öffnen Des Gehäuses
Installationsanleitung Bitte folgen Sie den entsprechenden Kapiteln zum Zusammenbau Öffnen des Gehäuses Um die Seitenverkleidung zu entfernen ziehen Sie bitte die beiden Laschen heraus und heben die Verkleidung ab. Mainboard Installation Erforderliche Teile: Sechskantschrauben Installation der Erweiterungskarten Erforderliche Teile: Sechskantschrauben, Grafikkartenhalterung... -
Seite 11: Installation Der I/O-Anschlüsse
Installation der I/O-Anschlüsse Switch/LED Connector Blue(P_LED) 1 2 Red (HDD) White(P_LED) 3 4 White (HDD) Brown(P_SW) 5 6 NC White(P_SW) 7 8 NC Key 9 10 NC... -
Seite 12: Installation Der Lüfter / Des Radiators
2,5-Zoll Laufwerksinstallation Erforderliche Teile: 2,5-Zoll Laufwerksschrauben Installation der Lüfter / des Radiators... -
Seite 13: Installation Der Rgb-Kabel
Installation der RGB-Kabel Wenn Ihr Mainboards adressierbare RGB-Effekte unterstützt, folgen Sie bitte der Anschlussrichtung und verbinden Sie es wie folgt: Verbinden Sie das adressierbare RGB-Y-Kabel des Gehäuses mit dem adressierbaren RGB-Stecker des Mainboards. Bitte installieren Sie den 3-poligen Stecker mit dem verfügbaren adressierbaren RGB-Stecker des Gehäuses. -
Seite 14: Installation Der Anti-Rutsch-Streifen
Wenn Ihr Mainboard keinen adressierbaren RGB-Anschluss unterstützt, verwenden Sie bitte den mitgelieferten adressierbaren modularen RGB-Controller, um das SATA-Kabel Ihres Netzteils und das adressierbare RGB-Y-Kabel des Gehäuses anzuschließen und so die 11 verschiedenen Lichteffekte zu nutzen. case’s addressable RGB Fan’s addressable RGB 3-Pin LED header Y-Cable Y-Cable... -
Seite 15: Abschließen Der Installation
Abschließen der Installation Erforderliche Teile: Kabelbinder... -
Seite 16: Hinweise Und Garantie
Hinweise und Garantie ■ Hinweise 1. Bitte beachten Sie die Bedienungsanleitung für die Installationsanweisungen. 2. Bei der Installation der einzelnen Komponenten sind antistatische Vorsichtsmaßnahmen zu treffen, um Schäden durch ESD (Elektrostatische Entladung) zu vermeiden. Wenn Sie nicht die erforderlichen Vorsichtsmaßnahmen treffen, kann dies zu Verletzungen des Installateurs und/oder zu Schäden an den Komponenten führen. - Seite 17 InWin IW-WT02 Kabelloses Ladegerät...
- Seite 18 Spezifikationen Eingang 5V/2A or 12V/1.8A Ausgang Unterstützt Qi 5V/1A (Ausgang:5V/2A), 7.5W / 10W Schnellladung (Ausgang:12V/1.8A) Leistungsübertragungseffizienz Produktabmessungen (L x T x B) 72 x 49 x 8mm Garantie 1 Jahr beschränkte Garantie (Gültigkeitsdatum basierend auf dem Kaufdatum) Benutzerhandbuch 1. Bitte stellen Sie sicher, dass die Stromversorgung angeschlossen ist.
-
Seite 19: Kompatibilitätsliste Für Das Drahtlose Ladegerät
■ Hinweise 1. Um Schäden an Computern und Computerkomponenten zu vermeiden, verwenden Sie das IW-WT02 Ladegerät bitte ausschließlich mit InWin-Produkten. 2. Wenn die Batterie des Mobilgeräts voll aufgeladen ist, piept die das Ladegerät kontinuierlich. Um den Signalton zu stoppen, entfernen Sie einfach das Gerät.S 3. - Seite 20 Copyright © 2019 InWin Development Inc. All Rights Reserved.
