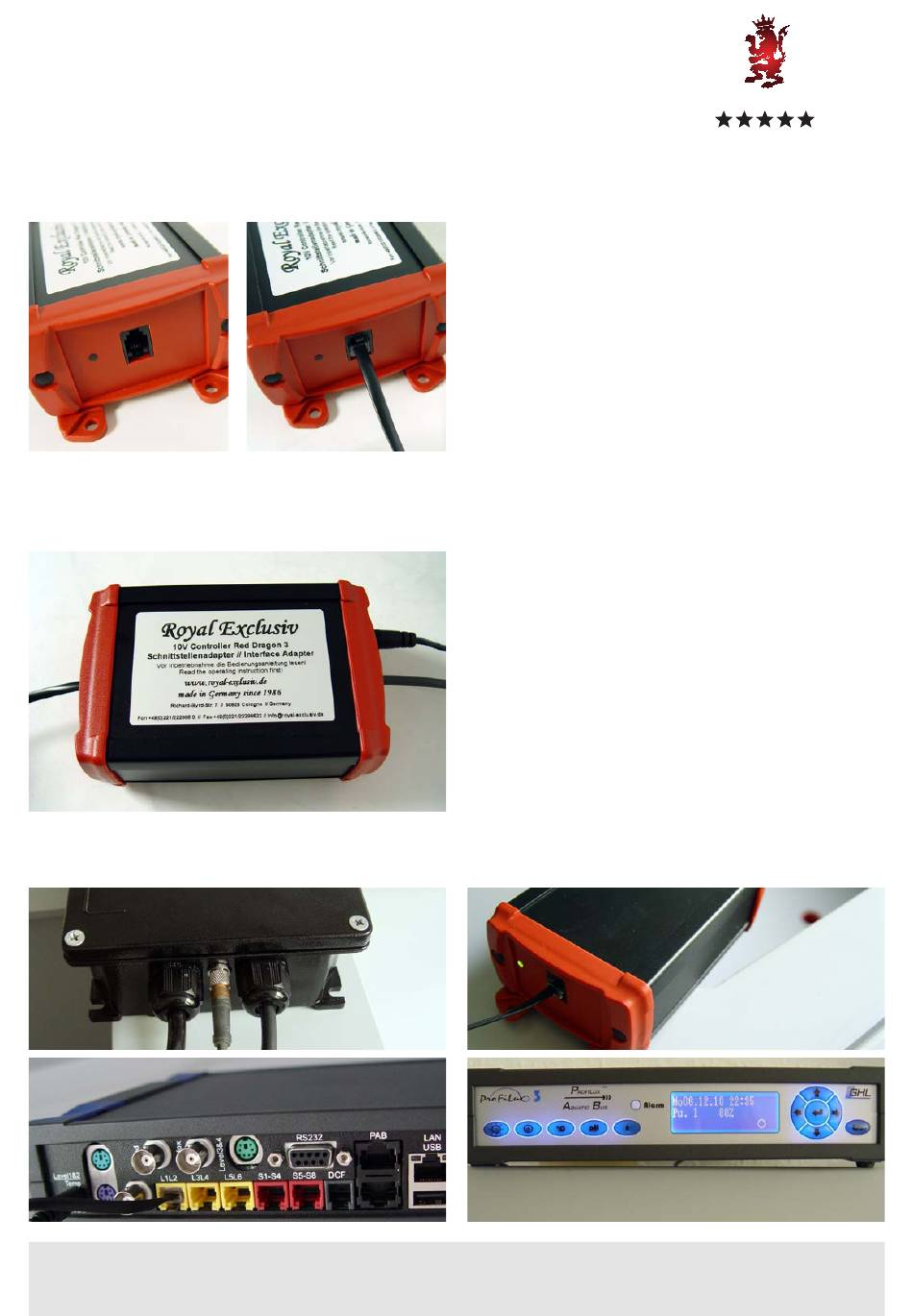

Anschließend können Sie die Verbindung zwischen dem
Controller und dem Computer, wie abgebildet, herstellen.
Nach erfolgreicher Verbindung der Controller-Box mit der
Pumpe und dem Computer können Sie nun das Netzteil
anschließen. Zum Abschluss bitte den Netzstecker des
Netzteils in die dafür vorgesehene Steckdose.
Nach Abschluss der Verkabelung sollte der Controller wie
folgt aussehen.
Für die Ersatzteilliste oder die techn. Daten des Controllers schauen Sie bitte im Netz unter www.royal-exclusiv.de.
Einfach Artikelnummer oder Name in die Suchmaske eintragen oder email an: info@royal-exclusiv.de.
Alle Angaben ohne Gewähr. Wir versuchen unser Bestes, aber Druckfehler vorbehalten.
A
nlagenbau
&

5. Funktionsbeschreibung der Schnittstelle

Sobald eine Spannung > 0,5V an der 10V Schnittstelle an-
liegt, übernimmt der Schnittstellen Adapter die Steuerung
der Regelung und sperrt die Tasten des Controllers.
Im Bereich 0,5V-0,8V ist die Pumpe abgeschaltet. Ab 1V
beginnt die Pumpe auf der niedrigsten Stufe zu laufen
(15W). Bei einer Erhöhung um ca. 0,5V wird die Stufe
erhöht. Also 1V = 15W 1,5V = 20W 2V = 25W..... 7,5V
=80W. Bei einer höheren Eingangsspannung bleibt der
Speedy Controller auf der Maximalstellung stehen und
erhöht sich nicht mehr. Der Schnittstellenadapter verhält
sich so als ob die entsprechende Taste gedrückt würde.
Es ist also egal welche Pumpe (Speedy50W oder 80W),
angeschlossen wird und welchen Endstand oder Schritt-
weite die Pumpe hat. 0,5V sind immer ein Schritt. Bei der
Speedy 50 ist somit bei 4,5V das Ende erreicht.

5.1. Bedeutung der LED-Farben

Die LED signalisiert folgende Betriebszustände: ROT
Speedy Controller angeschlossen. Es liegt keine oder
eine Spannung unter 0,5V an. GELB/Orange: Pumpe ab-
geschaltet, Spannung 0,5-0,8V Schnittstellen Spannung
liegt an. GRÜN: Pumpe in Betrieb. Spannung >= 1V. Die
Spannungen der Schnittstellen der Aquarien Computer
unterliegen einer gewissen Toleranz, in der Regel 5%. Die
angegebenen Spannungswerte können somit etwas ab-
weichen.
