Montageanleitung zum Fahrradtransportsystem „Radstand"
! Bitte folgen Sie genau den Anweisungen der Montageanleitung und verwenden Sie
ausschließlich die mitgelieferten Bauteile zum Einbau in Ihrem Fahrzeug !
m
b
j
i
h
l
n
a
f
c
e
d
p
o

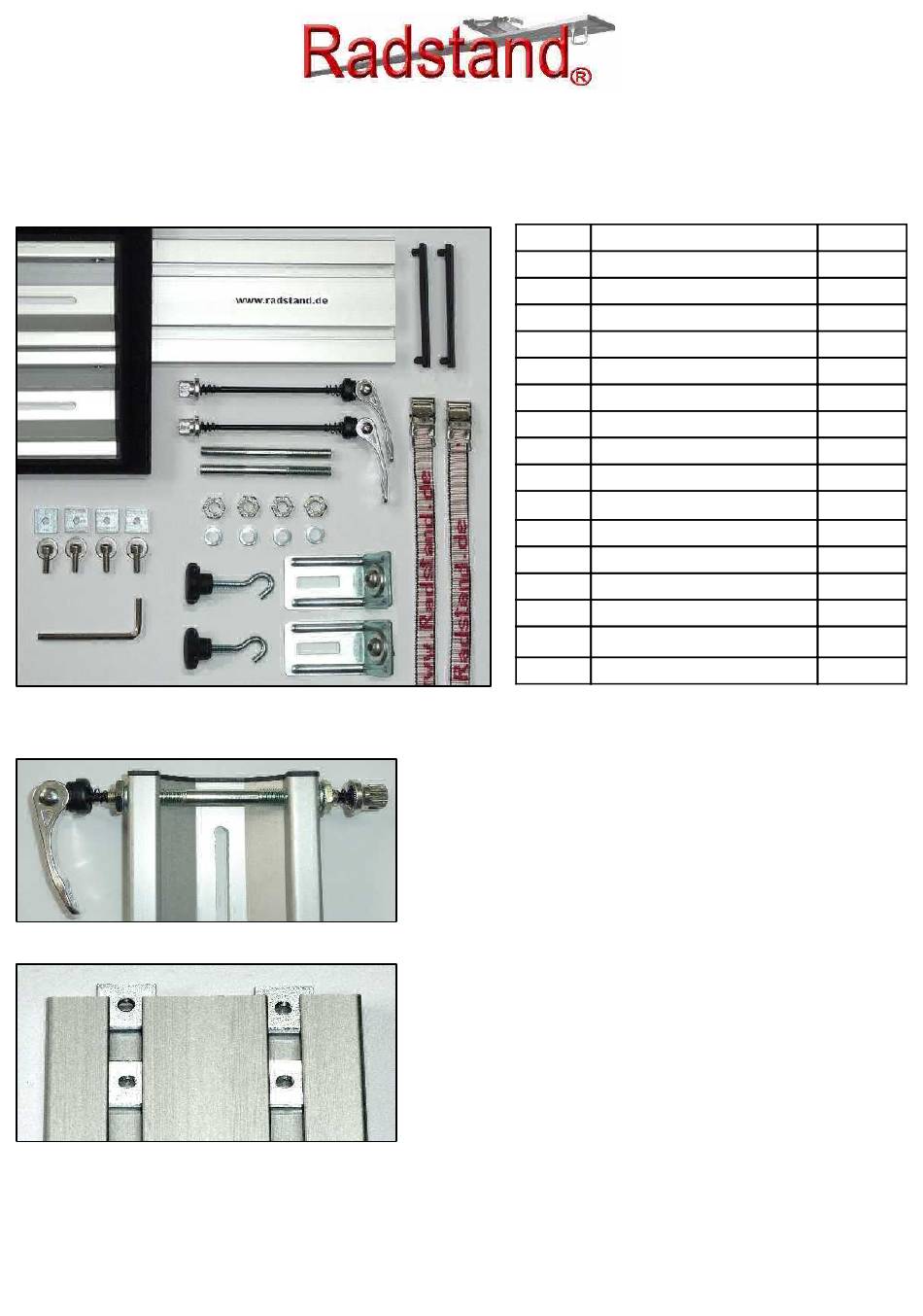

Pos. Bezeichnung
a
Basisprofil
g
b
Befestigungsprofil
c
Hohlachse
d
Beilagscheibe für Achse
e
Kontermutter
f
Schnellspanner
g
Abdeckkappe für Basisprofil
h
Inbusschraube M6 x 16
k
i
Unterlegscheibe
j
Nutmutter
k
Zurrband
l
Inbusschlüssel
m
Schonkissen
n
Sterngriffmutter
o
Hakenschraube
p
Winkel
1. Befestigung der Schnellspanner:
Hohlachse (c) durch die Bohrung stecken,
●
auf beide Seiten eine Beilagscheibe (d) aufstecken,
●
auf beide Seiten eine Kontermutter (e) handfest
●
aufschrauben (Hohlachse dabei zentrieren),
Schnellspanner (f) durch die Hohlachse (c) führen und
●
verschrauben. Es muss auf beiden Seiten eine Feder
vorhanden sein, deren schlankere Seite nach innen zeigt.
Verteilen Sie die Nutmuttern (j) gleichmäßig in die beiden
2.
Nuten der Oberseite des Basisprofils (a).
