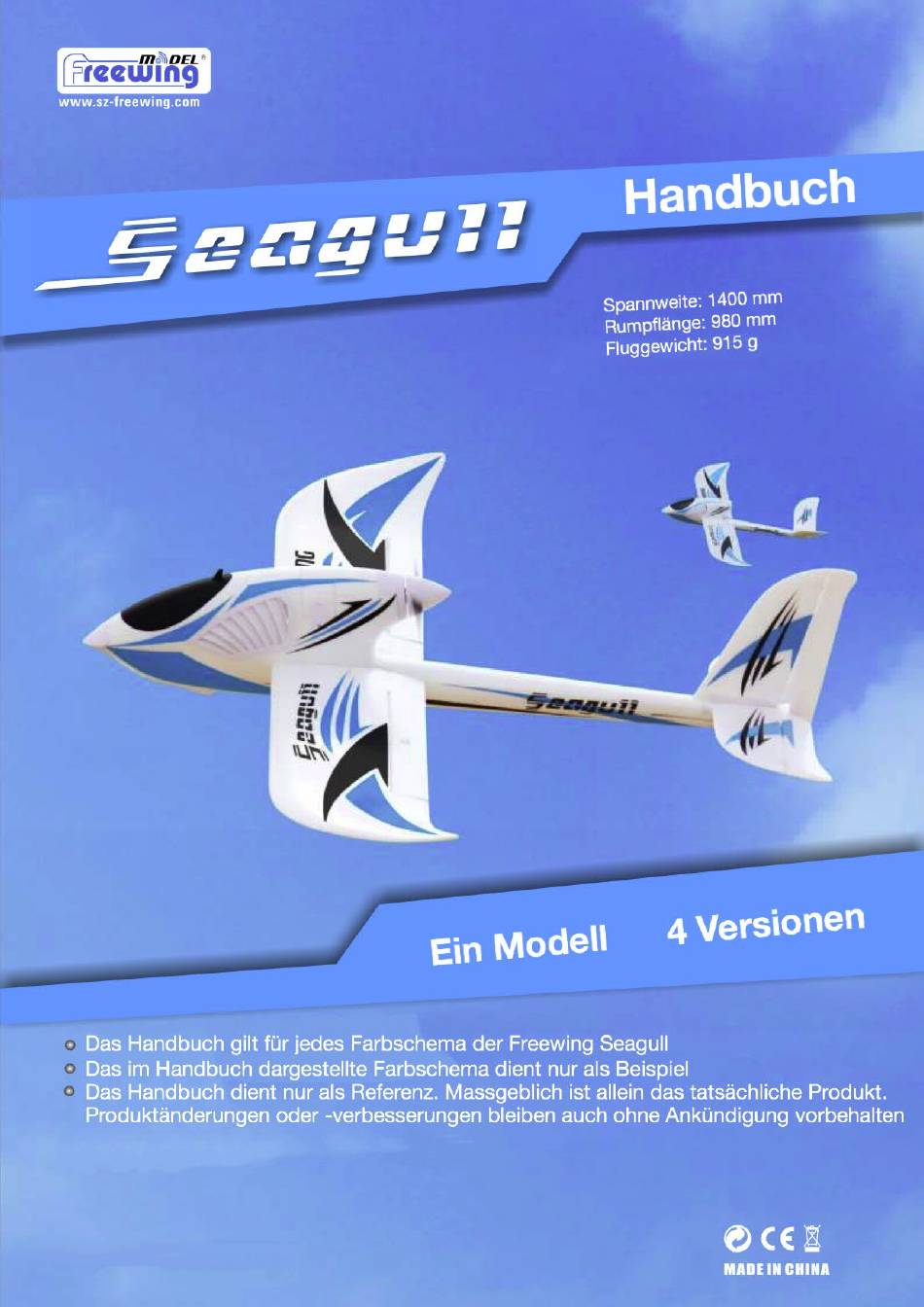

- Seite 1 Artikelnummer: FG 20 11 2 P...
-
Seite 2: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise Warnungen und Vorsichtsmassnahmen zum Umgang mit Akkus Kontrollen vor jedem Flug Allgemeine Produktinformationen Zusammenbau Aufbau von Höhen- und Seitenleitwerk (T-Leitwerk) Aufbau des V-Leitwerks Austausch des Antriebssystems Installation einer Mini-Kamera Einbau des Akkus Schwerpunktlage Motor-Parameter Explosionszeichnung Seagull - 1 -... -
Seite 3: Konformitätserklärung
FeiYi building, face to Labor Bureau Fumin Middle Road, Dalang Town, Dongguan City CHINA Das folgende Produkt: Freewing Seagull ( Art. Nr. FG20112P ) Entspricht den grundlegenden Anforderungen der europäischen EMV Richtlinie 2004/108/EC Folgend die angewendeten harmonisierten Normen: EN 301 489-1 V1.7.1: 2006 EN 301 489-3 V1.4.1: 2008... -
Seite 4: Einführung
Vielen Dank für Ihren Kauf des Freewing Segelflugmodells „Seagull“. Dieses Modell wurde nach freien Entwürfen von uns entwickelt und sieht nicht nur besonders aus, sondern bringt auch besondere Funktionen mit. Sie können es sowohl mit Propeller, als auch einem 64 mm Impeller antreiben. -
Seite 5: Warnungen Und Vorsichtsmassnahmen Zum Umgang Mit Akkus
Brand des Akkus mit gegebenenfalls weiteren schweren Brandschäden führen. • Um beste Ergebnisse zu erzielen, lagern Sie den Akku bei Raumtemperatur halb aufgeladen (ca. 3,8 bis 3,9 V pro Zelle) an einem trockenen Ort. Beim Transport oder Seagull - 4 -... -
Seite 6: Kontrollen Vor Jedem Flug
Falls dabei irgend etwas „hakt“ oder nicht einwandfrei funktioniert, starten Sie NICHT. ACHTUNG! Zur Kontrolle des Fahrwerks legen Sie das Modell bitte auf den Rücken oder heben es mit der Hand hoch. VORSICHT vor den Propellern (falls vorhanden) – erhebliche Verletzungsgefahr! Seagull - 5 -... - Seite 7 Seitenwind ist ebenfalls riskant, da vom Boden gestartete Modelle dadurch zum Ausbrechen neigen können. • Planen Sie Ihren Flug entsprechend der Gelände-Gegebenheiten. Achten Sie insbesondere auf einen hindernisfreien Landeanflug, der GEGEN DEN WIND erfolgt. • Haben Sie Spass! Seagull - 6 -...
-
Seite 8: Allgemeine Produktinformationen
4 x 9g Servos Einziehfahrwerk Nein Einziehfahrwerk Nein Fahrwerkklappen Nein Fahrwerkklappen Nein Querruder Querruder Höhenruder Höhenruder Seitenruder Seitenruder Schubkontrolle Schubkontrolle Landeklappen Nein Landeklappen Nein Die folgende Abbildung zeigt, basierend auf der RTF-Version (inklusive Fernsteuerung), eine Übersicht der Einzelteile. Seagull - 7 -... -
Seite 9: Zusammenbau
Bereiten Sie bitte die auf der rechten Abbildung gezeigten Teile vor. Schieben Sie eine Tragfläche in den Rumpf ein. Schrauben Sie die Tragfläche fest. Wiederholen Sie die vorher beschriebenen Vorgänge für die andere Tragfläche. Seagull - 8 -... -
Seite 10: Aufbau Von Höhen- Und Seitenleitwerk (T-Leitwerk)
Aufbau von Höhen- und Seitenleitwerk (T-Leitwerk) Bereiten Sie bitte die für den Aufbau des Höhen- und Seitenleitwerks benötigten Teile vor. Setzen Sie das Höhenleitwerk auf dem Rumpf auf und schieben Sie das Seiten- in das Höhenleitwerk. Seagull - 9 -... -
Seite 11: Aufbau Des V-Leitwerks
Verschrauben Sie das Seitenleitwerk mit dem Rumpf. Aufbau des V-Leitwerks Bereiten Sie bitte die für das V-Leitwerk benötigten Teile vor. Verbinden Sie die beiden Hälften des V- Leitwerks. Fügen Sie das Kunststoff-Verbindungsteil ein. Verschrauben Sie das V-Leitwerk mit dem Rumpf. Seagull - 10 -... - Seite 12 Sie bitte sicher, dass Sie entsprechend verwendeten Fern- steuerung einen V-Leitwerk-Mischer einstellen. Lösen Schrauben festigungen für die Servogestänge. Bringen Sie alle Ruder in die Neutral- position (bei entsprechend neutral eingestelltem Knüppel) und hängen Sie die Gabelköpfe ein. Seagull - 11 -...
-
Seite 13: Austausch Des Antriebssystems
Befestigungen fest. Höhen- Seitenruder neutraler Position. Austausch des Antriebssystems Hier wird beispielhaft der Austausch des Impellers gegen das Propeller- Antriebssystem beschrieben Lösen Schraube Motor- abdeckung und entfernen Sie diese. Installieren Sie den passenden Motor an der Motorbefestigung. Seagull - 12 -... - Seite 14 Hinweis: Freewing liefert die Seagull serienmässig nur mit je einem Antriebssystem aus. Wenn Sie beide Systeme nutzen möchten, kaufen Sie bitte entweder den passenden Freewing- Motor oder einen Motor entsprechend der Spezifikationen auf Seite 16. Installieren Sie den Motor wie auf der rechten Abbildung gezeigt.
-
Seite 15: Installation Einer Mini-Kamera
Richten Sie sich für die Befestigung von Propeller und Spinner bitte nach der Explosionszeichnung auf Seite 17. Installation einer Mini-Kamera Freewing hat dieses Segelflugmodell mit einer Klarsichtkuppel ausgestattet, hinter der Sie, falls Sie dies wünschen, Ihre FPV- oder Luftbild-Kamera anbringen können. Seagull - 14 -... -
Seite 16: Einbau Des Akkus
Der Schwerpunkt befindet sich 7 bis 8 cm hinter der Tragflügelvorderkante. Sie können den Schwerpunkt durch Verschieben des Akkus korrekt einstellen. Falls Sie den Schwerpunkt auf diese Weise nicht einstellen können, verwenden Sie bitteAusgleichsgewichte an der passenden Stelle vorne oder hinten am Flugzeug. Seagull - 15 -... -
Seite 17: Motor-Parameter
1400 UpM/V 11,1 16 - 18 11.000 1,5A 7 x 6 (Zoll) Artikel- Strom Schub Drehzahl Gewicht Leerlauf- Fahrt- kV-Wert Spannung (V) Rotor Nummer Strom steller 64 mm 2627 - 4300 4300 UpM/V 11,1 22,1 47700 0,7A Seagull - 16 -... -
Seite 18: Explosionszeichnung
Explosionszeichnung Seagull - 17 -...
