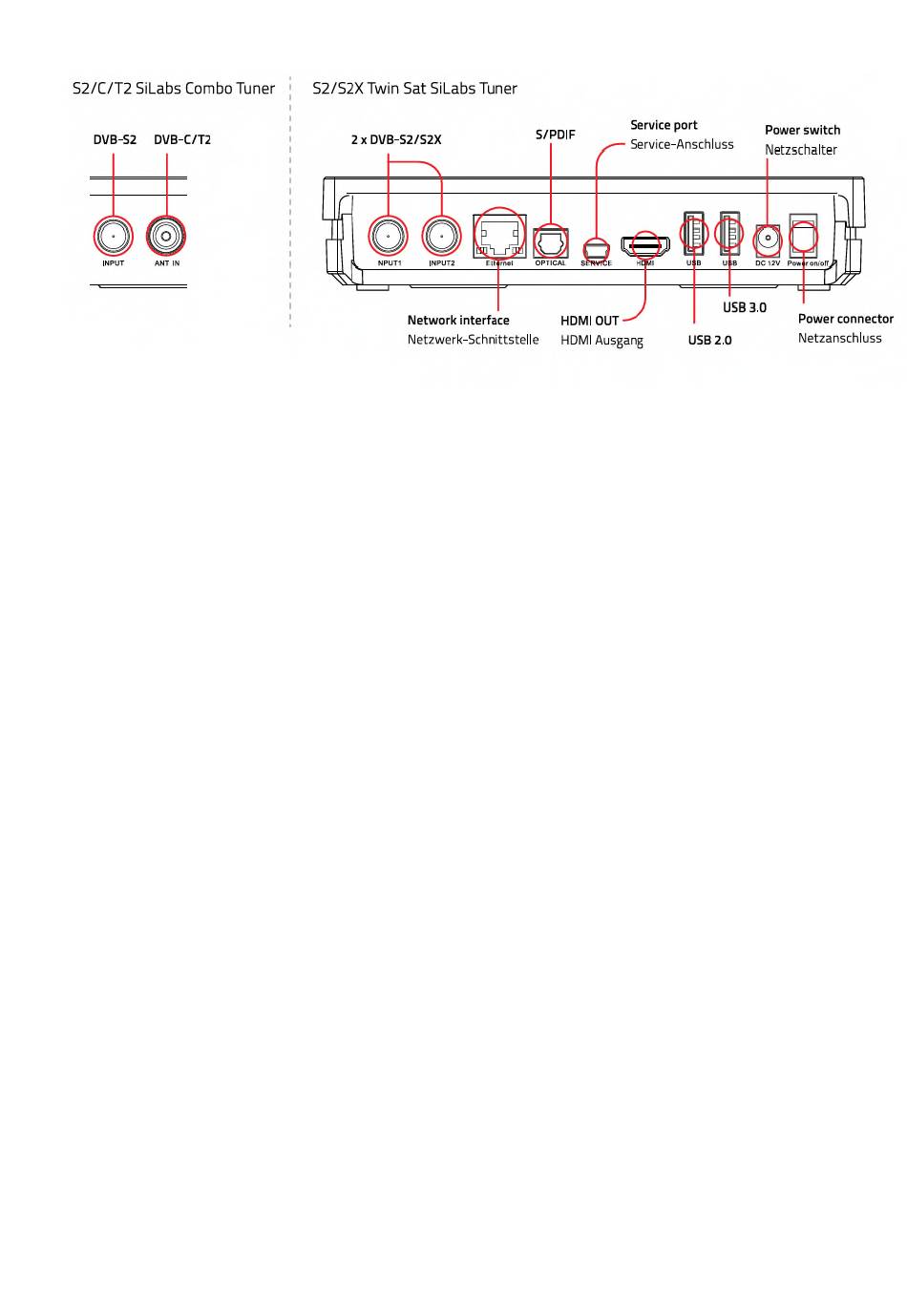

1.3.2 Rückansicht
LNB-Eingang (2x DVB-S2x Tuner) Schließen Sie hier das Koaxialkabel Ihrer Satellitenanlage an.
®
HDMI -Out-Anschluss Am HDMI -Out-Anschluss schließen Sie Ihr TV-Gerät mit entsprechendem Eingang
an.
®
Optischer Audio-Ausgang digital (Toslink) Sollte Ihr Verstärker über einen entsprechenden optischen Eingang
verfügen, verbinden Sie die Buchse DIGITAL AUDIO an der Dreambox über ein optisches Kabel (Toslink) mit
dem optischen Eingang Ihres Verstärkers. Ebenso steht an diesem Ausgang, falls gesendet, dass Dolby Digital-
Signal (AC3) zur Verfügung.
Netzschalter Mittels des Netzschalters schalten Sie Ihre Dreambox aus.
!!! WICHTIG !!!
1x USB 3.0 Schnittstelle dient zum Anschluss von USB 3.0 kompatiblen Geräten. Der Umfang der unterstützten
Geräte ist softwareabhängig und wird stets weiterentwickelt.
1x USB 2.0 Schnittstelle dient zum Anschluss von USB 2.0 kompatiblen Geräten. Der Umfang der unterstützten
Geräte ist softwareabhängig und wird stets weiterentwickelt.
Netzwerk-Schnittstelle (Ethernet 10/100Mbit, RJ45) dient als Kommunikationsschnittstelle mittels HTTP,
FTP, NFS, Telnet, SSH und Samba. Ebenso zum Update der Betriebssoftware und der Vorprogram-
mierung mittels PC. An dieser Schnittstelle schließen Sie bitte Ihr Netzwerkkabel an.
Service-Schnittstelle dient zum Update der Betriebssoftware und der Vorprogrammierung mittels PC. An dieser
Schnittstelle schließen Sie bitte ein Mini-USB-auf-USB Kabel an.
Netzteil-Anschluss Schließen Sie hier bitte das mitgelieferte Stecker-Netzteil an und daran das Stromkabel.
Der Stromstecker darf nur in die dafür vorgesehene Steckdose 110V/60Hz oder 230V/50Hz gesteckt
werden.
®
®
Ziehen Sie vor dem Öffnen des Gerätes immer das Stromkabel aus der Steckdose!
®
