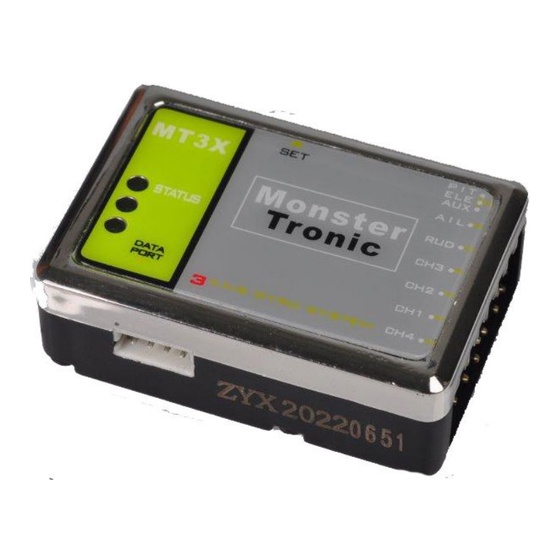

monstertronic MT-3X FBL Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Monstertronic.org
Bedienungsanleitung
Monstertronic
MT-3X FBL
(E-31)
www.monstertronic.org

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für monstertronic MT-3X FBL

  • Seite 1 Monstertronic.org Bedienungsanleitung Monstertronic MT-3X FBL (E-31) www.monstertronic.org...
  • Seite 2 Monstertronic.org 1. Einführung Danke, dass Sie sich für ein Produkt von Monstertronic entschieden haben. Sie haben somit die richtige Entscheidung in Sachen Produktqualität und Ersatzteilversorgung getroffen. Alle unsere Produkte werden sorgfältig auf Vollständigkeit und Funktion geprüft. Unsere Produkte entsprechen den in der EU und Deutschland geforderten Normen und Richtlinien.

  • Seite 3: Sicherheitshinweise

    Monstertronic.org 2. Sicherheitshinweise ­ Dieses Produkt ist kein Spielzeug ­ Empfohlen für Kinder ab 15 Jahren ­ Hände ,Gesicht ,Haare und lose Kleidung von drehenden Teilen fernhalten ­ greifen Sie nicht in drehende Teile ­ Nach dem Fahren Batterie Stecker immer trennen und Modell ausschalten ­...
  • Seite 4 Monstertronic.org 2.2 Sicherheitshinweise RC­Hubschrauber und System Falschbehandlung Aufgrund von Nichtbeachtung dieser Sicherheitshinweise kann zu  Sachbeschädigungen und Verletzungen führen.  RC­Hubschrauber können aus verschiedenen Gründen unkontrollierbar werden und Unfälle  verursachen. Mangelnde Wartung, Steuerfehler oder Funkstörungen können den RC­ Helikopter zum Absturz bringen und den Piloten oder andere Personen schwer verletzen.  Der Pilot ist jederzeit verantwortlich für sein Handeln, ebenso für Sach­ oder   Personenschäden, die durch den Betrieb seines RC­Modells entstehen. Fliegen Sie niemals  ohne Aufstiegsgenehmigung und eine spezielle Versicherung für ferngesteuerte  Flugmodelle, z.B. von einem Modellflugverband wie dem DMFV.  Fliegen Sie nur auf abgesichertem Gelände und halten Sie einen angemessenen  Sicherheitsabstand zu Personen und Gegenständen ein! Betreiben Sie keinen  Modellhubschrauber in der Nähe von Wohnhäusern oder Menschenansammlungen! Bitte  wenden Sie sich bei technischen Fragen an Ihren Händler oder die MonsterTronic Hotline.  Dieses 3D Flybarless System wird ausschließlich zur Verwendung von sehr erfahrenen Piloten  empfohlen.  Bevor Sie Ihren Sender und Ihren RC­Hubschrauber einschalten, vergewissern Sie sich, dass  keine andere Person auf Ihrem Kanal bzw. auf Ihrer Frequenz sendet. Kanaldoppelbelegung  kann Ihr Modell, oder das Modell eines anderen Piloten zum Absturz bringen. Die Hilfe eines  erfahrenen Piloten beim Zusammenbau, Einstellungsarbeiten und beim Erstflug ist von  unschätzbarem Wert. Es wird empfohlen, mit einem Flugsimulator zu Üben, ggf. ein Lehrer­  Schüler­System zu verwenden, oder eine Flugschule zu besuchen.  Betreiben Sie Ihren RC­Hubschrauber nur im Rahmen Ihrer fliegerischen Fähigkeiten. Fliegen  Sie nicht, wenn Sie ermüdet oder unkonzentriert sind, oder Alkohol, Medikamente usw. zu  sich genommen haben.  RC­Hubschrauber werden aus verschiedenen Kunststoffen zusammengebaut. Kunststoffe  sind bei großer Hitze oder Kälte anfällig gegen Verformung oder Bruch. Lagern Sie Ihren RC­ Heli niemals neben Wärmequellen wie Heizungen oder Öfen. Lagern Sie Ihr Modell im Haus  bei Raumtemperatur.  Während des Betriebes erreichen Haupt­ und Heckrotor sehr hohe Drehzahlen. Die  Blattspitzen der Hauptrotorblätter von 450er bis  700er Helis erreichen mehrere hundert  Kilometer pro Stunde und ziehen mit mehreren hundert Kilogramm an der Blattlagerwelle.  Die Rotorblätter können daher ernsthafte Verletzungen und Sachbeschädigungen  hervorrufen. Handeln Sie stets konzentriert und halten Sie immer 5 ­10 Meter Abstand zum  Heli, sobald sich der Rotor dreht. ...

  • Seite 5: Verpackungsinhalt

    Unterstützung für Multirotorblattköpfe Installiert: Ja bis 8 Blattsysteme Systemsoftware: Die Firmware ihres 3X-F B L System kann aktualisiert werden. Die Aktuelle Version finden sie auf monstertronic.org Wichtige Punkte vor der Konfiguration: (Wichtig) Als Taumelscheibenservos möglichst digitale Modelle mit einer Mindeststellzeit von 0,13sec/60°...
  • Seite 6 Monstertronic.org 5.Das Gerät (FBL­System) Anschluss am Empfänger (Wichtig) x Ihr MT3X FBL System muss mit ihren Empfänger verbunden werden damit die  Steuerbefehle umgesetzt werden können. Stellen Sie ihren Sender auf 4 Kanal  Standard ein. Deaktivieren Sie alle aktiven Mischer ihres Senders.  x Stellen Sie sicher, dass alle 4 Kanäle Lineare Wege beschreiben  x Stellen Sie sicher, dass keine Servo weg Begrenzung oder Sub­Trim aktiviert ist.  x Stellen Sie sicher, dass die Kanäle nicht von einen Taumelscheibenmischer überlagert  und oder verändert werden.  Belegung des 3X – Systems (Eingang) [IN] x PIT (Pitch Kabelfarbe Weiß)  x ELE (Nicken Kabelfarbe Rot)  x AUX (Empfindlichkeit Kabelfarbe Schwarz )  x ALI (Rollen Standard JR)  x RUD (Gieren Standard JR)  SET Button USB Stick...
  • Seite 7 Monstertronic.org Belegung des 3X – Systems (Ausgang) [OUT] An 3X FBL finden Sie die Anschlüsse CH 1 bis 4. Schließen Sie die Servos entsprechend dem  Nachfolgendem Schaubild an.  x CH 1 (Standard JR) [Taumelscheiben Servo A/D] x CH 2 (Standard JR) [Taumelscheiben Servo A/D] x CH 3 (Standard JR) [Taumelscheiben Servo A/D | Pitch Servo Mechanisch] x CH 4 (Standard JR) [Heck Servo {Empfohlen Digital}]  Stromversorgung Wird über RUD (Gieren Eingang) bereitgestellt (4 bis 9 Volt) Wird über AIL (Rollen Eingang) bereitgestellt (4 bis 9 Volt)

  • Seite 8: Led Statusanzeige

    Monstertronic.org 6. LED Statusanzeige Das MT3X gibt Ihnen ahnenden der Eingebauten LED Auskunft über den Aktuellen Status.  Die LED wechseln hierzu die Farbe. Nachfolgende Tabelle erklärt die LED Zustände.  LED leuchtet ständig (ununterbrochen)  FBL Gyro (Heck CH4) ist im Head Lock Modus   ROT  (AVCS)  LED leuchtet ständig (ununterbrochen)  FBL Gyro (Heck CH4) ist im Normal Modus    BLAU  Alle LEDs leuchten ständig (ununterbrochen) FBL Gyro wartet auf ein Signal vom   BLAU ROT und GELB  Empfänger  FBL Gyro wird in Nulllage initialisiert!  Alle LEDs blicken gleichzeitig ROT GELB BLAU  Bewegen Sie das System nicht! Machen Sie  (Wiederholt Aus, an)  keine Steuereingaben am Sender.   Ein Fehler ist aufgetreten! Starten Sie das  LED blickt ROT (wiederholt aus / an)  FBL System neu! (Betriebsspannung trennen  und 3 sec warten)  7. FBL Installation (am Heli anbringen) x Bitte versuchen Sie nicht das MT3X­FBL auf dem Rumpf zu befestigen, da es durch die  schweren Erschütterungen, die auf den Rumpf wirken, im Flug herunterfallen kann.   x Die beste Position ist direkt auf dem Chassis über der Heckrohrbefestigung.   x Es gibt vier Installations­Modi für das MT3X­FBL. Sie können die jeweilige Einstellung  ganz nach Ihren Bedürfnissen auswählen. Befestigen Sie das MT3X­FBL mit den ...
  • Seite 9 Monstertronic.org x Verwenden Sie bei der Installation die mitgelieferten doppelseitigen Klebepads.  x Achten Sie beim Aufkleben der Einheit auf einen Staub und Fettfreien Untergrund  Einige Hubschraubermodelle erzeugen mehr Vibrationen als andre, daher muss die  Installation zwischen Helis mit großer Vibration und welche mit geringer unterscheiden.  Für Helis mit großer Vibration (meinst Verbrenner  Modelle) verwenden Sie bitte diese  Installationsart:  Für Helis mit geringer Vibration (meist Elektrische Helis), verwenden Sie bitte diese  Installationsart.  Wenn Sie sich nicht sicher bei der Installation sind, dann wenden Sie sich an einen  Erfahrenen Piloten oder rufen Sie die MonsterTronic Hotline an. gehen Sie online unter  MonsterTronic.org.  Optional kann das System wie im nachfolgenden Schaubild angebracht werden:...

  • Seite 10: Installation Der Servohörner /Servos

    Monstertronic.org 8. Installation der Servohörner /Servos Alle Servos müssen nach Herstellerangaben des Helis angebracht werden. Lesen Sie dazu die  Betriebsanleitung des Modells oder Fragen Sie beim Hersteller nach.   Stellen Sie sicher, dass alle Gestänge, Rotorkopf sowie Taumelscheiben Einstellungen den  Herstellerangaben entsprechen. Eine Abweichung von den Herstellerangaben kann zu  schänden am System oder sogar Personenschäden nach sich ziehen. MonsterTronic  übernimmt keine Haftung bei Schäden/Folgeschäden die durch unsachgemäßen Einbau   entstehen.   Die Angaben des Modellhersteller sind binden und zu beachten! Wenn der Hersteller seinen  Heli nicht als FBL Variante vorsieht, ist ein Umbau verboten oder Sie verlieren die  Gewährleistungsansprüche gegenüber dem Hersteller! MonsterTronic übernimmt keine  Haftung für Schänden an Modellen oder daraus entstanden Schäden.  9. Software Installation (MT3x) Für die Einstellung des MT3x Systems benötigen Sie einen PC mit aktuellem Betriebssystem.  Als diese Anleitung geschrieben wurde, haben wir unser Konfigurationsprogramm auf  Windows 7 programmiert.   Gehen Sie auf die Internetseite Monstertronic.org und klicken Sie in das Suchfeld und geben  Sie MT3x ein links klicken Sie auf durchsuchen. ...
  • Seite 11 Monstertronic.org Klicken Sie die Produktwebseite für das MT3x (ArtNR: E­31) an und laden Sie sich die  Software als ZIP Datei herunter. Zum entpacken der Software wird Win Zip / Win Rar oder 7  Zip benötigt.  Entpacken Sie den Inhalt der .ZIP Datei und öffnen Sie den entpacken Ordner.  Schließen Sie den Mitgelieferten USB Stick an ihren PC an. Wenn ihr PC mit dem Internet  verbunden ist, werden die Treiber automatisch von der Microsoft Datenbank geladen und  installiert. (Bild: USB Prog­Stick)  So sie kein Internet haben, klicken Sie im Ordner auf „driver“ dann auf Win/ oder Win­XP, je nach Betriebssystem und doppelt klicken Sie auf die Ausführbare .exe Datei im Jeweiligen Ordner. Nach der Treiber Installation werden wir die Firmware des MT3X Aktualisieren. ...
  • Seite 12 Monstertronic.org 5. Verbinden Sie den USB Stick mit dem MT3X.  6. Schalten Sie ihren Sender ein und aktivieren Sie Not Aus / oder Gas Aus (THR HOLD).  7. Starten Sie die Software MT.exe und klicken Sie auf OPEN 8. Wählen Sie im Ordner Firmware die neuste MonsterTronic Firmware aus und klicken  sie auf OK.  9. Wählen Sie den COM Port aus, an welchen der MT3x Angeschlossen ist. Im  Normalfall ist dieses Feld automatisch ausgefüllt. Sollte das nicht der Fall sein, so  Suchen Sie im Gerätemanager den USB Stick. In den meisten Fällen ist es COM3. Bei  uns am Labor Rechner ist es COM7, wie es das Bild zeigt:  .   ...

  • Seite 13: Mt3X Programmieren (Grundsetup)

    Monstertronic.org 10. Schreiben Sie den COM Port in das FELD COM. (Z.B. COM7 oder COM3)  11. Drücken Sie nun die SET Taste am MT3x und Schalten Sie das System an. Die Rote  LED blickt nun wiederholt, das MT3x ist im Update­Modus.  12. Nun klicken Sie auf das Button (Schaltfläche) UPGRADE.  13. Warten Sie bis das Update Abgeschlossen ist. Wichtig: Trennen Sie auf keinen Fall  die Verbindung zum MT3x oder die Stromversorgung. Sonst könnte das System  unwiderruflich zerstört werden.  14. Nach erfolgreichen UPDATE, startet das System Neu. Schließen Sie die MT.exe  Software und Starten Sie diese neu.  10. MT3x Programmieren (Grundsetup) Das MT3x wird mit der Software MT.exe Programmiert.  Wir führen nun das Grundsetup  durch, damit Sie mit ihrem Heli sauber fliegen können. Wir geben ihnen  Standardeinstellungen vor, damit der Heli relativ leicht zu fliegen ist. Profis können ihre  Werte ganz nach Belieben einstellen.  1. Starten Sie die Software MT.exe und Schreiben oder Wählen Sie den COM Port  aus, an welchen sie den USB­Stick angeschlossen haben.  2. Trennen Sie 2 Kabel vom Regler ­ Motor wie im Schritt 3 der vorherigen Lektion.  3.  Stellen Sie sicher, dass sich alle Rotorblätter sowie alle Servos frei bewegen  können und nicht Anschlagen oder verklemmt / schwergängig sind.  4. Schalten Sie ihren Sender ein und aktivieren Sie Not Aus / oder Gas Aus (THR  HOLD).  5. Verbinden Sie den USB Stick mit dem MT3x.   6. Schalten Sie das System an. (Heli an)  7. Warten Sie bis sich das MT3x Initialisiert hat. ...
  • Seite 14 Monstertronic.org 10. Klicken Sie nun auf das Butten Setup.  11. Ein neues Fenster öffnet sich. (Bild unten)  12. Stellen Sie sicher dass zu diesem Zeitpunkt ihr Sender keine Mischer aktiv hat und  auf Heli oder Normal 4 Kanal eingestellt ist. Es darf kein Taumelscheiben Mischer  aktiv sein. Kein Dual Rate oder SUB Trim darf aktiv sein. Stellen Sie die Pitch­Kurve  auf Linear. Stellen Sie alle Servo Endpunkte auf 100%. Stellen Sie den Gyro auf  71% AVCS oder 28 % Normalmodus. (Bild oben)  13. Klicken Sie auf die Schaltfläche NEXT. ...
  • Seite 15 Monstertronic.org 14. Prüfen Sie ob das MT3x Richtig angeschlossen ist. Wenn sie alle Punkte dieser  Anleitung durchgelesen und beachtet haben, müsste das der Fall sein. Klicken Sie  auf NEXT. (Bild oben) 15. Es werden ihnen alle Kanäle vom Sender Live angezeigt. Prüfen Sie ob alle Kanäle  Funktionieren und alle Ausschläge richtig angezeigt werden. Eine Abweichung  vom Nullpunkt von bis zu 10 Punkten ist je nach Sender einzukalkulieren und  kann im weiteren Verlauf des Setups im MT3x kompensiert werden. Klicken Sie,  wenn alles Okay ist auf NEXT. (Bild Oben) 16. Wählen Sie aus, wie Sie das MT3x im Heli verbaut haben. Links klicken Sie auf das  entsprechende Bild und klicken anschließend auf das Button NEXT. (Bild oben) ...
  • Seite 16 Monstertronic.org Wählen Sie aus, welche Servos Sie im Heli verbaut haben. So Sie ihre  Konfiguration nicht kennen, wählen Sie die erste Option durch linksklick aus und  klicken auf NEXT! (Bild Oben)  Wichtig: Eine Falsche Angabe kann zu Schäden an ihren Servos oder zum Absturz ihres Modelles führen. 18. Wählen Sie die Ansteuerung ihrer Taumelscheibe aus. Klicken Sie auf die  entsprechende Schaltfläche und anschließend auf NEXT (Bild oben).  Wichtig: Sie können das MT3x auch für Multicopter oder für Flächenmodelle als  Gyro einsetzten. ...
  • Seite 17 Monstertronic.org Bewegen Sie nun den Stick für Rollen und Nicken am Sender und Prüfen Sie ob  die Taumelscheibe allen Bewegungen des Sticks folgt. Bei Nicken (ELE) nach vorn,  muss sich die Taumelscheibe auch nach vorne neigen. Sollte sich die  Taumelscheibe anders verhalten, so laufen ein oder mehrere Servos nicht richtig.  klicken Sie auf das Button für das Servo mit der linken Maustaste, bis sich die  Taumelscheibe sauber nach den Bewegungen des Senders richtet. Führen Sie  diesen Schritt auch für das Rollen (AIL) durch.(Bild oben) Klicken Sie auf NEXT!   Wichtig! Sollten sie es nicht schaffen die Taumelscheibe einzustellen, dann  haben sie wahrscheinlich die falsche Ansteuerung gewählt (Schritt 18). Klicken  Sie auf Previous und wiederholden Sie die letzten Schritte.
  • Seite 18 Monstertronic.org 20. Nun stellt sich die Taumelscheibe Waagerecht! Sollte Sie es nicht machen und  leicht nach hinten oder nach links geneigt sein, so können Sie die Einstellungen in  der Software ändern. Stelle Sie die Taumelscheibe über die Schaltflächen (Pfeil  oben / Pfeil unten) an den jeweiligen Kanälen um. Bis die Taumelscheib absolut  gerade steht. (Bild oben) Klicken Sie auf NEXT!   Wichtig! Sie sollten hier nur kleine Korrekturen vornehmen. Sollten die  Ausschläge der Taumelscheibe zu enorm sein, passt die Grundeinstellung der  Servos oder der Gestänge nicht. Wiederholen sie die Grundeinstellung des Heli­ Herstellers.  21. Bewegen Sie den Stick für Nicken (ELE) ganz nach vorn und prüfen Sie, wie weit  sich die Rotorblätter seitlich zum Heli maximal neigen. Führen Sie diese Aktion  auch für Rollen aus. Verschieben Sie die Regler für Rollen und Nicken bis sich die  Taumelscheibe sauber und ohne anzustoßen bewegt. Sollte die Taumelscheibe  sich zu stark neigen, so dass sie sich beim Nicken oder Rollen „anhebt“, anstößt  oder an der Hautrotorwelle bei Pitch geben kratzt, so verringern Sie die Werte  der Schiebregler. (Bild oben) klicken Sie auf NEXT. ...
  • Seite 19 Monstertronic.org Nun Stellen wir ein, wie stark der Heli auf Steuerbewegungen reagieren soll.  Diese Einstellungen lassen sich im schnell Setup noch verändern. Piloten die  schon länger fliegen und es Agil möchten können hier 11° wählen. Für Anfänger  wird 7 ° bis 8° Pitch empfohlen. (Bild oben) Auch hier können Sie durch das  Verschieben des Reglers die Einstellung Live verändern. Klicken Sie auf Next!  In diesem Menu punkt stellen wir das Heckservo ein. Verwenden Sie den Regler  Servo Trim um das Heckservo auf 90 ° Servohebel zu bringen (Bild oben).  Bewegen Sie den Stick für Ruder oder Heck, und prüfen Sie ob der  Rotor(Hecksteuerhülse) richtig läuft. Stellen Sie dazu das Heckrotorballt auf wie  im Bild gezeigt. ...
  • Seite 20 Monstertronic.org Bewegen Sie den Stick (Mode2) nach rechts, so muss sich auch das hintere  Aufgestellte nach oben zeigende Rotorblatt nach rechts neigen. Ist das nicht der Fall,  so klicken Sie auf das Button Tail Servo Normal.  Stellen Sie den Maximalausschlag des Servos über die anderen beiden Regler ein.  Achten Sie darauf, dass Hecksteuerhülse nicht anschlagen darf.   Bewegen Sie den Stick für das Heckservo ganz nach links bzw. rechts und beobachten  sie die Hecksteuerhülse und achten Sie auf das Heckservo. Nutzen Sie so viel Weg wie  möglich. Sollte die Hülse anschlagen oder das Servo Brummgeräusche machen, so  stellen Sie Tail Limit A oder B etwas zurück.   Klicken Sie auf NEXT! ...
  • Seite 21 Monstertronic.org 24. Nun Stellen wir die Kreisel ein. Dabei bewegen Sie den Heli wie im Bild oben  angezeigt. Die Taumelscheibe muss immer die entgegengesetzte Richtung  einschlagen in die sie den Heli bewegen. Nicken Sie den Heli nach vorn, so muss  die Taumelscheibe nach hinten nicken.  Bewegen Sie den Heli nach rechts (rechts  Rollen) so Steuert die Taumelscheibe nach links. Sie können über die  Schaltflächen Reverse die Ausschläge ändern.   Stellen Sie die Taumelscheibe so ein, dass alle Bewegungen des Helis von ihr  Ausgeglichen werden.  25. Stellen Sie die Wirkrichtung des Heckservos ein. Wie es im Bild oben gezeigt wird.  Sie können aber auch das Heckrotorblatt wie im vorherigen Schritt aufstellen. In  die Richtung in welche die das Heck drücken, bewegt sich auch das hintere  aufgestellte Rotorblatt. Wie das Bild hier Zeigt: ...
  • Seite 22 Monstertronic.org Steuert das Heckrotorblatt nicht in die gewünschte Richtung, so klicken Sie auf  Reverse. Klicken Sie auf Next um zum nächsten Menu Punk zu gelangen. 26. .Im Letzten Punk testen wir wie das MT3x den Parabelausgleich durchführt.  Klicken Sie auf die Schaltfläche Check optimitation…  Die Taumelscheibe muss  nicht nach vorne neigen. Drehen Sie nun den Heli leicht um 90°, achten Sie dabei  auf die Rechnerverbindung. Die Taumelscheibe muss sich wie im Bild oben  neigen. Durch klicken auf Reverse, kann die Richtung umgekehrt werden.  27.  Klicken Sie am Ende des Grundsetups auf Finish.  28. Trennen Sie die Verbindung zum PC und Starten Sie das MT3x­System neu.  Das Grundsetup ist abgeschlossen!  Bei Fragen oder Problemen mit dem MT3x, wenden Sie sich bitte an die MonsterTronic  Hotline! Wir helfen ihnen gerne um ihren Heli zu Konfigurieren! Sie finden die Rufnummern  unter:   http://monstertronic.org/Website/index.php/kontakt­service...

  • Seite 23: Mt3X Profil - Einstellung

    Monstertronic.org 11. MT3x Profil – Einstellung  Das MT3x System gewährt Zugriff nach Abschluss des Grundsetups auf mehrere Profile für  Anfänger bis zum Hardcore 3D Profi.  1. Schalten Sie den Sender an.  2. Schalten Sie den Sender auf THR HOLD oder Gas aus.  3. Verbinden Sie MT3x mit dem PC.  4. Starten Sie die Software MT.exe  5. Klicken Sie auf Connect (2 mal so kein COM Port erkannt wird)  6. Ist die Verbindung herestellt, klicken Sie auf die Schaltflächen in der Software um die  Einstellungen des MT3x zu ändern.  8. Die Einstellungen werden Sofort übernommen.  9. Starten Sie das MT3x neu nachdem Sie die Verbindung zum PC getrennt haben.  Beginner:  Diese Einstellung nimmt die härte aus den Steuerbewegungen und steuert aktiv  gegen Luft und Wirbelströmungen. Das Heck steuert sich langsamer und der Heli ist  gutmütig zu fliegen. Unterstützungssystem helfen beim Steuern so werden zitternde  Bewegungen gedämpft. (Alle Kreiselsysteme sind aktiv und unterstützen  bestmöglich)  3D­Soft:  Erlaubt sauberes aussteuern im Rückenflug. Glättet Bewegungsabläufe Looping.  Steuert Luft und Wirbelstörungen entgegen. (Alle Kreiselsysteme sind aktiv)  Hard Core:    Überträgt Bewegungen 1:1. Nur noch Kreiselsteuerung und Heckkreisel sind aktiv.  Extrem:    1:1 Steuerung (Wichtig nur Digital Servos) Nur noch Heckkreisel ist aktiv! [Nur für  Profis] Wettbewerbsmodus! ...

  • Seite 24: Konformitätserklärung

    Monstertronic.org Hinweis zur Entsorgung von Altbatterien   Der nachfolgende Hinweis richtet sich an diejenigen, die Batterien oder Produkte mit  eingebauten Batterien nutzen und in der an sie gelieferten Form nicht mehr  weiterveräußern (Endnutzer):   1.Unentgeltliche Rücknahme von Altbatterien   Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von  Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet  werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel  vor Ort abgeben. Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien  verpflichtet, wobei sich unsere Rücknahmeverpflichtung auf Altbatterien der Art beschränkt,  die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien  vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden  oder sie direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich  abgeben:   Monstertronic, Mariendorfer Damm 124, D­12109 Berlin   2. Bedeutung der Batteriesymbole   Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne (s. u.) gekennzeichnet.  Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden  dürfen. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002  Masseprozent Cadmium oder mehr als   0,004 Masseprozent Blei enthalten, befindet sich unter dem Mülltonnen­Symbol die  chemische Bezeichnung des jeweils eingesetzten Schadstoffes – dabei steht „Cd“ für  Cadmium, „Pb“ steht für Blei, und „Hg“ für Quecksilber.“   3. Starterbatterien   Beim Verkauf von Starterbatterien gelten die folgenden Besonderheiten: Der Verkäufer ist  gem. § 10 BattG verpflichtet, gegenüber Endnutzern ein Pfand in Höhe von 7,50 Euro  einschließlich Umsatzsteuer zu erheben, wenn der Endnutzer im Zeitpunkt des Kaufs der  neuen Starterbatterie dem Verkäufer keine gebrauchte Starterbatterie zurückgibt. Der  Kunde erhält beim Kauf einer Starterbatterie einen Pfandgutschein. Bei Rückgabe der alten  Starterbatterie an einer vom öffentlich­rechtlichen­Entsorgungsträger eingerichteten  Rücknahmestelle, hat sich der Kunde mittels Stempel und Unterschrift die Entsorgung  bestätigen zu lassen. Anschließend hat der Kunde die Möglichkeit, diese Bestätigung unter  Angabe seiner Kundennummer zur Erstattung des Pfands an den Verkäufer  zurückzuschicken. Alternativ kann der Kunde seine alte Starterbatterie zusammen mit dem  Pfandschein zur Erstattung des Pfandes auch direkt beim Verkäufer abgeben. (Auf Grund der  Gefahrengutverordnung ist ein Versand der alten Batterie an den Verkäufer nicht zulässig.)   Konformitätserklärung Hiermit erklärt die Fa. Monstertronic, dass das Produkt  den einschlägigen Richtlinien und  Normen entspricht und die Serie entsprechend gefertigt wird. ...

  • Seite 25: Haftungsausschluss

    Sie erfüllen damit die gesetzlichen Verpflichtungen und leisten Ihren Beitrag zum Umweltschutz. Elektroaltgeräteverordnung Elektroartikel gehören nicht in den Hausmüll. Sie können Ihre alten, gebrauchten Elektroartikel unentgeltlich bei den öffentlichen Sammelstellen Ihrer Gemeinde abgeben. Gemäß der EAR Verordnung ist Monstertronic registrierter Hersteller mit der WEEE-REG.-Nr DE59943395 Haftungsausschluss Weder die Einhaltung der Betriebsanleitung im Zusammenhang mit dem Modell, noch die  Bedienung und Methoden bei Betrieb, Verwendung und Wartung können von uns  überwacht werden. Daher können wir keine Haftung für Verluste, Schäden oder Kosten die ...

  • Seite 26: Gewährleistung

    ­ Normale Abnutzung und Verschleißteile  ­ optische Mängel  ­ Transport­, Versand­ oder Versicherungskosten Impressum Diese Bedienungsanleitung ist eine Publikation von Monstertronic, Mariendorfer Damm 124, 12109 Berlin www.monstertronic.org Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
