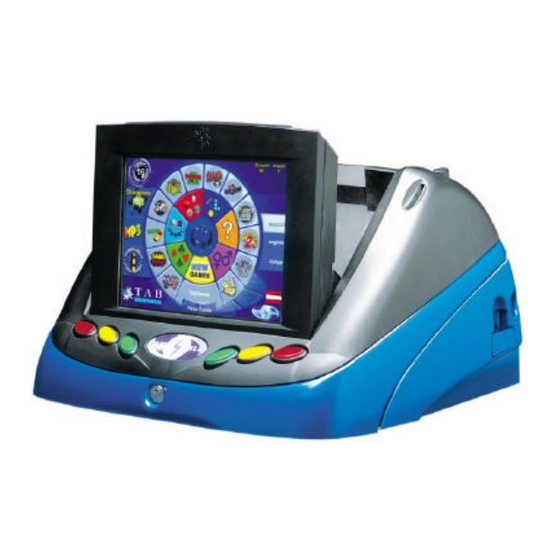

Silverball beetle Handbuch
  1. Anleitungen
  2. Marken
  3. Silverball Anleitungen
  4. Spielzeuge
  5. beetle
  6. Handbuch

Silverball beetle Handbuch

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
SILVERBALL
Beetle
Gerätemanual
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Silverball beetle

  • Seite 1 SILVERBALL Beetle Gerätemanual...
  • Seite 2 Unterhaltungsautomaten den SilverBall Beetle ausgewählt haben. Für den zufriedenstellenden Gebrauch des SilverBall Beetle lesen Sie bitte sorgfältig die Bedienungsanleitung. Bitte verwahren Sie dieses Manual so, dass Sie es bei Bedarf rasch zur Hand haben. Für zusätzliche Fragen steht Ihnen unsere Hotline zur Verfügung.

  • Seite 3: Inhaltsverzeichnis

    EHLERMELDUNGEN DETAILZEICHNUNGEN BEETLE EHÄUSE NTERTEIL EHÄUSE BERTEIL AUGRUPPE ISPLAY PC-T EILE ERSATZTEILLISTE SILVERBALL BEETLE KABELPLAN: GEWÄHRLEISTUNG UND HAFTUNG NOTIZEN: TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01 Seite 3...

  • Seite 4: Aufstellhinweise

    Aufstellhinweise Sicherheitsvorschriften für den Benutzer: • Das Gerät darf nur in trockenen Räumen an einer NORM- gerecht installierten Schukosteckdose betrieben werden. • Vor Inbetriebnahme soll das Gerät der Raumtemperatur angeglichen werden. • Vor Anschluss des Gerätes Netzspannung prüfen! • Das Gerät ist für eine Wechselspannung von 230 V 50 Hz ausgelegt und hat eine Leistung von 60W.

  • Seite 5: Inbetriebnahme

    1) Gerät einschalten (Schalter befindet sich an der Rückseite), das Spiel startet automatisch; 2) Frontdeckel öffnen, Testschalter im Hauptmenü einschalten, der Testschalter SilverBall Testmode erscheint am Bild 3) Kalibrierung des Touch Screens; Sie drücken den Punkt "Kalibrierung" Stellen Sie sich völlig gerade, mittig, im 90° Winkel vor das Gerät. Nun folgen Sie bitte genau den Anweisungen am Bildschirm.

  • Seite 6: Kurzanleitung

    Version 6 an der Geräteinnenseite hinten gut sichtbar angebracht werden.. Update am Gerät: Die Silverball Software befindet sich auf der fix eingebauten Festplatte im Inneren des Gerätes, das Update wird durch kopieren der Festplatte im Wechselrahmen auf die eingebaute Festplatte durchgeführt.

  • Seite 7: Tastenoptionen

    • Update-Festplatte abstecken • Gerät einschalten • Überprüfungsvorgang wird automatisch gestartet • (Dauer ca. 3-6 Min, Ablauf wie Kopiervorgang) • auf abschließende Meldung ‘Festplatte in Ordnung, SilverBall aus- und einschalten’ warten • Gerät ausschalten • Gerät einschalten • Testmode aktivieren und Kalibrierung des TouchScreens durchführen •...

  • Seite 8: Interlink

    Spielen den InterLink-Modus. Turnier: Das Turnier Spiel im SilverBall ist ein Bewerb, der es den Spielern ermöglicht, über einen gewissen Zeitraum um einen Preis (in Form von Warenpreisen) zu spielen. Es werden pro Turnierspiel 2 Spiele gespielt, wobei auch zweimal dasselbe Spiel eingestellt werden kann.

  • Seite 9: Silverball-Internetbrowser

    SilverBall-Internetbrowser: Bei allen SilverBalls die mit ChampionsNet ausgestattet sind, kann zusätzlich der SilverBall- Internetbrowser aktiviert werden. Dadurch ist es möglich, direkt vom SilverBall im World Wide Web (WWW) zu surfen, zu chatten, SMS und Webmails zu versenden. Eine genaue Beschreibung der Funktionen und Einstellungen finden Sie im Softwaremanual.

  • Seite 10: Gerätebeschreibung

    Gerätebeschreibung: SilverBall ist ein ergonomisch gestaltetes Bargerät aus einem Metallkorpus und Kunststoffteilen. Im Gerät befinden sich ein elektronischer Münzprüfer, ein LCD Touch-Screen und ein Computersystem. Bedienelemente: Die Bedienung der Spiele erfolgt hauptsächlich mittels Touch- Screen. Bei bestimmten Spielen werden die Tasten verwendet ,wobei bei Beginn des Spieles darauf hingewiesen wird (am Gerät befinden sich 2 x 3 Tasten).

  • Seite 11: Optionen

    Anschluss befinden sich im SilverBall Testmode unter dem Punkt Hardware-Einstellungen. Drehteller: An den Silverball Beelte kann ein Drehteller montiert werden. Dadurch wird der Spielkomfort erhöht. Außerdem ermöglicht der Drehteller einen problemlosen Betrieb an Aufstellplätz bei denen die Normbreite der Bar unterschritten wird.

  • Seite 12: Eg-Konformitätserklärung

    EG-Konformitätserklärung TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01 Seite 12...

  • Seite 13: Fehlerbehebung

    Fehlerbehebung Störung Fehlerursache Abhilfe Touch-Screen Verbindungskabel vom Touch- Verbindungskabel tauschen funktioniert nur teilweise Screen zum PC defekt (jenes Teilstück, das am PC angesteckt ist). fehlende Geräteerdung Geräteerdung überprüfen bzw. Gerät erden Beim Start gibt es eine Speicher defekt PC austauschen Meldung: MEMORY TEST FAIL Beim Start gibt es eine...

  • Seite 14: Fehlermeldungen

    Fehlermeldungen Während dem Kopiervorgang können verschiedene Fehlermeldungen auftreten. Anschließend eine Liste der möglichen Meldungen: HARDLOCK DONGLE NOT CONNECTED Der Dongle muss für den Kopiervorgang angeschlossen sein, Dongle-Anschluss überprüfen. WRONG DONGLE CONNECTED Falscher Dongle angeschlossen. UNKNOWN CONFIGURATION Die Update-Festplatte unterstützt die Geräte-Konfiguration nicht, bitte durch TAB überprüfen lassen.
  • Seite 15 SLAVE COPY FILES ERROR Beim Schreiben auf die Festplatte, die upgedatet werden soll, ist ein Fehler aufgetreten. Entweder die Festplatte oder das Festplattenkabel sind defekt. NOT COMPLETELY UPDATED Der Update-Vorgang wurde nicht vollständig durchgeführt und muss wiederholt werden. CHECK FILES ERROR Der Festplatteninhalt entspricht nicht der Vorgabe.

  • Seite 16: Detailzeichnungen Beetle

    Detailzeichnungen Beetle Gehäuse Unterteil: Halteblech Motherboard für Compact 022.082-010 Schloss 20 mm STS 625.008 675.191-465 Kombinetzfilter 4A inkl. 3,15A mit Schalter 671.115-507 Kassa Compact 361.110-130 Zählwerk 6-stellig 12V-DC mit Diode ohne Reset 950.260-242 PC Wechselrahmen Platine 831.900-009 Softgehäusefüße mit Spreizniete (SFF-018) 022.011-400...

  • Seite 17: Gehäuse Oberteil

    Gehäuse Oberteil: Deckel Metall Compact 022.082-020 Knopf oval für SilverBall Compact 771.200-743 Druckkörper für Displayeinstellung 022.082-029 Achse für Displayeinstellung 022.082-028 Taster elliptisch grün EL-SM 771.200-741 Taster elliptisch gelb EL-SM 771.200-742 Taster elliptisch rot EL-SM 771.200-740 TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660...

  • Seite 18: Baugruppe Display

    Baugruppe Display: Kunststoffteil vorne für Display Compact 210.075-020 Kunststoffteil hinten für Display Compact 210.075-022 Dichtung Schaumband 9x2 mm 364.191-320 Touch Screen 12,1" flach 462.930-200 Display Toshiba 12" TFT 831.700-000 Halteblech Display Compact 022.082-025 Gehäuse Oberteil Compact 210.075-010 Gehäuse Unterteil Compact 210.075-000 TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660...

  • Seite 19: Pc-Teile

    PC-Teile: PC Netzteil Fortron CE 831.600-016 PC Festplatte bespielt 831.000-015 PC Soundkarte für SilverBall 831.200-010 Platine I/O Controller SilverBall 414.164.048 PC Grafikkarte für LCD 831.700-100 PC Mainboard bis 266 MHz 831.000-011 TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01...

  • Seite 20: Ersatzteilliste Silverball Beetle

    771.200-741 2 EMV Textildichtung (2m Stange) BE-2005-0789-1-2000 364.191-360 1 Sperrbügel für SilverBall 675.196-190 1 Aufkleber Evotec Decor für SilverBall 001.112-050 1 Touch Screen Controller extern 462.930-101 TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01...
  • Seite 21 1 PC Festplatte für SilverBall über 10 GB 831.000-020 4 Gummipuffer Typ A 8x8mm hart 213.078-385 1 PC CPU Intel Pentium 133Mhz 831.000.012 1 PC RAM 64 MB DIMM 168pin 100Mhz für SilverBall 831.300-012 1 PC Netzteil Fortron CE 831.600-016 1 Platine I/O Controller Silverball 414.164.048 1 Dongle Hardlock 285.260-045...
  • Seite 22 1 Kabelbaum Inverter Compact 360.110.637 1 Klebeband Duplocoll VP700 364.114-520 4) Zusatzausrüstung: 1 PC-Compact Einschub komplett 831.000-004 1 Export-Verpackung Beetle 840.300-005 1 Drehteller 210.041-200 1 PC Modem PCI intern 56k analog 831.800-050 TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01...

  • Seite 23: Kabelplan

    Kabelplan: TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01 Seite 23...

  • Seite 24: Gewährleistung Und Haftung

    Gewährleistung und Haftung 1. Beanstandungen bei von uns gelieferten Neugeräten sind spätestens innerhalb von acht Tagen nach Empfang der Ware dem Verkäufer schriftlich anzuzeigen. 2. Bei versteckten Mängeln können Beanstandungen nur unverzüglich nach ihrer Entdeckung erhoben werden, spätestens jedoch drei Monate nach Empfang der Ware. 3.
  • Seite 25 10. Der Verkauf gebrauchten Geräten erfolgt unter Ausschluss jeglicher Gewährleistungsansprüche. 11. Der Name "TAB" ist ein eingetragenes Firmenzeichen. An den von TAB gelieferten Produkten stehen TAB Urheberrechte zu. Der Kunde darf diese Produkte nur im Rahmen eines ordnungsgemäßen Geschäftsbetriebes benutzen und weiterveräußern. 12.

  • Seite 26: Notizen

    Notizen: TAB Austria, Industrie- und Unterhaltungselektronik GmbH Tel.: +43 (0) 7229 / 78040, Fax: +43 (0) 7229 / 78660 01.03.01 Seite 26...
