Inhaltszusammenfassung für Diezel Schmidt
- Seite 1 Diezel Schmidt Bedienungsanleitung...
- Seite 2 Ihnen gekaufte Gerät nie wieder sehen. Dies gilt natürlich nicht für unsere Kunden, wir stehen gerne mit Rat und Tat beiseite. Der Diezel Schmidt ist ein 30 Watt Class A Verstärker mit röhrenbetriebenem Hall, einem Effektweg, drei Kanälen und einem proprietärem Fußschalter, der mittels Mono- Klinkabel den Abruf aller Sounds und Features auf einfache Weise ermöglicht.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel 1: Warn- und Garantiehinweise 1.1 Warnhinweise und Sicherheitsbestimmungen 1.2 Garantiebestimmungen Kapitel 2: Inbetriebnahme des Schmidt 2.1 Netzanschluss, Power und Standby 2.1.1 Netzanschluss / Mains 2.1.2 Power / Warm up / Standby 2.1.3 Zum Schutz der Röhren 2.1.4 Die optimale Betriebstemperatur Kapitel 3: Anschlüsse und Sicherungen... -
Seite 4: Kapitel 7: Reinigung Und Wartung
Kapitel 7: Reinigung und Wartung 7.1 Reinigung 7.2 Wartung und Instandhaltung 7.3 Röhrenwechsel... -
Seite 5: Kapitel 1: Warn- Und Garantiehinweise
Zustand sind. 1.2 Garantiebestimmungen Die Firma Diezel GmbH gewährt auf alle Bauteile mit Ausnahme sämtlicher Röhren und Verschleißteile eine zweijährige Garantie für den Erstkunden. Auf die Röhren wird eine Garantie von 6 Monaten gewährt. Der Garantieanspruch greift nicht bei unsachgemäßer Behandlung und Missachtung der unter 1.1 beschriebenen Warnhinweise. -
Seite 6: Kapitel 2: Inbetriebnahme
Für die Aufheizphase der Röhren wird zuerst der Schalter Power auf die Position On gebracht (Schalter nach oben). Nach ca. 1 Minute haben die Röhren die erforderliche Mindesttemperatur. Der Schmidt ist nun betriebsbereit und der Schalter Standby kann umgelegt werden (Stellung Run). Ein frühzeitiges Einschalten des Verstärkers kann zu einer erheblicher Beeinträchtigung der Lebensdauer der Bauelemente führen ! -
Seite 7: Kapitel 3: Verbindung Mit Der Peripherie

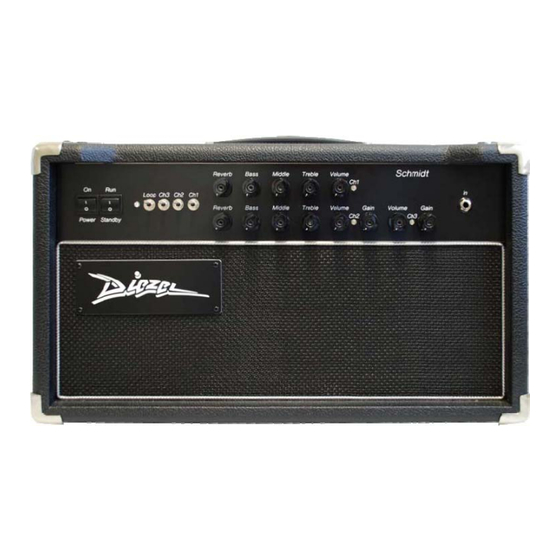

Kapitel 3: Verbindung mit der Peripherie 3.1 Anschlüsse an der Frontseite Von links nach rechts: On/Off, Standby Taster für Loop, Kanal 3, 2 und 1 Obere Reihe: Hallregler, EQ bestehend aus Bass, Mitte, Höhen und Volume für Clean (Ch1) Untere Reihe: Hallregler, EQ wie Kanal 1. -
Seite 8: Anschlüsse An Der Rückseite
Es existieren 3 Schalteranschlüsse zum Umschalten von Hall (Reverb), Kanal 3 und Loop (mittlere Buchse) sowie zwischen Kanal 1 und 2 (rechte Schaltbuchse). Es ist möglich alle Schalterbuchsen mit einem so genannten Midi Switcher zu verbinden und so den Schmidt nachträglich zu midifizieren. -
Seite 9: Röhrensicherung
Ein Ausfall der Sicherung (Tube Fuse: 5x20mm, 500mA, träge) und somit ein Defekt der Endstufenröhre(n) wird durch die LED angezeigt. In diesem Fall ist ggf. eine Fachwerkstatt aufzusuchen um einen Röhrentausch vorzunehmen. Da beim Schmidt eine Biaseinstellung nicht erforderlich ist, kann dieser Tausch unter Befolgung der Sicherheitsaspekte auch selbständig durchgeführt werden, sofern gewährleistet ist, dass es sich um selektierte, gematchte Röhrenpaare... -
Seite 10: Compensated Out
3.2.5 Compensated Out Ein Anschluss zur Weiterleitung an ein Aufnahmegerät oder Mischpult. Mit einer internen elektrischen Schaltung wird der Klang einer Abnahme mit Mikrofon am Lautsprecher simuliert. Es muss immer ein Lautsprecher bzw. eine Last angeschlossen sein !!! 3.2.6 Speaker Anschlüsse Die jeweiligen Impedanzen für ein oder zwei Lautsprecher sind an den fünf Speaker Out beschrieben. -
Seite 11: Kapitel 4: Die Bedienelemente
Kapitel 4: Die Bedienelemente 4.1.1 Netz- und Standbyschalter Netz Schalter und Standby Schalter dienen zur Inbetriebnahme des Gerätes. Die Bedienung wird in Kapitel 2 beschrieben. 4.1.2 Die 3 Kanäle Die 3 Kanäle des Schmidts haben 2 Equalizer: der erste, cleane Kanal, der bei hohen Volume- Stellungen (durchaus gewollt) bereits in die Sättigung geht, verfügt neben Bass, Mitten und Höhen über einen Volume-Regler. -
Seite 12: Kapitel 5: Vorstufe
Der Verstärker ist mit zwei unterschiedlichen, vollkommen unabhängigen Vorstufen ausgestattet, was dem Benutzter erlaubt durch fast alle Grundstilistiken zu spielen. Gemeint ist damit, dass man mit dem Schmidt sowohl Clean Sounds als auch Crunch / Distortion Sounds erzielen kann. Generell gilt: Die Klangregler haben einen hohen Wirkungsgrad, man sollte sich also daran gewöhnen, dass bereits kleine Drehungen eine große Wirkung haben. -
Seite 13: Kapitel 6: Endstufe
Kapitel 6 : Endstufe des Schmidt 6.1 Klang- und Lautstärkebeeinflussung in der Endstufe Die drei Volume-Regler des Schmidts ermöglichen der 30 Watt Endstufe die Sättigung (ja nach Röhrebestückung) früher oder später zu erreichen. Dies ist durchaus gewollt, da typische Class-A- Sounds den Endtsufenanteil am Gesamtsoundgefüge durchaus mit einbeziehen. -
Seite 14: Wartung Und Instandhaltung
Aufwärmzeiten zu einem vorzeitigen Altern der Röhren. Während des Betriebs ist für ausreichende Luftzufuhr zu sorgen, deshalb darf auch kein Gegenstand vor, hinter oder auf dem Schmidt stehen, der die Luftzirkulation im Inneren des Gerätes verhindert. Und nun viel Spaß mit Deinem Diezel Schmidt !
