Inline 65014 Kurzinstallationsanleitung

3-Port-UHDMI- Switch / Verstärker
Artikel: 65014
Kurzinstallationsanleitung
Ver. 1.0
ANSCHLUSS UND BETRIEB:
1) Schließen Sie die HDMI –Quelle an den Eingangsports dieses
Switches an. (Eingangskabel sind optional). Bitte beachten Sie
die Abbildung des Anschlussdiagramms.
2) Verbinden Sie ein HDMI Display mit dem HDMI Ausgangsport.
3) Stecken Sie die DC-Seite des 5-V-Netzkabels an den
HDMI-Switch an und stecken Sie die AC-Seite des Netzkabels
an eine Steckdose an.
4) Schalten Sie den Switch nun ein: Achtung:
Gehen Sie beim Anschließen oder Trennen des Kabels vorsichtig
vor um Beschädigungen vorzubeugen.

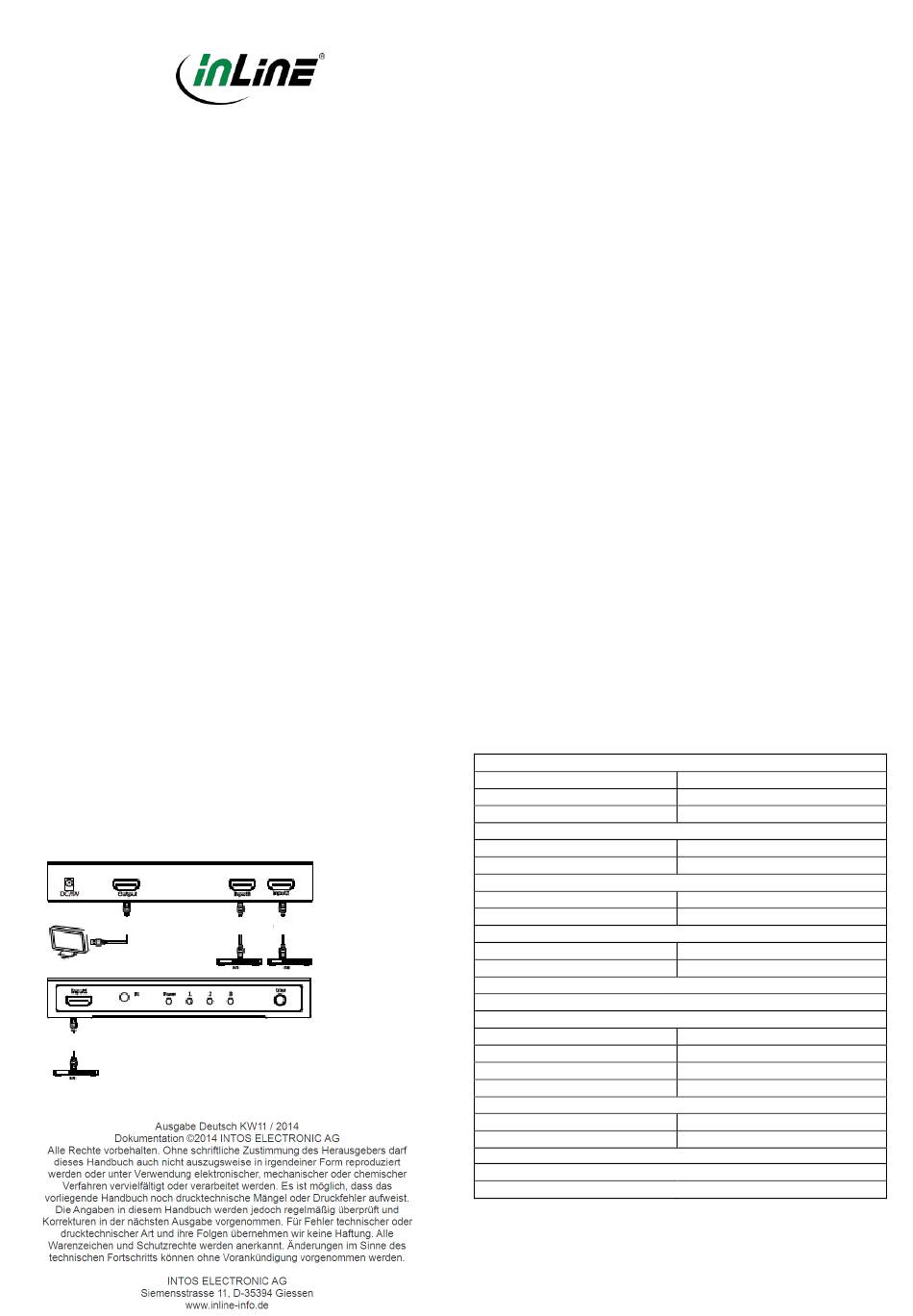

ANSCHLUSSDIAGRAMM:
Rückseite
HDMI-Ausgang
Frontseite
HDMI-Eingang
EINLEITUNG:
HDMI-Eingang HDMI-Eingang
HDMI Switch / Umschalter, 3 Eingänge auf 1 Ausgang,
4K2K mit Audio
Der intelligente UHDMI 3x1 Switch / Verstärker ermöglicht
Ihnen, drei HDMI-Quell-Geräte an ein Ausgabegerät (Display,
Beamer, Projektor) anzuschließen. Einfaches Umschalten per
Tastknopf an der Front des Gerätes oder aber komfortabel per
Fernbedienung. Dieser Switch / Verstärker besticht nicht nur
durch seine Qualität, sondern auch durch seine Größe. Ein nach
vorne verlegter HDMI Eingang erlaubt die kleine Bauform und
macht das Gerät anwendungsfreundlicher beim Einsatz von
mobilen Abspielgeräten.
EIGENSCHAFTEN:
● Ein HDMI Eingang auf der Vorderseite für mobile Geräte.
● Multi-Schaltmethoden durch IR-Fernbedienung oder
Touch-Taste
● Höchste Video-Auflösung bis zu 4k2k@30Hz.
● Bandbreite 340MHz/3.4Gbps pro Kanal (10,2 Gbps alle
Kanäle).
● Farbtiefe 16bit pro Kanal (48bit alle Kanäle).
● HDCP konform.
● LPCM.
● DTS Digital, Dolby Digital (Einschließlich DTS-HD und Dolby
True HD).
● 3D-Formate, einschließlich 1080p@23.98 / 24 Hz, 720p @
59.94/60Hz/50Hz.
TECHNISCHE DATEN:
Signalein-/ausgänge
Eingangs-DDC-Signal
Maximaler Einzel-Link-Bereich
Ausgangs-Videosignal
Betriebsfrequenz
Vertikaler Frequenzbereich
Videoverstärker-Bandbreite
Auflösungen (HDVT)
Interlaced (50&60 Hz)
Progressiv (50&60 Hz)
Mechanisch
Größe (LxBxH)
Gewicht (netto)
Garantie
Eingeschränkte Garantie
Umgebung
Betriebstemperatur
Betriebsluftfeuchtigkeit
Lagertemperatur
Lagerfeuchtigkeit
Strombedarf
Externe Stromversorgung
Stromverbrauch (max.)
Zubehöradapter
IR-Fernbedienung
Bedienungsanleitung
5 Volt p-p (TTl)
3840 x 2160
HDMI
50/60 Hz
3,4 GBit/s/340 MHz
480i, 576i, 1080i
480p, 576p, 720p, 1080p
154 x 69 x 23 mm
1 Jahr auf Bauteile und Herstellung
0 °C bis +70 °C
10 % bis 85 % RH (ohne Kondensation)
-10 °C bis +80 °C
5% bis 90 % RH (ohne Kondensation)
5 V DC bei 2 A
5 W
Deutsche Version
