WISI MULTISYSTEM QUICK
DY 56 A / 58 A
Multiswitch - Stand alone
DY 56 A
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
6 Teilnehmerausgänge / 6 subscriber outputs

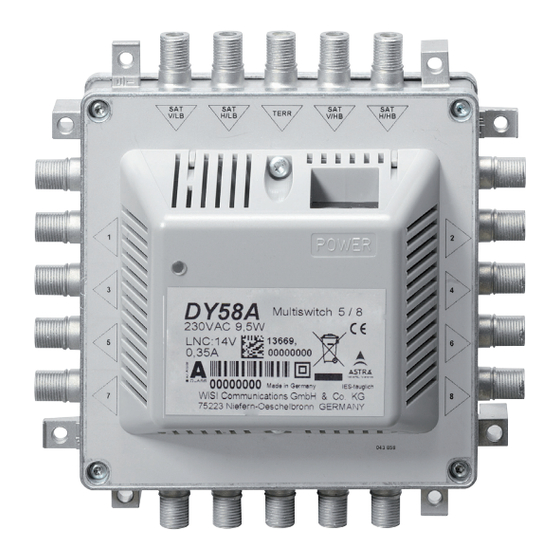

DY 58 A
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
8 Teilnehmerausgänge / 8 subscriber outputs
Energiesparendes Schaltnetzteil
Hohe Abschirmung Class A
Rückweg und ASTRA-IES tauglich
High efficient switch mode power supply
High screening, Class A
Return path and IRS (Integrated Reception
System)
Erdung bzw. Potentialausgleich!
Nach EN 50 083-1 muß die Satelliten-Antennenanlage den Sicherheitsanforderungen
wie z.B. Erdung, Potenti alausgleich entsprechen.
Grounding and Potential Equalization
Pursuant to EN 50 083-1 the satellite antenna system must comply with safety
requirements, i.e., grounding and potential equalization.
Operating instructions
DY 54 B / 56 B / 58 B
Multiswitch - Kaskadierbar,
cascadable
DY 54 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
4 Teilnehmerausgänge / 4 subscriber outputs
DY 56 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
6 Teilnehmerausgänge / 6 subscriber outputs
DY 58 B
4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR
8 Teilnehmerausgänge / 8 subscriber outputs
Energiesparendes Schaltnetzteil
Kaskadierbar bis zu 24 Teilnehmer
Mit terr. Verstärker
Hohe Abschirmung Class A
Stand-by Funktion
High efficient switch mode power supply
Cascadable up to 24 subscribers
Incl. terr. amplifier
High screening, Class A
Stand-by mode
Betriebsanleitung
411 884 a
Werbung
Verwandte Anleitungen für Wisi DY 56 A
Inhaltszusammenfassung für Wisi DY 56 A
- Seite 1 Betriebsanleitung Operating instructions WISI MULTISYSTEM QUICK DY 56 A / 58 A DY 54 B / 56 B / 58 B Multiswitch - Stand alone Multiswitch - Kaskadierbar, cascadable DY 56 A DY 54 B 4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR 4 SAT-Eingänge + 1 TERR/4 SAT inputs + 1 TERR...
- Seite 2 Abb. Fig Abb. Fig max. 8 Teilnehmer / max. 8 subscriber max. 24 Teilnehmer / max. 24 subscriber Hinweis: Nur bei Kaskadierung muß 1 x DV 24 durch 1 x DV 25 lt. Abb ersetzt werden. Note: Only in case of cascading replace DV 24 with DV 25 (see fig.) OC...
- Seite 3 DC1, DC2-Buchsen / sockets (DY 54 B, 56 B, 58 B) Bei höherer Stromabgabe das Steckernetzteil DY 55 13VDC/1,6 A (Zubehör) verwenden. Dann Multischalter nicht an 230 VAC anschließen! In case of higher power consumption use plug-in power supply DY 55 13VDC / 1,6 A (Accessory). Than do not use the multiswitch with 230 VAC! DC1 = Standbyspeisung LNB / LNB in stand-by mode DC2 = Dauerspeisung LNB / Uninterrupted supply of LNB...
- Seite 4 Technische Daten / Specifications DY 56 A - 58 A DY 54 B - 58 B Stamm / Trunk Frequenzbereich / Frequency range TERR 5-862 MHz 5-862 MHz Eingangspegel / Input level TERR 89 dBµV max. 70 dBµV max. Verstärkung / Amplification...
