Inhaltszusammenfassung für Axis T90A 1x

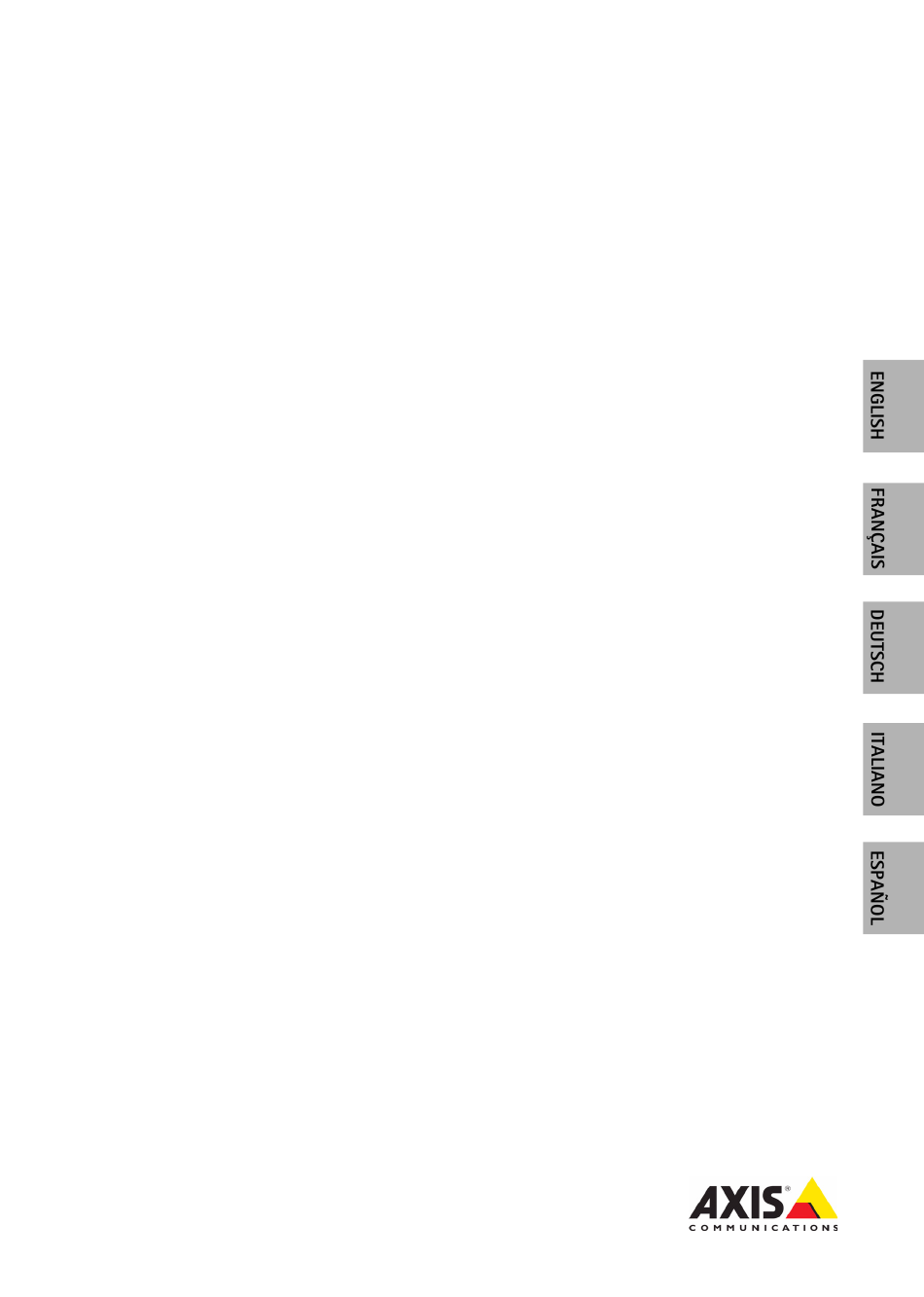

- Seite 1 INSTALLATION GUIDE AXIS T90A 2x/3x/4x Illuminator...
- Seite 19 AXIS T90A Installationsanleitung Seite 19 AXIS T90A Strahler Dieses Handbuch enthält Anweisungen zur Montage des AXIS T90A 2x/3x/4x. Es behandelt folgende Themen: Inhalt des Produktpakets. Siehe unten. Installation, auf Seite 21 Ausrichtung, auf Seite 22 SVE-Spezifikationen, auf Seite 23 Merkmale der Stromversorgung, auf Seite 24 Technische Zeichnungen, auf Seite 25 Inhalt des Produktpakets.
-
Seite 20: Axis T90A Installationsanleitung
Seite 20 AXIS T90A Installationsanleitung Überblick Stromversorgungseinheit (SVE) AXIS T90A Strahler Adaptive Beleuchtung Schraube LED-Strahler Halterung LED-Ausgangskabel x2 (2,5 m) Fotozelle (automatischer Stromeingang Betrieb) LED-Eingang 2 LED-Eingang 1 1.5m In gut Nicht Vor dem Abnehmen SVE auf flacher belüftetem Bereich... -
Seite 21: Installation
AXIS T90A Installationsanleitung Seite 21 Installation Führen Sie folgende Schritte zur Installation aus: 1. Montieren Sie den Strahler. 2. Montieren Sie die SVE. 3. Passen Sie bei Bedarf die Kabellänge an. 4. Schließen Sie die LED-Ausgänge an. 5. Passen Sie bei Bedarf die SVE und die Telemetrie an. (Der Telemetrie-Eingang wird verwendet, wenn Sie den Strahler fernsteuern möchten.) -
Seite 22: Ausrichtung
Seite 22 AXIS T90A Installationsanleitung Ausrichtung Führen Sie folgende Schritte aus, um den Strahler auszurichten. 1. Es wird empfohlen, den Strahler bei Nacht auszurichten. 2. Passen Sie den Lichtstrahl vertikal an, um den Zielbereich auszuleuchten. 3. Passen Sie den Lichtstrahl horizontal über die Schraube für die adaptive Beleuchtung an, so dass er genau dem Sichtfeld der Kamera entspricht. -
Seite 23: Sve-Spezifikationen
AXIS T90A Installationsanleitung Seite 23 SVE-Spezifikationen Infrarot-Serie AXIS T90A 4x AXIS T90A 3x AXIS T90A 2x AXIS T90A 1x Eingang AC 100-240 AC 100-240 AC 100-240 AC 100-240 universal < 80 W universal < 40 W universal < 20 W universal <... -
Seite 24: Merkmale Der Stromversorgung
Seite 24 AXIS T90A Installationsanleitung Merkmale der Stromversorgung Die Stromversorgungseinheit enthält folgende Komponenten: • Einstellbare Fotozelle • Einstellbare Stromstärke • Telemetrie-Eingang • Fotozellen-Anschlusskontakt (nur Premium) • 12 V Gleichstrom-Ausgang (nur Premium) Stromversorgungsgrafiken Infrarot- und Weißlicht- Fotozellenanschluss- AXIS T90 A4x/3x-Modelle Kontakt - voltfrei, nicht polaritätsabhängig... -
Seite 25: Technische Zeichnungen
AXIS T90A Installationsanleitung Seite 25 Technische Zeichnungen Standardhalterungen AXIS T90A 2/3/4x 52mm 72mm 36mm AXIS T90A 1x 25mm 12.5mm 47mm Optionale Halterungen Wandhalterung PTZ-Halterung Dome-Halterung Mast-Halterung Weitere Informationen zu optionalen Halterungen finden Sie unter www.axis.com.
