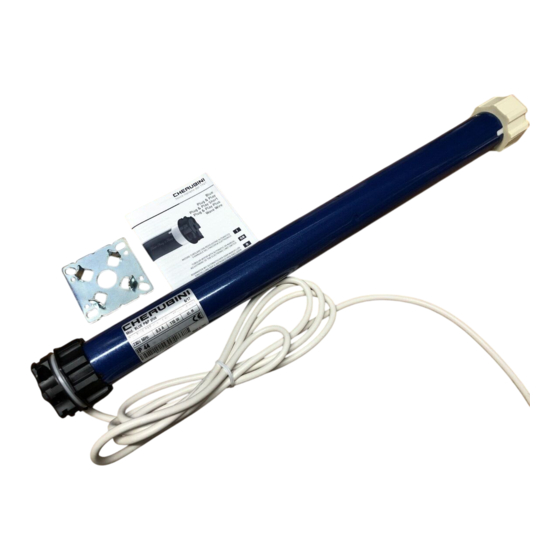

Wave Wire
Senso Wire
MOTORE TUBOLARE CON REGOLAZIONE MANUALE
I
DEL FINECORSA ELETTRONICO PER
SCREEN E TENDE A RULLO
TUBULAR MOTOR WITH MANUAL ADJUSTMENT
GB
OF THE ELECTRONIC LIMIT SWITCH FOR
SCREEN AND ROLLER BLINDS
ROHRMOTOR MIT MANUELLER EINSTELLUNG
D
DER ELEKTRONISCHEN ENDLAGEN ZU
SCREENS UND SENKRECHTMARKISEN
MOTEUR TUBULAIRE AVEC RÉGLAGE MANUEL
F
DES FINS DE COURSE ÉLECTRONIQUES
POUR SCREEN ET STORES VERTICAUX
MOTOR TUBULAR CON REGULACIÓN MANUAL
E
DEL FIN DE CARRERA ELECTRONICO
PARA TOLDOS VERTICALES Y SCREEN
ISTRUZIONI - INSTRUCTIONS - EINSTELLANLEITUNGEN
INSTRUCTIONS - INSTRUCCIONES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für cherubini Wave Wire

Inhaltszusammenfassung für cherubini Wave Wire

  • Seite 1 Wave Wire Senso Wire MOTORE TUBOLARE CON REGOLAZIONE MANUALE DEL FINECORSA ELETTRONICO PER SCREEN E TENDE A RULLO TUBULAR MOTOR WITH MANUAL ADJUSTMENT OF THE ELECTRONIC LIMIT SWITCH FOR SCREEN AND ROLLER BLINDS ROHRMOTOR MIT MANUELLER EINSTELLUNG DER ELEKTRONISCHEN ENDLAGEN ZU SCREENS UND SENKRECHTMARKISEN MOTEUR TUBULAIRE AVEC RÉGLAGE MANUEL...

  • Seite 3: Inhaltsverzeichnis

    Endanschlag und Hinderniserkennung ..............S. 29 Rückstellung auf die ursprüngliche Konfiguration ..........S. 29 EU-KONFORMITÄTSERKLÄRUNG CHERUBINI S.p.A. erklärt produkt erfüllt einschlägigen Harmonisierungsrechtsvorschriften der Union: Richtlinie 2014/35/EU Richtlinie 2014/30/EU Richtlinie 2011/65/EU Der vollständige Text der EU-Konformitätserklärung kann unter unserer Web-Seite www.cherubini.it, gefragt werden.

  • Seite 4: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE - Um Gefahrensituationen oder Fehlfunktionen zu vermeiden, müssen alle mit den Motoren verbundenen Steuerelemente auf die Leistung des entsprechenden Motors abgestimmt sein. - Die Trennvorrichtungen müssen im Stromnetz Konform der Nationalen Installationsregeln und Vorschriften vorgesehen werden. - Die Drehrichtungsschalter müssen mit einer mechanischen Zwischenschaltung versehen sein.

  • Seite 5: Einfache Installation

    EINFACHE INSTALLATION ADAPTER MITNEHMER ENDANSCHLAGRING 1. Den Adapter komplett auf die Nut des Endanschlagrings am Motor aufschieben. 2. Den Mitnehmer bis zum einrasten der Feder aufstecken. Motor vollständig Rollladenwelle einschieben. Bem: Bei Rundrohren muss der Adapter und Mitnehmer am Rohr befestigt werden. Diese Operation geht zu Lasten des Installateurs.

  • Seite 6: Symbolerklärung

    SYMBOLERKLÄRUNG Taste Ab-Taste gedrückt Auf-Taste DOWN drücken drücken halten HOLD Bestäti- (up) gungsdrehung des Motors (down) 2 Sek DOWN DOWN Mit der Auf- oder Ab- Taste die Markisen nach oben fahren. DOWN DOWN HOLD 2 Sek Die Tasten schnell hintereinander folgend drücken, und bei dem mit “HOLD”...

  • Seite 7: Einlernen Der Endlagen

    EINLERNEN DER ENDLAGEN Dieser Motor ermöglicht es die Endlagen manuell einzulernen. Solange die beiden Endlagen nicht eingelernt sind, bewegt sich der Motor beim Drücken der Taste kurz, macht eine Pause und bewegt sich danach weiter. VORGANG ZUM EINLERNEN DER ENDLAGEN Je nach Situation kann wahlweise die obere oder untere Endlage als erste eingelernt werden.

  • Seite 8: Beispiel 2: Als Erste Die Untere Endlage Einlernen

    BEISPIEL 2: ALS ERSTE DIE UNTERE ENDLAGE EINLERNEN Wenn die Markise sich bereits in der unteren Endlage befindet, diese zuerst um etwa 20 cm hochfahren und wie folgend beschrieben vorgehen. Mit der Auf- oder Ab- Taste die Markise auf die gewünschte untere Endlage positionieren. Um die untere Endlage zu speichern, dreimal hintereinander die Ab- Taste kurz drücken (DOWN-DOWN-DOWN).

  • Seite 9: Änderung Der Endlagen

    ÄNDERUNG DER ENDLAGEN Hier folgend wird beschrieben wie, nach Einstellung der Endlagen, die Endlagenpositionen verändert oder korrigiert werden können. INDIVIDUELLES LÖSCHEN DER ENDLAGEN POSITIONEN Löschen der OBEREN Endlage. Die Markise auf die OBERE Endlage bringen und wie folgend beschrieben vorgehen: DOWN HOLD 2 Sek...

  • Seite 10: Aktivierung Und Einstellung Der Supersensibilität

    AKTIVIERUNG UND EINSTELLUNG DER SUPERSENSIBILITÄT Nach Einstellung beider Endlagen, kann bei Screens die folgend beschrieben Hochsensible Hinderniserkennung, “Supersensibilität”, aktiviert werden. Von der OBEREN Endlage aus DOWN DOWN HOLD DOWN DOWN HOLD 2 Sek DOWN DOWN DOWN HOLD Von der UNTEREN Endlage aus DOWN DOWN DOWN...

  • Seite 11: Endanschlag Und Hinderniserkennung

    ENDANSCHLAG UND HINDERNISERKENNUNG Hinderniserkennung in der AUFWÄRTSBEWEGUNG Die Hinderniserkennung in der Aufwärtsbewegung wird erst nach dem Speichern beider Endlagen aktiviert. Werden Hindernisse in der Aufwärtsbewegung erkannt, hält der Motor an und es erfolgt KEINE Reversierung. Hinderniserkennung in der ABWÄRTSBEWEGUNG Werden Hindernisse in der Abwärtsbewegung erkannt, stoppt der Motor und führt eine REVERSIERUNG durch.
  • Seite 12 CHERUBINI S.p.A. Via Adige 55 25081 Bedizzole (BS) - Italy Tel. +39 030 6872.039 | Fax +39 030 6872.040 info@cherubini.it | www.cherubini.it CHERUBINI Iberia S.L. Avda. Unión Europea 11-H Apdo. 283 - P. I. El Castillo 03630 Sax Alicante - Spain Tel.
