Laserpass
Art. Nr 40-7682
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt
ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.
Säkerhet
• Håll varningsskyltarna på produkten tydligt läsbara.
• Rikta aldrig laserstrålen mot personer eller djur och rikta inte heller själv blicken mot laserstrålen.
Även en laserstråle med låg intensitet kan ge obotliga ögonskador.
• Produkten innehåller inga delar som du kan reparera själv. Den får inte demonteras, öppnas eller modifieras på annat sätt.
• Lasern får inte användas för andra syften än att projicera laserlinjer
i samband med mätning.
• Detta mätverktyg alstrar laserstrålning i laserklass II enligt IEC 60825-1. Risk finns att laserstrålen bländar personer och husdjur.
• Låt endast kvalificerad fackpersonal reparera mätverktyget med originalreservdelar.
• Rikta inte laserstrålen mot reflekterande material.
• Produkten är ingen leksak. Låt inte barn använda lasermätverktyget utan uppsikt. Risken finns att personer oavsiktligt bländas.
• Placera inte produkten så att laserstrålen kan lysa på någon person i ögonhöjd.
• Lämna inte laserpasset lysande utan uppsikt, stäng alltid av det efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen.
Extra säkerhetsföreskrifter för laser
Varning! Laserstrålning.
Laserklass II, 650 nm.
Titta inte in i laserstrålen.
Betrakta inte laserstrålen direkt
med optiska instrument.

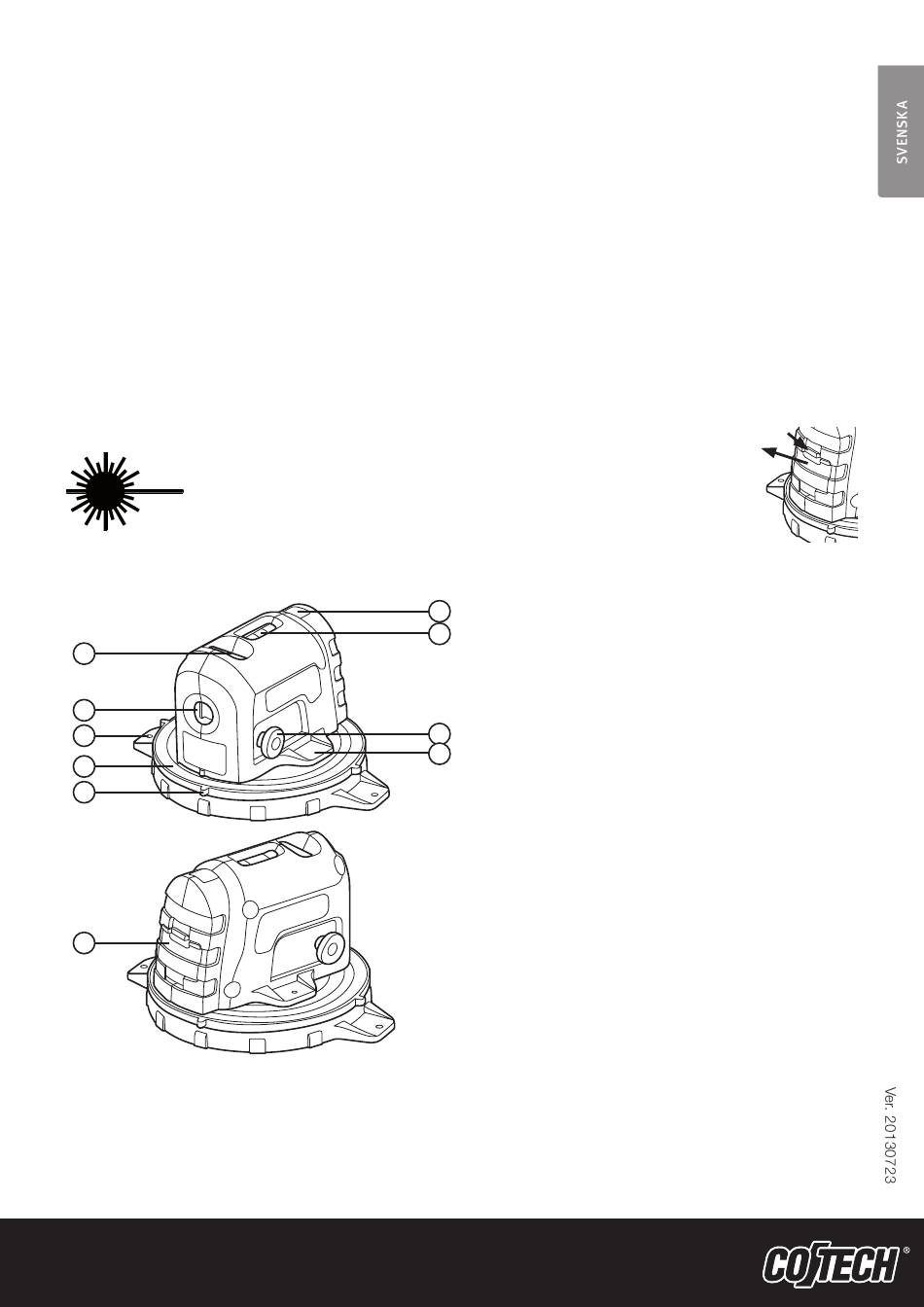

Knappar och funktioner
1
2
3
4
5
6
1. Y-libell för vertikal inställning
2. Laserfönster
3. Fästhål för att fixera
bottenplattan
4. Gradskiva
5. Bottenplatta,
tvådelad med magnet
SVERIGE • KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09
e-post: kundservice@clasohlson.se internet: www.clasohlson.se
Modell 9103
6. Batterilock
7. Strömbrytare för laser
8. X-libell för
horisontell inställning
9. Fäststift
10. Fästhål för att fixera
laserpasset med fäststiften
Användning
Sätt i batterier
Öppna batterilocket (6) och sätt i batterier
(2 × AAA/LR03) enligt märkningen i batterifacket.
Lasermätning
1. Placera mätinstrumentet på en vågrät, stadig yta eller fäst det med
fäststiften. Laserpassets undersida är magnetiskt så att det också
kan fästas direkt på en metallyta.
7
2. Ställ in laserpasset. Håll i bottenplattan och vrid sakta på
laserpasset så att libellernas blåsor ligger mellan strecken.
8
3. Tryck på strömbrytaren för att tända lasern. Varning! Tänk på att
ALLTID skydda ögonen på dig och övriga personer samt djur i
närheten. Rikta ALDRIG lasern mot någons ansikte.
4. Använd gradskivan om du vill att lasern skall lysa i en viss vinkel.
Skötsel och underhåll
9
10
Laserpasset kan vid behov torkas med en lätt fuktad trasa.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala före-
skrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Noggrannhet
Våglängd laser
Laserklass
Effekt laser
Strömförsörjning
Batteriernas livslängd
Användningsavstånd
Användningstemperatur
Vikt
Horisontell laserlinje ±1,2 mm/m
Vertikal laserlinje ±1,2 mm/m
650 nm
II
< 5 mW
2 × AAA/2 × LR03 (ingår ej)
Upp till 40 timmar (med alkaliska batterier)
≤ 5 m
–1 till 40°C (30 till 104°F)
0,17 kg
