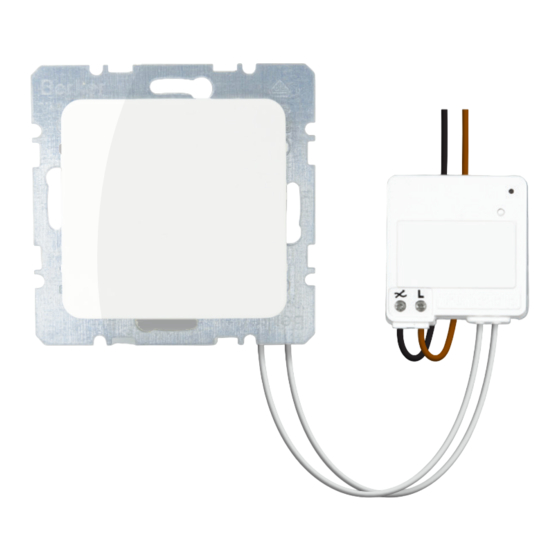

- Seite 2 START-LINE EMPFÄNGER AWMR-230 BEDIENUNGSANLEITUNG Artikelnr. 78035 Version 1.0 Aktuelle Anleitungen finden Sie auf www.trustsmarthome.com MINI-EINBAUSCHALTER...
- Seite 3 KOMPATIBILITÄT FUNKTION Dieser Empfänger ist mit allen Sendern von Integrierter Empfänger zum Ein- und Ausschalten von Trust SmartHome kompatibel. Lampen über einen Trust SmartHome-Sender ohne Beeinflussung der Funktion des vorhandenen Wandschalters. TECHNISCHE DATEN • Netzanschluss 220-240 V AC 50 Hz • Maximale Leistung 230 Watt...
-
Seite 4: Installation
Vertrauen Sie im Notfall oder bei Anwendungen, bei denen aussetzen und nicht schütteln. Grober Umgang mit dem eine Fehlfunktion zu lebensbedrohlichen Situationen führen Gerät kann die inneren Platinen und die Feinmechanik kann, niemals auf Trust SmartHome-Produkte. beschädigen. INTERFERENZEN UMGEBUNG Alle Funkgeräte können gestört werden, wodurch die Setzen Sie das Gerät keiner Hitze oder Kälte aus, weil... - Seite 5 AWMR-230 MINI-EINBAUSCHALTER 1. Vor der Installation des Produkts 2. Installation in der Wand die Stromversorgung ausschalten Vorhandenen Lichtschalter entfernen (Schaltkasten) Entfernen Sie den vorhandenen Lichtschalter, und trennen Sie die Kabel. Merken Sie sich, mit Bei Installation hinter einem einzelnen welchen Anschlüssen die Kabel verbunden Wandschalter mit [2] fortfahren.
- Seite 6 AWMR-230 MINI-EINBAUSCHALTER Phasenleiter Schaltleiter 3. Stromführendes Kabel und AWMR-Schalterkabel an den Schalterkabel anschließen ursprünglichen Wandschalter anschließen Schließen Sie das stromführende Kabel (braun) an die Buchse [L] an. Schließen Sie das Schließen Sie die beiden weißen Schalterkabel Schalterkabel (schwarz) an die Buchse des Empfängers an die zuvor verwendeten ] an.
- Seite 7 AWMR-230 MINI-EINBAUSCHALTER Phasenleiter Neutralleiter Phasenleiter 5. Installation im Decken 6. Das stromführende Kabel an [L] und Das vorhandene Leuchtmittel entfernen ] anschließen Entfernen Sie die vorhandene Beleuchtung, und Trennen Sie das stromführende Kabel trennen Sie die Kabel. Der Empfänger ersetzt (braun) und schließen Sie die beiden den bisher verwendeten Wandschalter.
- Seite 8 AWMR-230 MINI-EINBAUSCHALTER Phasenleiter Neutralleiter Phasenleiter 7. Die 2 AWMR-Kabel an eine Die Stromversorgung einschalten Schraubklemme anschließen (Schaltkasten), um die Installation fortzusetzen Isolieren Sie die beiden weißen Schalterkabel Stromschlaggefahr! Berühren Sie keine vom Empfänger in einer Schraubklemme. losen Kabel. Berühren Sie nur das Kunststoffgehäuse dieses Produktes.
- Seite 9 Halten Sie die Lerntaste am Empfänger Während der Lernmodus aktiv ist, können 1 Sekunde lang gedrückt. Der Lernmodus Sie mit einem beliebigen Trust SmartHome- ist dann für 15 Sekunden aktiv und die LED- Empfänger ein AN-Signal senden, um den Kontrollleuchte blinkt langsam.
- Seite 10 AWMR-230 MINI-EINBAUSCHALTER 11. Codebestätigung 12. Empfänger im Kasten installieren Der Empfänger wird zweimal aus- und wieder Montieren Sie den Empfänger an der eingeschaltet, um den Empfang des Codes Wand- oder Deckendose, und bringen Sie zu bestätigen. Der Empfänger kann bis zu den ursprüngliche Wandschalter oder die 6 verschiedene Sendecodes speichern.
- Seite 11 AWMR-230 MINI-EINBAUSCHALTER 13. Manueller Betrieb mit einem Trust SmartHome-Sender (1) Drücken Sie auf ON, um den Empfänger einzuschalten. (2) Drücken Sie auf OFF, um den Empfänger auszuschalten.
- Seite 12 (1) Halten Sie die Lerntaste 1 Sekunde lang gedrückt. Der Lernmodus ist dann für 15 Sekunden aktiv und die LED-Kontrollleuchte blinkt langsam. (2) Senden Sie bei aktivem Lernmodus ein OFF-Signal von einem bestimmten Trust SmartHome- Sender, um den entsprechenden Code zu löschen.
- Seite 13 AWMR-230 MINI-EINBAUSCHALTER 7 sec. 1 sec. Gesamten Code löschen (1) Schalten Sie den Empfänger AUS (2) Halten Sie die Lerntaste des Empfängers etwa sieben Sekunden gedrückt, bis die LED-Anzeige anfängt schnell zu blinken. Der Löschmodus bleibt 15 Sekunden aktiviert. (3) Drücken Sie die Lerntaste erneut eine Sekunde lang bei aktiviertem Löschmodus. (4) Der Empfänger schaltet zweimal ein und aus, um das Löschen des Codes zu bestätigen.
- Seite 14 AWMR-230 MINI-EINBAUSCHALTER...
- Seite 15 AWMR-230 MINI-EINBAUSCHALTER Konformitätserklärung Trust International B.V. erklärt, dass das folgende ome-Produkt: trust smart h Modell: AWMR-230 MINI-EINBAUSCHALTER Artikelnummer: 78035 Anwendungsbereich: In Innenräumen den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben folgender Richtlinien entspricht: EMV-Richtlinie (2014/30/EU), Niederspannungsrichtlinie (2014/35/EU), RoHS-Richtlinie (2011/65/EC), R&TTE-Richtlinie (1999/5/EC). Das Produkt ist mit den folgenden Normen/Standards kompatibel: EN 300 220-1 V2.4.1 (2012-05)
- Seite 16 AWMR-230 MINI-EINBAUSCHALTER Führen Sie dieses Produkt am Ende seiner Lebensdauer wenn möglich der Wiederverwertung zu. Entsorgen Sie dieses Produkt nicht im normalen Hausmüll. Besuchen Sie www.trustsmarthome.com für die neuesten Anweisungen. Garantie Für dieses Produkt gilt die gesetzliche Garantie ab Kaufdatum, welche in Ihrem Land Anwendung findet.
