Inhaltszusammenfassung für Elbro SMSB12T

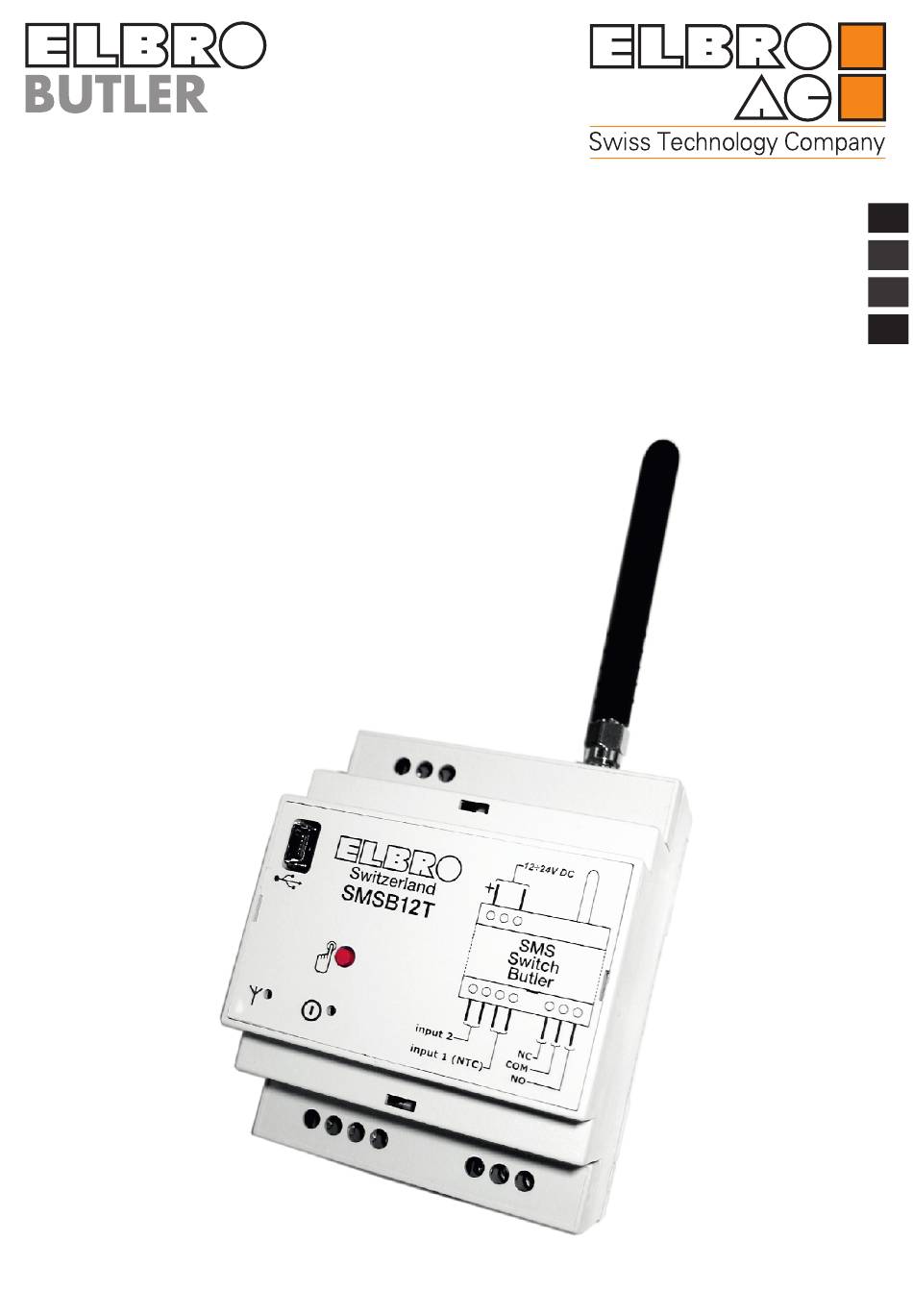

- Seite 1 Bedienungsanleitung User's manual Manuel de l'utilisateur Istruzioni per l’uso SMSB12T SMS Switch Butler...
- Seite 2 RELEASE V202_22/01/13...
-
Seite 3: Inhaltsverzeichnis
SMSB12T - SMS Switch Butler Inhalt Sicherheitshinweise ......2 Anmerkungen..........2 Installation . -
Seite 4: Sicherheitshinweise
Handbuch enthaltenen Hinweise genauestens zu beachten. · Beim SMSB12T handelt es sich um einen Low Power Funksender/Empfänger. Wenn das Gerät in Betrieb ist, sendet und empfängt es Funkfrequenzenergie. Der Betrieb des SMSB12T in der Nähe von Radioapparaten, Fernsehgeräten, Telefonen oder elektronischen Geräten im Allgemeinen kann Interferenzen hervorrufen. -
Seite 5: Anschlussschema

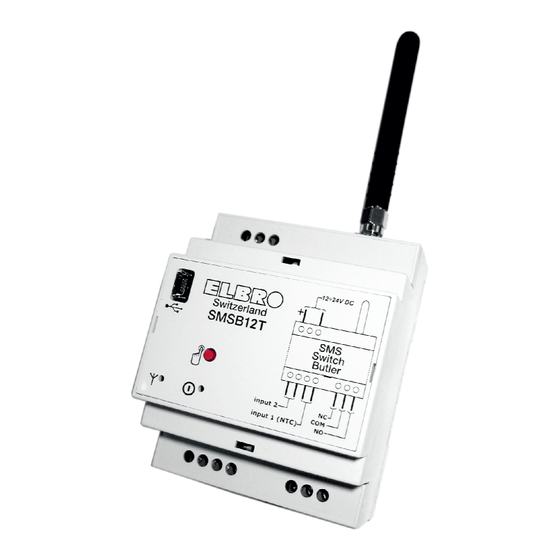

SMSB12T - SMS Switch Butler Anschlussschema 12V-24V DC Output: relay Input 2: digital only Input 1: analog/digital Beschreibung Anschlussspannung: 12–24 V DC – 800 mA Antenne: Dualband-GSM-Antenne mit SMA-Stecker, 900–1800 MHz USB-Anschluss für die Programmierung via PC Taste zum manuellen Umschalten des Relaisausgangs Kontrollleuchte (LED) zur Anzeige von Fehlermeldungen und GSM-Signalstärke... -
Seite 6: Einsetzen Der Sim-Karte
Einsetzen der SIM-Karte Vor dem Einsetzen der SIM-Karte · Die SIM-Karte darf PIN geschützt sein. · Der Anrufbeantworter muss deaktiviert werden. Zum Einsetzen der SIM-Karte die Frontabdeckung des Geräts abnehmen. Hierzu ein geeignetes Werkzeug in den entsprechenden Schlitz einführen und eine Hebelwirkung ausüben, sodass die Abdeckung abgenommen werden kann. ·... -
Seite 7: Programmierung Über Usb-Kabel
SMSB12T - SMS Switch Butler Programmierung über USB-Kabel Zur Programmierung muss das Gerät selbst nicht an die Stromversorgung angeschlossen sein, da diese direkt über den USB-Anschluss erfolgt. Das Gerät kann daher vor dem Einbau im Schaltkasten programmiert werden. HINWEIS: Das Relais kann seinen Status nur ändern, wenn es an die Hauptstromversorgung angeschlossen ist. -
Seite 8: Guthabenfunktion
Diese Funktion (RMODE) kann wie folgt eingerichtet werden: • Funktion deaktiviert • Wechsel-Modus (Umschalten): das Relais wird umgeschaltet (EIN/AUS), in diesem Modus wird die Thermostatfunktion deaktiviert • Puls-Modus (Impuls): ausgeführt wird ein Impuls (programmierbar von 1 bis 20 Sekunden), in diesem Modus wird die Thermostatfunktion deaktiviert •... -
Seite 9: Schnellbefehle
SMSB12T - SMS Switch Butler Befehll Beschreibung Beispiel Wirkung Relaisausgang deaktivieren (AUTO-Funktion wird deaktiviert) 0000#0 Relaisausgang aktivieren (AUTO-Funktion wird deaktiviert) 0000#1 Abfrage des aktuellen Zustands 0000#? Aktueller Zustand AUTO-Funktion aktivieren. 0000#A Th: 20C Hingewiesen wird auf den vorhergehenden Schwellenwert, vorgegebener Wert 20 °C. -
Seite 10: Softwareanforderungen
40mA | 18mA Senden von SMS: 200mA | 35mA CE Konformitätserklärung Elbro AG erklärt, dass das Produkt SMSB12T den wesentlichen Anforderungen und den einschlägigen Bestimmungen der Richtlinie 199/5/EG entspricht und insbesondere: EN 301 489-7 V1.1.1 (2000-09) EN 301 511 V7.0.1 (2000-12) EN 60950 (2000) Die Konformitätserklärung kann bei der folgenden Adresse angefordert werden:...
