ME301-2

Installation des ME301-2 in Maschinen und Fahrzeugen

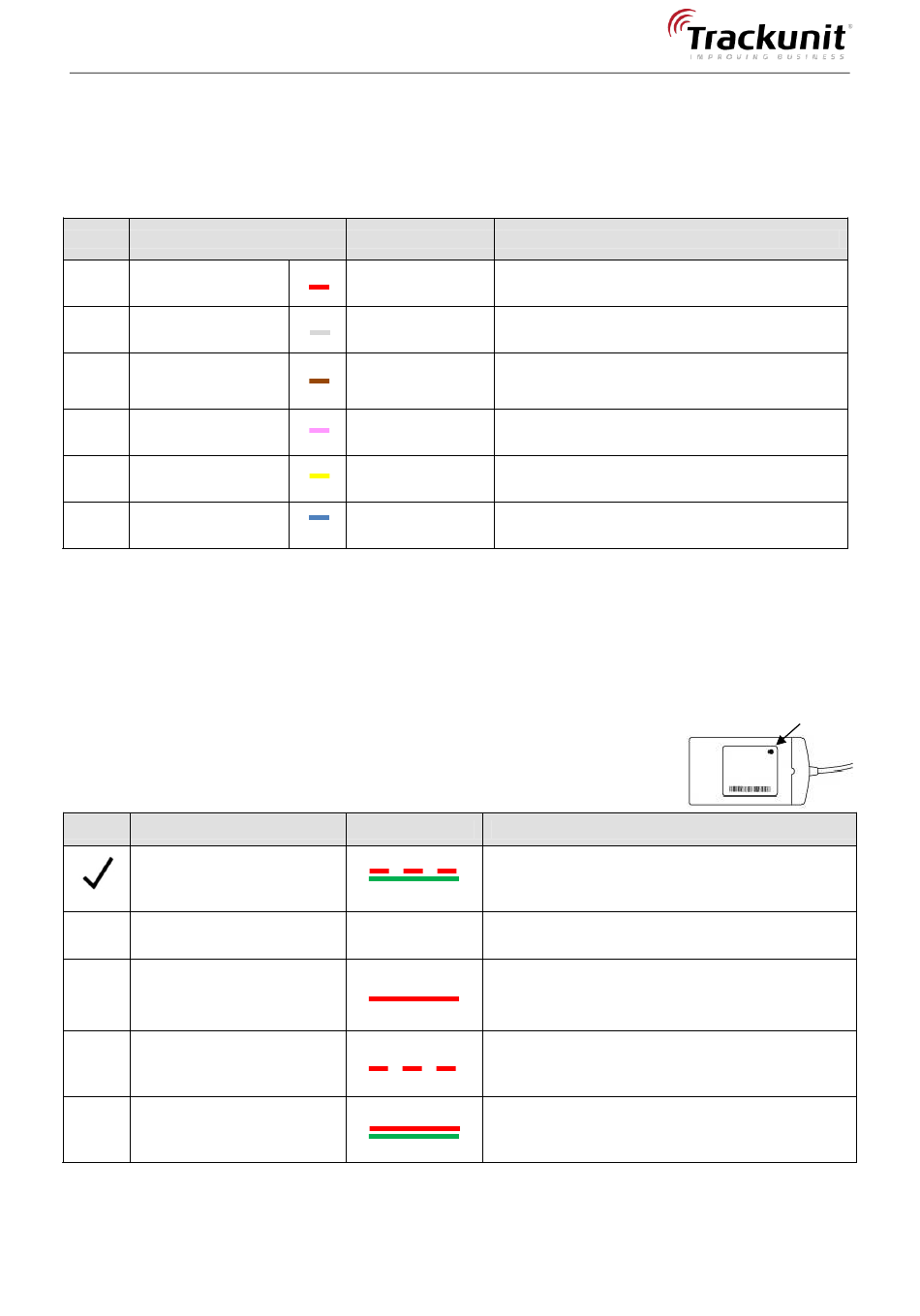

Leitfaden für richtige Verdrahtung:
Nr. Drahtfarbe
1 Rot
2 Weiß
3 Braun
4 Pink
5 Gelb
6 Blau
1
Min. 8 V DC Spannung am Eingang
2
Max. Last 200 mA
3
Benutzen Sie diesen Ausgang NICHT, um Fahrzeuge und Maschinen während des Betriebs oder Fahrens
auszuschalten
4
Wenn der Hauptschalter die Minus-Leitung (Chassis/GND) der Batterie trennt, kann eine Aktivität an den
Eingängen verursachen. Um dies zu vermeiden, muss die pinke Leitung an das Chassis/GND
angeschlossen werden, die blaue Leitung an den Minuspol der Batterie und die Eingangsfilterung muss
aktiviert werden (siehe Seite 4).
Funktionsprüfung: LED an der Einheit
Status LED-Modus
Rotes aufblinkendes Licht
und konstantes grünes
Licht in LED
!
LED leuchtet nicht auf
!
Konstantes rotes Licht und
kein grünes Licht in LED
Rotes aufblinkendes Licht
!
und kein grünes Licht in
LED
!
Konstantes rotes und
grünes Licht in LED
Kurzanleitung ME301-2 V1, Mai 2013, ©Trackunit 2013
Anschluss Beschreibung
Anschluss an permanente 12/24V Versorgung
Strom
über eine 1A Sicherung
Anschluss an Betriebsstundenzähler
Digitaleingang 1
Obligatorisch für Maschinen!
Anschluss an Zündsignal
Digitaleingang 2 Obligatorisch für Fahrzeuge und
Maschinen!
Kann an einen externen Sensor
Digitaleingang 4
angeschlossen werden
Kann zur Steuerung externer Geräte über ein
Digitalausgang 1
Relais eingesetzt werden.
Masse -
LED-Farbe Statusanzeige
GSM-Netzwerk ist OK und GPS verfügt über
gültige Satellitenposition
Keine Stromversorgung
Stromversorgung ist OK, aber KEIN GSM-
Netzwerk
GPS hat KEINE Satellitenposition
GSM-Netzwerk ist OK
GPS hat KEINE gültige Satellitenposition
Stromversorgung ist OK, aber KEIN GSM-
Netzwerk
GPS verfügt über gültige Satellitenposition
1
1
1
2
LED
