Inhaltszusammenfassung für syscom MR2002-CE

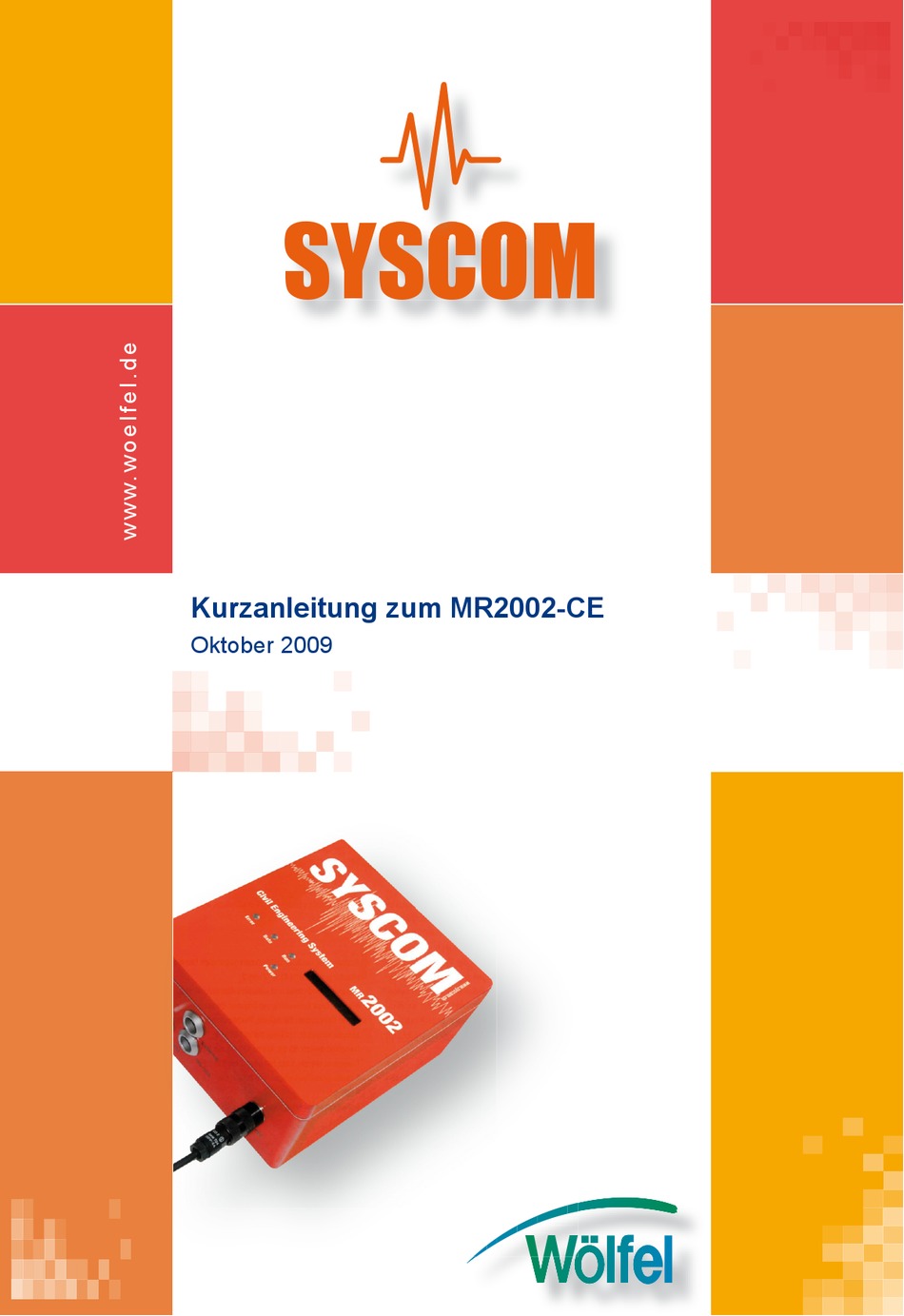

- Seite 1 SYSCOM Kurzanleitung zum MR2002-CE Oktober 2009...
- Seite 3 Syscom MR2002-CE Vertrieb, Service und Verleih durch Wölfel Meßsysteme · Software GmbH + Co. KG Kurzanleitung...
-
Seite 4: Inhaltsverzeichnis
Kurzanleitung zum Mietsystem Syscom MR2002-CE Inhaltverzeichnis Erschütterungsmess-System MR2002-CE Ausstattung Basis....3 Inbetriebnahme des Mess-Systems ............5 Parametrierung und Datenübernahme mit MR Communication ....5 Installation der Software und allgemeine Einstellungen ......5 Einstellen des Hintergrundaufzeichnungsmodus ........8 Auslesen und Darstellen der Messdaten ..........9 Geräteausbausatz RED ALERT GSM Modem........ -
Seite 5: Erschütterungsmess-System Mr2002-Ce Ausstattung Basis
Kurzanleitung zum Mietsystem Syscom MR2002-CE Erschütterungsmess-System MR2002-CE Ausstattung Basis Lieferumfang 1. MR2002-CE Datenrekorder, optional mit interner Speicherweiterung 2. MS2003 Schwinggeschwindigkeitssensor auf Montageplatte 3. Sensorverbindungskabel 4. RS 232-Schnittstellenkabel 5. Netzanschlussleitung 6. CD-Rom mit Software – Paket und Handbuch 7. Transportkoffer zur Aufnahme aller Komponenten... - Seite 6 Kurzanleitung zum Mietsystem Syscom MR2002-CE Bedienelemente und Anschlüsse 1. ON/OFF Schalter 2. External – Anschluss von Zubehör wie der Alarmbox 3. Printer (DCF) – Anschluss einer DCF-Antenne zur Zeit- synchronisierung 4. 230V/50Hz – Anschluss des Netz-Spannungskabels 5. Sensor – Anschluss MS2003+ Sensor 6.
-
Seite 7: Inbetriebnahme Des Mess-Systems
Kurzanleitung zum Mietsystem Syscom MR2002-CE Inbetriebnahme des Mess-Systems 1. Stellen Sie Rekorder und Sensor auf eine ebene Unterlage und ver- binden Sie beide miteinander. Verbinden Sie den Rekorder mit dem Stromnetz (230 V / 50 Hz) und Ihrem PC. Hinweise: Sollte keine RS232-Schnittstelle am PC zur Verfügung stehen,... - Seite 8 7. Im Menü Parameter General kann unter Comment eine Messstellen- bezeichnung eingetragen werden. Ebenfalls steht die Möglichkeit zur Synchronisierung der Systemzeit des MR2002-CE mit dem PC zur Verfügung, falls diese abweichen sollte. Aktivieren Sie hierzu das Auswahlfeld YES unter Sync. now from PC, um die Synchroni- sierung durchzuführen.
- Seite 9 Kurzanleitung zum Mietsystem Syscom MR2002-CE Einstellen der Schwellenwerte zum Auslösen der Aufzeichnung Öffnen Sie das Menü Parameter Triggered Recording, um die Schwellenwerte für die Auslösung der Aufzeichnung sowie der Alarme einzustellen. Bedeutung der einzelnen Parameter Prevent & Postevent Time Zeitraum für die Daten- speicherung vor bzw.
-
Seite 10: Einstellen Des Hintergrundaufzeichnungsmodus
Kurzanleitung zum Mietsystem Syscom MR2002-CE Einstellen des Hintergrundaufzeichnungsmodus Öffnen Sie das Menü Parameter Background Recording, um den Hintergrundaufzeichnungsmodus einzustellen. In diesem Modus werden nur Einzahlwerte der 3 Messachsen aufgezeichnet, die über den Zeitraum Periodenlänge gebildet werden. Bedeutung der einzelnen Modi VM Peak –... -
Seite 11: Auslesen Und Darstellen Der Messdaten
Kurzanleitung zum Mietsystem Syscom MR2002-CE Auslesen und Darstellen der Messdaten Die aufgezeichneten Messdaten werden im internen Gerätespeicher und auf der Speichererweiterung abgelegt. Im internen Gerätespeicher, dessen Größe 2 MB beträgt, stehen nur die zuletzt aufgezeichneten Daten. Ältere Daten werden auf die Speichererweiterung ausgelagert. Beide Speicher können online ausgelesen werden. -
Seite 12: Darstellung Background Recording Files
Kurzanleitung zum Mietsystem Syscom MR2002-CE Markieren Sie mit der Maus ein Signal, welches angezeigt werden soll. Durch Doppelklick auf den Listeneintrag wird die Datei vom Gerät heruntergeladen und automatisch visualisiert. Darstellung Background Recording Files... -
Seite 13: Geräteausbausatz Red Alert Gsm Modem
Kurzanleitung zum Mietsystem Syscom MR2002-CE Darstellung eines Event Files Weiterführende Informationen zum MR2002-CE Erschütterungsmess- System finden Sie im Gerätehandbuch, das sich auf der mitgelieferten CD befindet. Geräteausbausatz RED ALERT GSM Modem Dieser Geräteausbausatz ist für den Versand von Nachrichten und für den Fernzugriff konzipiert. -
Seite 14: Einsetzen Der Sim-Karte In Die Red Alert Hardware
Kurzanleitung zum Mietsystem Syscom MR2002-CE Für die Nutzung der Funktion wird zusätzlich zur Hardware RED ALERT eine SIM-Karte mit Datenrufnummer für beidseitig frei geschalteten Datentransfer benötigt. Die SIM-Karte ist nicht Bestandteil des Lieferumfangs. Einsetzen der SIM-Karte in die RED ALERT Hardware Öffnen Sie den Gehäusedeckel des Modems und lösen Sie die... -
Seite 15: Das Menü Phonebook
Kurzanleitung zum Mietsystem Syscom MR2002-CE Das Menü Message An diesen Einstellungen sollten mit einer Ausnahme keine Änderungen vorgenommen werden! In der Zeile Initialisation ist der PIN-Code der eingesetzten SIM-Karte einzutragen. Im dargestellten Beispiel lautet der verwendet PIN 1213. Das Menü Phonebook Im Menü... -
Seite 16: Anschluss Und Initialisierung
Kurzanleitung zum Mietsystem Syscom MR2002-CE Nach erfolgter Einstellung aller Parameter können diese über die Schaltfläche Download auf den Rekorder übertragen werden. Anschluss und Initialisierung 1. Nach Abschluss der Einstellung aller Parameter muss die Verbindung zum Rekorder beendet werden. Wählen Sie File Logout, um die Verbindung zu trennen. -
