7links IPC-60.mini Bedienungsanleitung
Inhaltszusammenfassung für 7links IPC-60.mini

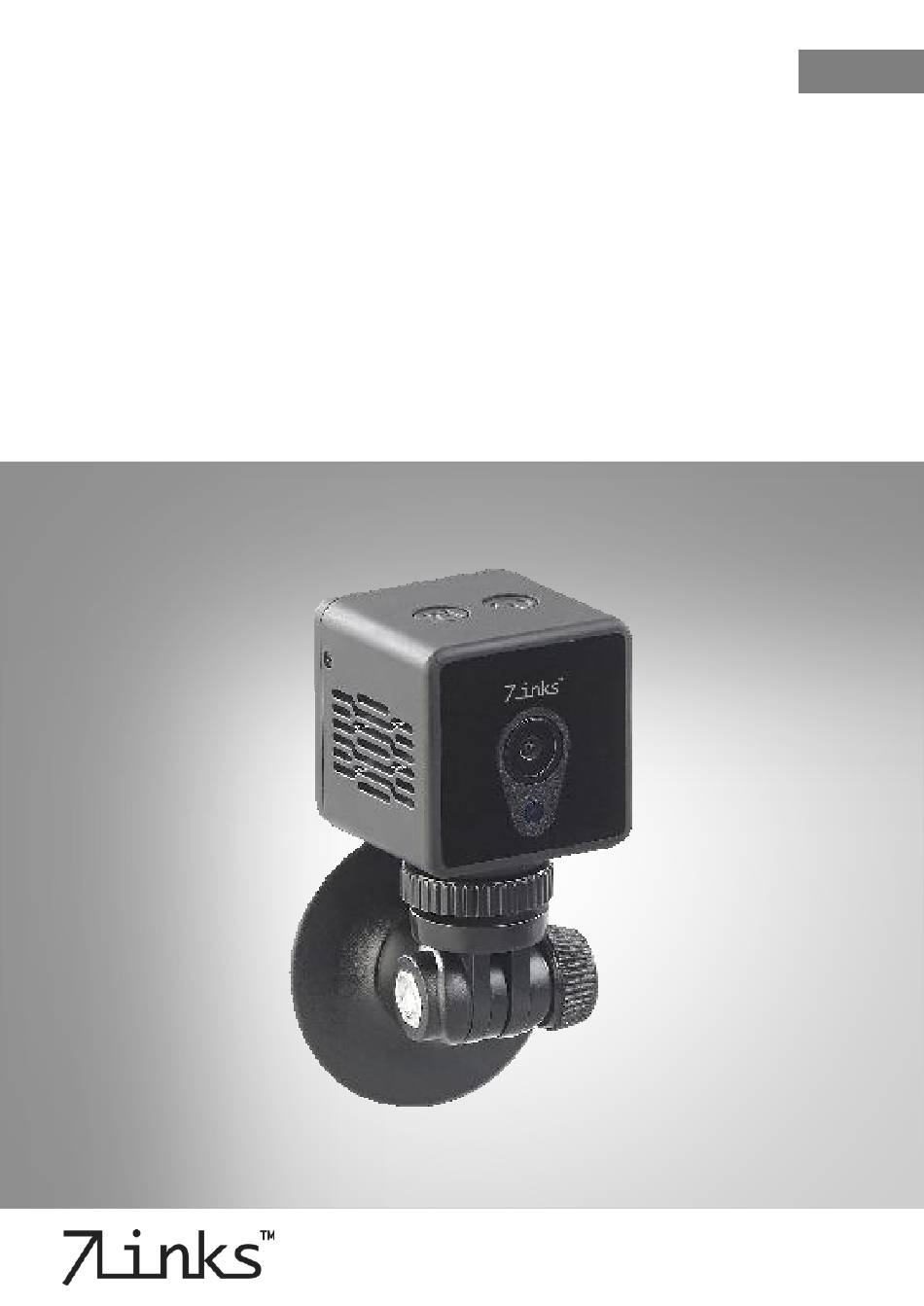

- Seite 1 HD-Micro-IP-Überwachungskamera IPC-60.mini mit WLAN, Nachtsicht & App-Zugriff Bedienungsanleitung NX-4572-675...
-
Seite 2: Inhaltsverzeichnis
Einschalten ........................16 Kamera-Standby ......................17 Ausschalten ........................17 Verbindungs-Modi ......................17 Betriebs-Modi ......................... 18 Betriebs-Modus wechseln ..................18 Video-Modus ......................19 Foto-Modus ........................ 19 Bewegungserkennungs-Modus .................. 20 Kamera-Neustart erzwingen ................... 21 Passwörter auf Standard zurücksetzen ................21 7Links – www.7links.me... - Seite 3 Kamera mit weiterem Mobilgerät verbinden ..............27 Mobilgerät im gleichen WLAN-Netzwerk ..............27 Mobilgerät in anderem WLAN-Netzwerk ..............27 Kamera zurücksetzen ..................... 28 Kamera aus der App entfernen ..................28 Problemlösungen ......................29 Datenschutz ........................29 Technische Daten ......................30 GPL-Lizenztext ......................... 31 7Links – www.7links.me...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.7links.me Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. 7Links – www.7links.me...
-
Seite 5: Ihre Neue Hd-Micro-Ip-Überwachungskamera
Ausleuchtung. Dank App haben Sie auch von unterwegs Zugriff. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre neue HD-Micro-IP-Überwachungskamera optimal einsetzen können. Lieferumfang HD-Micro-IP-Überwachungskamera IPC-60.mini Magnet-Halterung Micro-USB auf USB-Kabel (1 m) 2 x runde Klebepads ... -
Seite 6: Wichtige Hinweise Zu Beginn
Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. Beachten Sie bei Ihren Aufnahmen in Ihrem Interesse das Recht am eigenen Bild und am gesprochenen Wort von anderen. Technische Änderungen und Irrtümer vorbehalten! 7Links – www.7links.me... -
Seite 7: Wichtige Hinweise Zur Entsorgung
RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU, der Niederspannungs- richtlinie 2014/35/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-4572 ein. 7Links – www.7links.me... -
Seite 8: Produktdetails
Produktdetails Kamera Gewinde microSD-Kartenschacht Licht-Sensor Gelbe LED Kamera-Linse Blaue LED Modus-Taste M Rote LED Ein/Aus-Taste Reset-Taste Mikrofon Micro-USB-Eingang 7Links – www.7links.me... -
Seite 9: Zubehör
Zubehör USB-Kabel Magnetfläche Magnet-Halterung Metallplatte Gewinde-Mutter Klebepad Gewinde-Schraube Reset-Tool Neigungs-Mutter 7Links – www.7links.me... -
Seite 10: Led-Anzeigen
Ihre Kamera benötigt zum Einschalten und für den Wechsel von Modi einige Augenblicke Zeit. Warten Sie geduldig, bis die LEDs anzeigen, dass der gewünschte Zustand erreicht ist. Drücken Sie in der Zwischenzeit auf keinen Fall auf die Tasten der Kamera. 7Links – www.7links.me... -
Seite 11: Inbetriebnahme
(zu den Tasten). 3. Ein leichter Federwiderstand muss überwunden werden, damit die microSD-Karte einrastet. HINWEIS: Zum Entnehmen der microSD-Karte drücken Sie diese einfach ein Stück tiefer in den Kartenschacht hinein und ziehen Sie dann heraus. 7Links – www.7links.me... -
Seite 12: Montage
Voll aufgeladen reicht der Akku für bis zu 5 Stunden Aufnahme bei Tag oder bis zu 2,5 Stunden Aufnahme bei aktivierter Nachtsicht. Verbinden Sie das USB-Kabel mit Ihrer Kamera und einem geeigneten USB-Netzteil. Während des Ladevorgangs leuchtet die gelbe LED. 7Links – www.7links.me... -
Seite 13: App Installieren
Standby blau blinkt Video-Aufnahme läuft 1. Verbinden Sie das USB-Kabel mit Ihrer Kamera und einem geeigneten USB-Netzteil. HINWEIS: Für die Ersteinrichtung empfehlen wir ausdrücklich den Netzteil-Betrieb, damit die Einrichtung nicht plötzlich wegen zu geringen Akkustands abgebrochen wird. 7Links – www.7links.me... - Seite 14 Um den Akku zu schonen, wird das Live-Bild nur geöffnet, wenn Sie auf das Wiedergabe-Symbol ► tippen. HINWEIS: Ändern Sie nach der ersten Verbindung umgehend das Passwort, um unberechtigten Dritten den Zugriff auf Ihre Kamera zu verwehren (Live-Bild Geräte-Einstellungen Passwort ändern). 7Links – www.7links.me...
-
Seite 15: Ip-Modus (Router-Verbindung, Globaler Zugriff)
HINWEIS: Vor der ersten Verbindung ist das Vorschau-Fenster der Kamera in der Geräteliste noch schwarz. 10. Tippen Sie auf Ihre Kamera, um das Live-Bild aufzurufen. 11. Tippen Sie auf das Wiedergabe-Symbol ►, um das Live-Bild zu öffnen. 7Links – www.7links.me... -
Seite 16: Verwendung
Halten Sie die Ein/Aus-Taste ca. 3-4 Sekunden gedrückt. Ihre Kamera ist einsatzbereit, wenn die rote und blaue LED erloschen sind. Dies kann ca. 1 Minute dauern. LED-Abfolge rote & blau LED blinken gleichzeitig rote & blaue LED erlöschen 7Links – www.7links.me... -
Seite 17: Kamera-Standby
Halten Sie hierzu die Modus-Taste M für 5 Sekunden gedrückt. Nach ca. 5-8 Sekunden erlischt die rote LED und die blaue leuchtet. HINWEIS: Der Wechsel vom AP-Modus in den IP-Modus erfolgt über die App (siehe Abschnitt Inbetriebnahme 5. Kamera mit App verbinden 5.2 IP-Modus). 7Links – www.7links.me... -
Seite 18: Betriebs-Modi
Nach ca. 3-5 Sekunden zeigt die LED den Betriebs-Modus an. Die Kamera befindet sich dann im Standby des jeweiligen Betriebs-Modus. Aktion Betriebs-Modus blau blinkt drei Mal und leuchtet Foto-Modus (AP-Modus) blinkt drei Mal und leuchtet Foto-Modus (IP-Modus) blau & rot leuchten Bewegungserkennungs-Modus blau leuchtet Video-Modus (AP-Modus) leuchtet Video-Modus (IP-Modus) 7Links – www.7links.me... -
Seite 19: Video-Modus
Foto-Aufnahme beenden / Kamera-Standby Drücken Sie die Ein/Aus-Taste, um die Foto-Aufnahme zu beenden. Die Kamera wech- selt in den Standby, die dem Verbindungs-Modus entsprechende LED blinkt drei Mal und leuchtet. Der Wechsel in den Standby kann ca. 3-5 Sekunden dauern. 7Links – www.7links.me... -
Seite 20: Bewegungserkennungs-Modus
Während einer aktiven Aufnahme (eine der LEDs blinkt) kann die Kamera nicht in den Kamera-Standby versetzt werden. Da die Kamera bei jeder Bewegung eine neue Aufnahme startet, empfehlen wir das Deaktivieren der Bewegungserken- nung per App (Live-Bild Geräte-Einstellungen Ereigniseinstellungen Schalter der Bewegungserkennung). 7Links – www.7links.me... -
Seite 21: Kamera-Neustart Erzwingen
3. Nach ca. 1 Minute wird Ihre Kamera wieder hochgefahren, die rote und blaue ´LED blinken gleichzeitig und erlöschen. Dann wird der Verbindungs- und Betriebs-Modus angezeigt. Jetzt kann Ihre Kamera wieder gesteuert werden. HINWEIS: Durch das Zurücksetzen der Passwörter muss die Kamera nun neu mit der App verbunden werden. 7Links – www.7links.me... -
Seite 22: App
1. Die Geräteliste wird Ihnen nach dem Öffnen der App angezeigt. Hier werden alle angemeldeten Geräte angezeigt. 2. Tippen Sie auf das entsprechende Symbol, um die gewünschte Aktion auszuführen. App-Menü Zeitstempel Kameraname Galerie des Mobilgeräts Live-Bild-Vorschau Gerät hinzufügen Kamera-QR-Code einblenden 7Links – www.7links.me... -
Seite 23: Live-Bild
HINWEIS: Viele der Symbole stehen nur Auswahl, wenn das Live-Bild geöffnet ist, also auf das Wiedergabe-Symbol ► getippt wurde. Kameraname Ereignis-/Aufnahme-Liste Kamera-Einstellungen Lautsprecher ein/aus Verbindungs-Status IR-LEDs ein/aus Wiedergabe / Live-Bild Auflösung einstellen Screenshot Kamera-Bild drehen Video-Mitschnitt starten/beenden 7Links – www.7links.me... -
Seite 24: Bewegungserkennung Ein-/Ausschalten
Wenn Sie nach Aufnahmen eines bestimmten Tages und/oder einer bestimmten Uhrzeit suchen, tippen Sie oben rechts auf das Lupen-Symbol. Ziehen Sie dann die Option benutzerdefiniert auf den farbigen Balken. Tippen Sie auf Erledigt. Stellen Sie die gewünschten Such-Parameter ein und bestätigen Sie die Eingabe. 7Links – www.7links.me... -
Seite 25: Aufnahme Auf Anderen Geräten Speichern
Speichern Sie die gewünschte Aufnahme auf Ihrem Mobilgerät. Von dort können Sie sie wie gewohnt mit anderen Personen teilen. Foto-Aufnahmen: Öffnen Sie die gewünschte Aufnahme. Tippen Sie unten links auf das Teilen-Symbol. Teilen Sie das Bild wie gewohnt. 7Links – www.7links.me... -
Seite 26: Aufnahme Löschen
LED ein/aus Geräteinformation Modell, Firmware-Version, Hersteller Kamerazeit und -datum von Mobilgerät über- Zeit von Handy synchronisieren nehmen Wifi-Information einstellen WLAN-Verbindung einrichten Informationen zur SD-Karte Speicherplatz-Kapazität Werkseinstellungen wiederherstellen Kamera auf Werkseinstellung zurücksetzen Gerät löschen Kamera aus App entfernen 7Links – www.7links.me... -
Seite 27: Kamera Mit Weiterem Mobilgerät Verbinden
8. Tippen Sie in der Geräteliste bei Ihrer Kamera auf das Teilen-Symbol. Der QR-Code Ih- rer Kamera wird angezeigt. 9. Schalten Sie das Display Ihres Mobilgeräts auf die höchste Helligkeits-Stufe. 10. Scannen Sie nun mit dem anderen Mobilgerät den abgebildeten QR-Code. 7Links – www.7links.me... -
Seite 28: Kamera Zurücksetzen
3. Scrollen Sie ganz nach unten. Tippen Sie auf den Menüpunkt Gerät löschen. 4. Bestätigen Sie den Vorgang. Ihre Kamera wird aus der App entfernt. 5. Rufen Sie das WLAN-Menü Ihres Mobilgeräts auf und entfernen Sie die Kamera. 7Links – www.7links.me... -
Seite 29: Problemlösungen
Entfernen Sie das Gerät aus der App. Trennen Sie im WLAN-Menü Ihres Mobilgeräts die Verbindung zur Kamera. Entfernen Sie die Speicherkarte. Eine Erklärung, weshalb bestimmte Personendaten zur Registrierung bzw. bestimmte Freigaben zur Verwendung benötigt werden, erhalten Sie in der App. 7Links – www.7links.me... -
Seite 30: Technische Daten
2.412-2.472 MHz Sendeleistung 15,65 dBm Auflösung 1.280 x 720 Pixel Bilder/Sekunde Blende f/2,0 Bildwinkel 140° IR-LEDs Nachtsicht Reichweite bis zu 5 m Speicherkarte microSD bis 64 GB Maße 34 x 37 x 34 mm Gewicht 40 g 7Links – www.7links.me... -
Seite 31: Gpl-Lizenztext
We protect your rights with two steps: (1) copyright the software, and (2) offer you this license which gives you legal permission to copy, distribute and / or modify the soft- ware. Also, for each author‘s protection and ours, we want to make certain that everyone 7Links – www.7links.me... - Seite 32 You must cause any work that you distribute or publish, that in whole or in part contains or is derived from the Program or any part thereof, to be licensed as a whole at no charge to all third parties under the terms of this License. 7Links – www.7links.me...
- Seite 33 For an executable work, complete source code means all the source code for all mod- ules it contains, plus any associated interface definition files, plus the scripts used to con- trol compilation and installation of the executable. However, as a special exception, the 7Links – www.7links.me...
- Seite 34 Many people have made generous contributions to the wide range 7Links – www.7links.me...
- Seite 35 SEQUENTIAL DAMAGES ARISING OUT OF THE USE OR INABILITY TO USE THE PROGRAM (INCLUDING BUT NOT LIMITED TO LOSS OF DATA OR DATA BEING REN- DERED INACCURATE OR LOSSES SUSTAINED BY YOU OR THIRD PARTIES OR A 7Links – www.7links.me...
- Seite 36 The hypothetical commands `show w‘ and `show c‘ should show the appropriate parts of the General Public License. Of course, the commands you use may be called something other than `show w‘ and `show c‘; they could even be mouse-clicks or menu items - what- ever suits your program. 7Links – www.7links.me...
- Seite 37 If your program is a subroutine library, you may consider it more useful to permit linking proprietary applications with the library. If this is what you want to do, use the GNU Lesser General Public License instead of this License. 7Links – www.7links.me...
- Seite 38 Kundenservice: 07631 / 360 – 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV1 – 14.05.2019 – BS//MF 7Links – www.7links.me...
