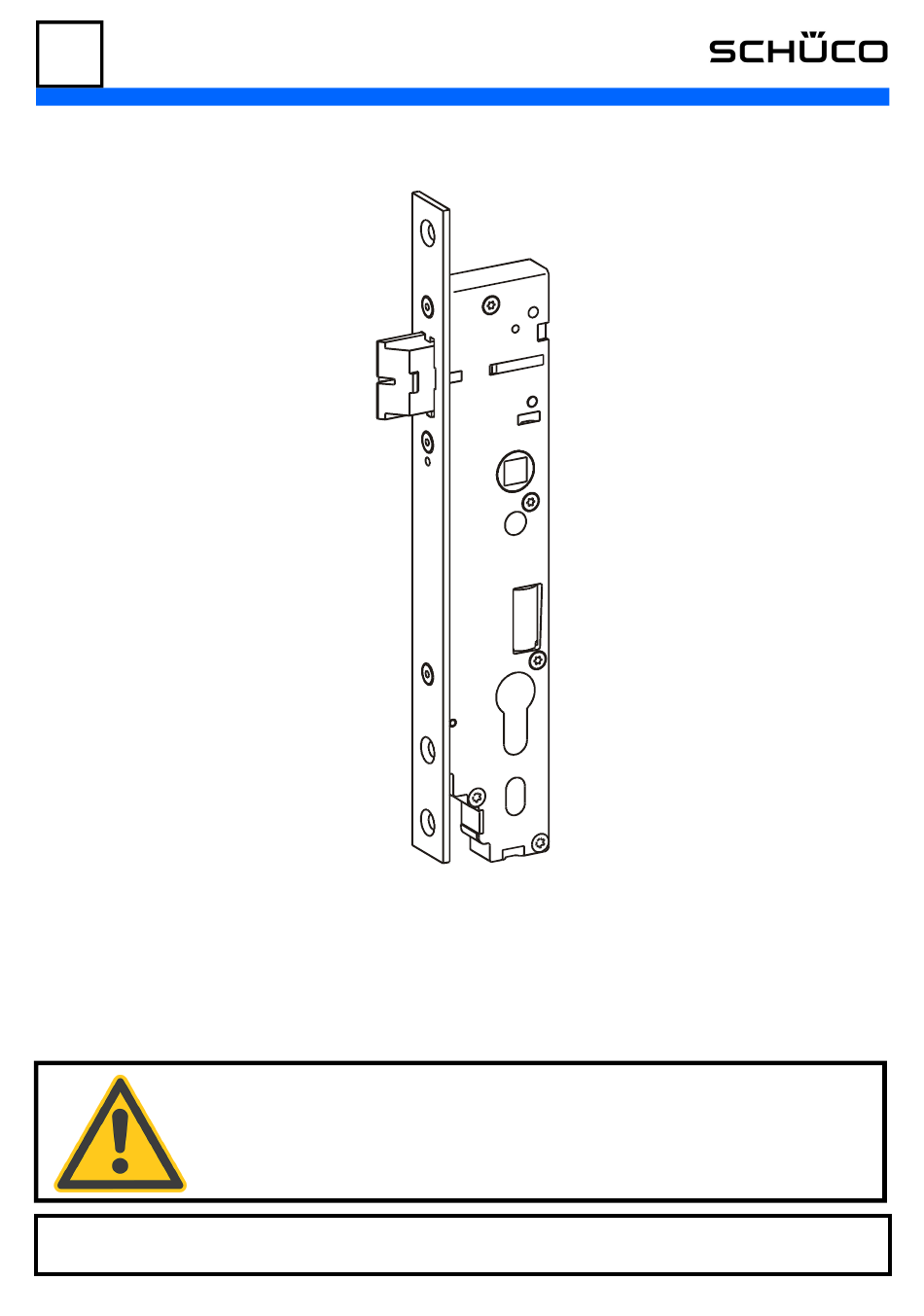

Motorschloss für rohrrahmensysteme
Installationsanleitung
D

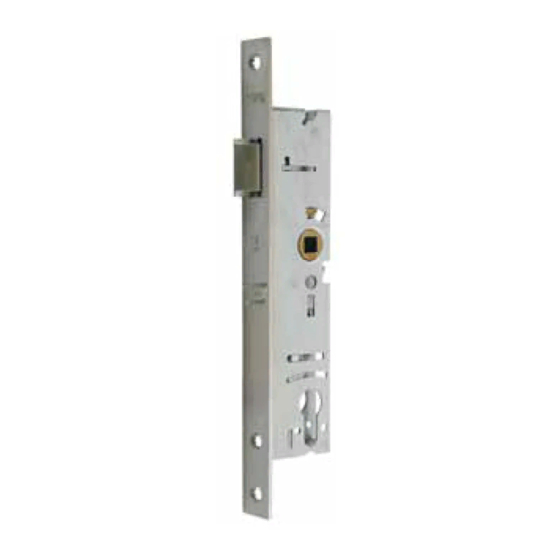

Motorschloss für Rohrrahmensysteme
Warnung!
Die Sicherheitsmerkmale des vorliegenden Produkts sind für die Übereinstimmung mit EN
179 und EN 1125 wesentlich. Änderungen am Verschluss, sofern nicht in dieser Anleitung
beschrieben, sind unzulässig!
Dieses Dokument dem Benutzer übergeben!
C59803001-B-1105-13521S
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Schüco 241543

  • Seite 1 Installationsanleitung Motorschloss für Rohrrahmensysteme Warnung! Die Sicherheitsmerkmale des vorliegenden Produkts sind für die Übereinstimmung mit EN 179 und EN 1125 wesentlich. Änderungen am Verschluss, sofern nicht in dieser Anleitung beschrieben, sind unzulässig! Dieses Dokument dem Benutzer übergeben! C59803001-B-1105-13521S...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS HINWEISE ............................... 3 BESCHREIBUNG ..........................4 Technische Daten ........................4 Lieferumfang ..........................6 Zubehör:............................. 6 FUNKTIONEN / APPLIKATION......................6 Selbsttätig verriegelnder Fallenriegel ..................6 Panik-Funktion E........................6 Manuelles Entriegeln........................6 Motorisches Entriegeln....................... 6 Motorische Tagesfreigabe ......................7 Spannungsausfall während motorischer Tagesfreigabe............. 7 Automatisches Rücksetzen in Fallenposition................
  • Seite 3: Hinweise

    HINWEISE Diese Anleitung richtet sich an geschultes Fachpersonal mit Kenntnissen in der Installation von Tür- und Beschlagskomponenten und bietet Hinweise zur Montage, Inbetriebnahme und Handhabung dieses Produkts. Lesen Sie diese Anleitung aufmerksam vor der Montage und Inbetriebnahme! Bauherren und Benutzer sind auf die Einhaltung dieser Angaben hinzuweisen um fehlerhafte Montage, sowie Fehlbedienungen zu vermeiden.
  • Seite 4: Beschreibung

    1 Beschreibung 1.1 Technische Daten Selbsttätig verriegelndes Motorschloss mit Fallenriegel und integrierter · Steuerung für 1- und 2-flügelige Rohrrahmensysteme Für Panik-Abschlusstüren Funktion "E" · Allgemeine Beschreibung Ausführung 1-flügelig mit integrierter Fallenriegelsperre · Für Feuerschutztüren nach DIN 4102-5 und DIN EN 1634 ·...
  • Seite 5 Notausgangsverschlüsse DIN EN 179 · 3 7 7 B 1 3 5 2 A A Panikverschlüsse DIN EN 1125 · Zertifizierungen 3 7 7 B 1 3 5 2 Feuer- und Rauchschutz DIN EN 1634 + DIN 18250 + DIN 4102-T5+T18 ·...
  • Seite 6: Lieferumfang

    1.2 Lieferumfang Motorschloss Notstrompufferung: bei Art.-Nr.: 241543, 241544, 241545, 241546 Treibriegelschloss bei Art.-Nr.: 241545, 241546 Montageanleitungen: Allgemeine Montageanleitung; Motorschloss 1.3 Zubehör: Anschlusskabel Art.-Nr.: 263034 Kabelübergang: verdeckt liegend, z.B. Art.-Nr. 263017 Treibriegelstangen 2 Funktionen / Applikation 2.1 Selbsttätig verriegelnder Fallenriegel Der Fallenriegel verriegelt die Tür nach dem Einfallen ins Schließblech durch Betätigung der Auslösezunge automatisch (sofern keine motorische Tagesfreigabe aktiviert ist).
  • Seite 7: Motorische Tagesfreigabe

    2.5 Motorische Tagesfreigabe Der Fallenriegel bleibt solange eingefahren wie zusätzlich zur Spannungsversorgung (+24 V Pin 13 und GND Pin 14) ein Signal am Steuereingang (+24 V Pin 9; grün) ansteht und wird erst nach Signalabfall wieder aus- gefahren. Während der motorischen Tagesfreigabe geht das Schloss wieder in Standby (s. 1.1). Nach einem Spannungsausfall am Schloss muss durch erneute Betätigung des Steuersignals die motorische Tagesfreigabe reaktivieren werden.
  • Seite 8: Relaisausgänge

    2.9 Relaisausgänge Kurzfreigaben ¬ a) Schließbart-Kurzfreigabe (Bedingung: Funktionseingang unbelegt) Die Schließbartüberwachung wird potentialfrei über den Relaiskontakt (Schließer) Schließbart-Kurzfreigabe (Pins 3 und 4; rot-blau und grau-rosa) ausgegeben. b) Schließbart und Drücker-Kurzfreigabe (Bedingung: Funktionseingang bestromt; siehe 2.8) Zusätzlich zur unter a) beschriebenen Schließbartüberwachung wird bei dauerhaft bestromtem Funktionsein- gang auch die Betätigung des Drückers über den Relaiskontakt an den Pins 3 und 4 mit ausgegeben.
  • Seite 9: Anschlussplan

    3 Anschlussplan Schloß im spannungslosen Zustand Pinbelegung Anschlußstecker Motorschloß n.b. braun weiß-grün Kontaktzustände des Schloßes in Grundstellung: Motorschloß Anschluss einer Brand- meldezentrale (BMZ) oder 230V AC eines Rauchmelders 24 V DC Erkennt die n.b. Brandmeldeanlage (BMZ) oder ein Rauchmelder einen Brand bzw.
  • Seite 10: Montage

    4 Montage 4.1 Vorbereitung: Vor Beginn der Montage alle benötigten Produkte auf Vollständigkeit und Funktion prüfen. Profilfräsungen / Beschlagbohrungen / Kabeldurchführungen gem. der serienbezogenen Fertigungsunterlagen korrekt anbringen/entgraten bzw. prüfen. Kabel auf der gesicherten Türseite einziehen, dabei keine Knicke erzeugen, sowie eine ausreichend große Kabelschlaufe am Schloss vorsehen.
  • Seite 11: Montage

    4.2 Montage: Stecker des Anschlusskabels in die Anschlussbuchse an der Unterseite des Schlosses ganz einstecken. Schloss von schräg oben in die Schlosstasche einführen, dabei das Kabel im Profil (s. Abb. 4) verstauen. Dabei darauf achten, dass das Kabel weder geknickt noch auf Zug belastet wird. Kabel anschließend nicht stramm ziehen! Schloss mit den zwei mitgelieferten Senkkopfschrauben bzw.
  • Seite 12: Programmierung Der Haltezeit

    5 Programmierung der Haltezeit Um das Motorschloss an die bauseitigen Gegebenheiten und Kundenwünsche anzupassen ist die Zeit, in der der Fallenriegel nach vollständigem motorischen Einziehen in der Position „ Eingezogen“ gehalten wird, frei einstellbar. Werksseitig werden die Schlösser mit einer Haltezeit von 2 s ausgeliefert. Diese Zeit kann jedoch zu kurz sein um die Tür zu öffnen (z.
  • Seite 13: Problembehebung / Problembehandlung

    6 Problembehebung / Problembehandlung Problem Ursache Abhilfe Schloss entriegelt nicht · Spannungsversorgung fehlt · Am Schloss müssen mindestens bzw. fehlerhaft (24 V messen) 21,5 V anliegen. Netzteil, Sicherung und Leitungsquer- schnitte auf ausreichende Stärke prüfen und evtl. austauschen. · Steuereingang (Pin 9 / grün) ·...
  • Seite 14: Entsorgung

    Problem Ursache Abhilfe Relaiskontakt Funktionsausgang · Erstinbetriebnahme bzw. · 1x Steuersignal senden offen Spannungsausfall am Schloss · Tür, Schloss und Türkontakt · Fallenriegel 4x bei geöffneter prüfen Tür ausgelöst Schließbart-Kurzfreigabe gibt kurz- · Funktionseingang aktiv · Funktionseingang abschalten fristig Meldung nach Drückerbetäti- (s.
  • Seite 15: Notizen

    8 Notizen © Schüco...
