Intra-Automation

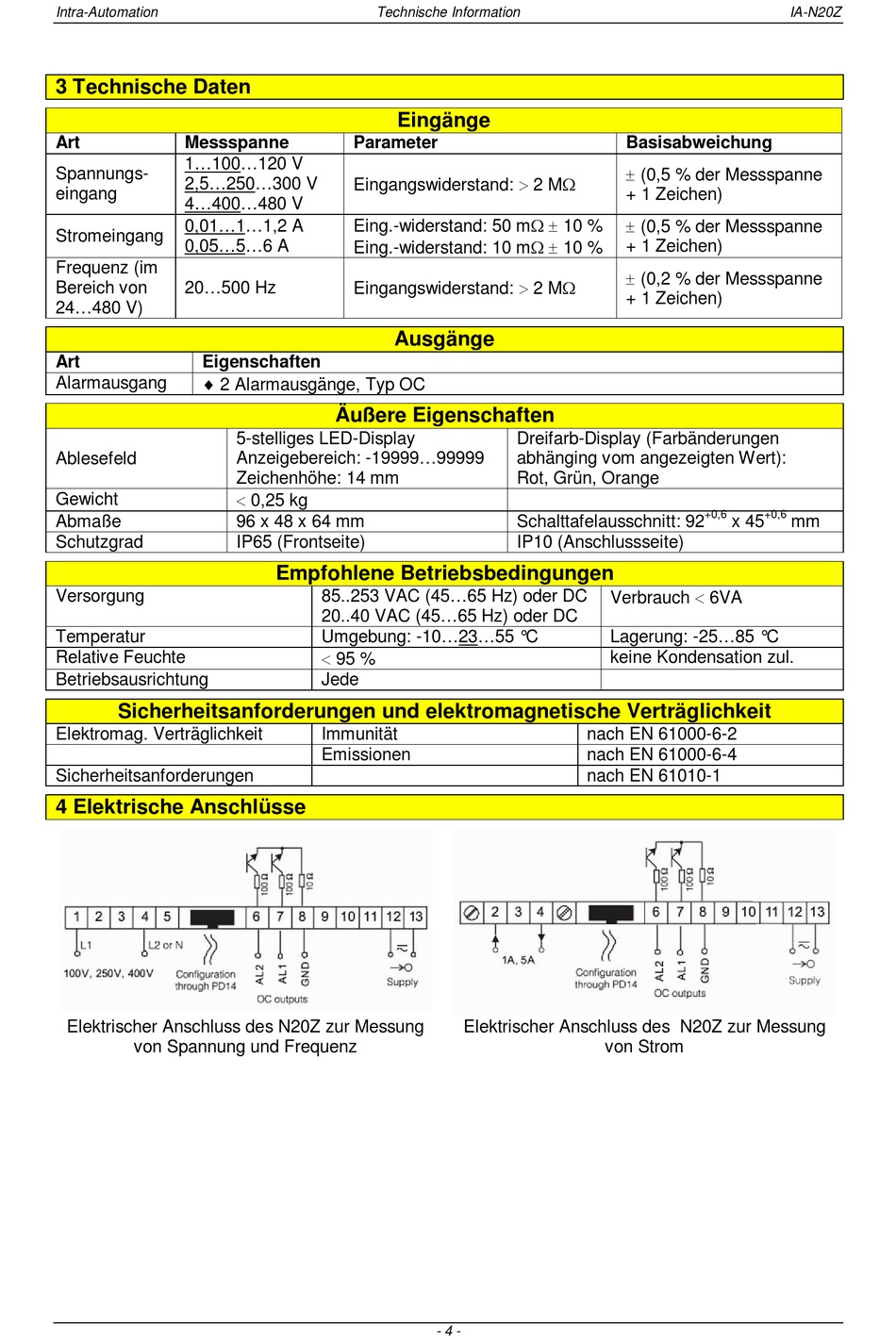

3 Technische Daten
Art
Messspanne
1...100...120 V
Spannungs-
2,5...250...300 V
eingang
4...400...480 V
0,01...1...1,2 A
Stromeingang
0,05...5...6 A
Frequenz (im
Bereich von
20...500 Hz
24...480 V)
Art
Eigenschaften
2 Alarmausgänge, Typ OC
Alarmausgang
Ablesefeld
Gewicht
Abmaße
Schutzgrad
Versorgung
Temperatur
Relative Feuchte
Betriebsausrichtung
Sicherheitsanforderungen und elektromagnetische Verträglichkeit
Elektromag. Verträglichkeit
Sicherheitsanforderungen
4 Elektrische Anschlüsse
Elektrischer Anschluss des N20Z zur Messung
von Spannung und Frequenz
Technische Information
Eingänge
Parameter
Eingangswiderstand: 2 M
Eing.-widerstand: 50 m 10 %
Eing.-widerstand: 10 m 10 %
Eingangswiderstand: 2 M
Ausgänge
Äußere Eigenschaften
5-stelliges LED-Display
Anzeigebereich: -19999...99999
Zeichenhöhe: 14 mm
0,25 kg
96 x 48 x 64 mm
IP65 (Frontseite)
Empfohlene Betriebsbedingungen
85..253 VAC (45...65 Hz) oder DC
20..40 VAC (45...65 Hz) oder DC
Umgebung: -10...23...55 °C
95 %
Jede
Immunität
Emissionen
Dreifarb-Display (Farbänderungen
abhänging vom angezeigten Wert):
Rot, Grün, Orange
Schalttafelausschnitt: 92
IP10 (Anschlussseite)
nach EN 61000-6-2
nach EN 61000-6-4
nach EN 61010-1
Elektrischer Anschluss des N20Z zur Messung
von Strom
- 4 -
Basisabweichung
(0,5 % der Messspanne
+ 1 Zeichen)
(0,5 % der Messspanne
+ 1 Zeichen)
(0,2 % der Messspanne
+ 1 Zeichen)
+0,6
+0,6
x 45
Verbrauch 6VA
Lagerung: -25...85 °C
keine Kondensation zul.
IA-N20Z
