Beschreibung Das EP250 ist ein mikroprozessor-gesteuerte Einrichtung, dessen Ausgang ein variabler Widerstand ist. Die Steuerung der Grösse dieses Widerstandes erfolgt durch Kontakteingänge. Die Einrichtung wird in einer Box für die Montage auf standartmässige DIN-Schienen geliefert. Eigenschaften: • Einstellbare Geschwindigkeit (Bereich von R 0% bis 100%) 5s bis 50s out: •...
Seite 3
Temperatur Arbeits-Bereich: -10 to +50°C Lagertemperatur: -40 to +70°C Dimension (B x H x T) 106 x 90 x 73 mm Elektronischer Potentiometer - 3 - EP300-DE-rev1.pdf...

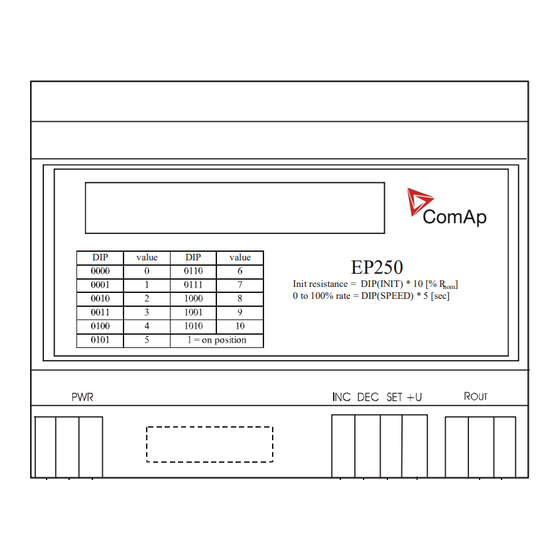

Verdrahtungs Schema value value EP250 Init resistance = DIP(INIT) * 10 [% R 0 to 100% rate = DIP(SPEED) * 5 [sec] ↑ INIT ↓ DOWN Grounding Richtiger Einbau des RM250 Modul: Um es auszuwechseln, den hinteren Teil des Gehäuses vorsichtig lösen und die Printkarte herausnehmen.
Seite 5
0% ..........100% 0% ..........100% EP250 EP250 DIP sw. DIP sw. value value DIP sw. DIP sw. value value 0000 0000 0110 0110 0001 0001 0111 0111 INIT (resistance) = DIP INIT (resistance) = DIP * 10 [% R * 10 [% R INIT INIT NO M...
Seite 6
DIP SWITCH FOR RAMP SPEED INITIAL EP 250 1 2 3 4 Speed 1 2 3 4 Init INC DEC INITIAL T315 mA / 250 DIP SWITCH FOR INIT VALUE DIP sw. Value DIP sw. Value 0000 0110 INIT (resistance) = DIP init * 10 (% Rnom)
Seite 7
Init value (start value) setting Ω Ω Ω Ω Example : R = 5 K ( RM250/5k) DIP sw. Value Rmax=5KOhm [+3%,-0%] LED 0000 Green 0001 Green + 1 x red 0010 1000 Green + 2 x red 0010 1500 Green + 3 x red 0100 2000...
