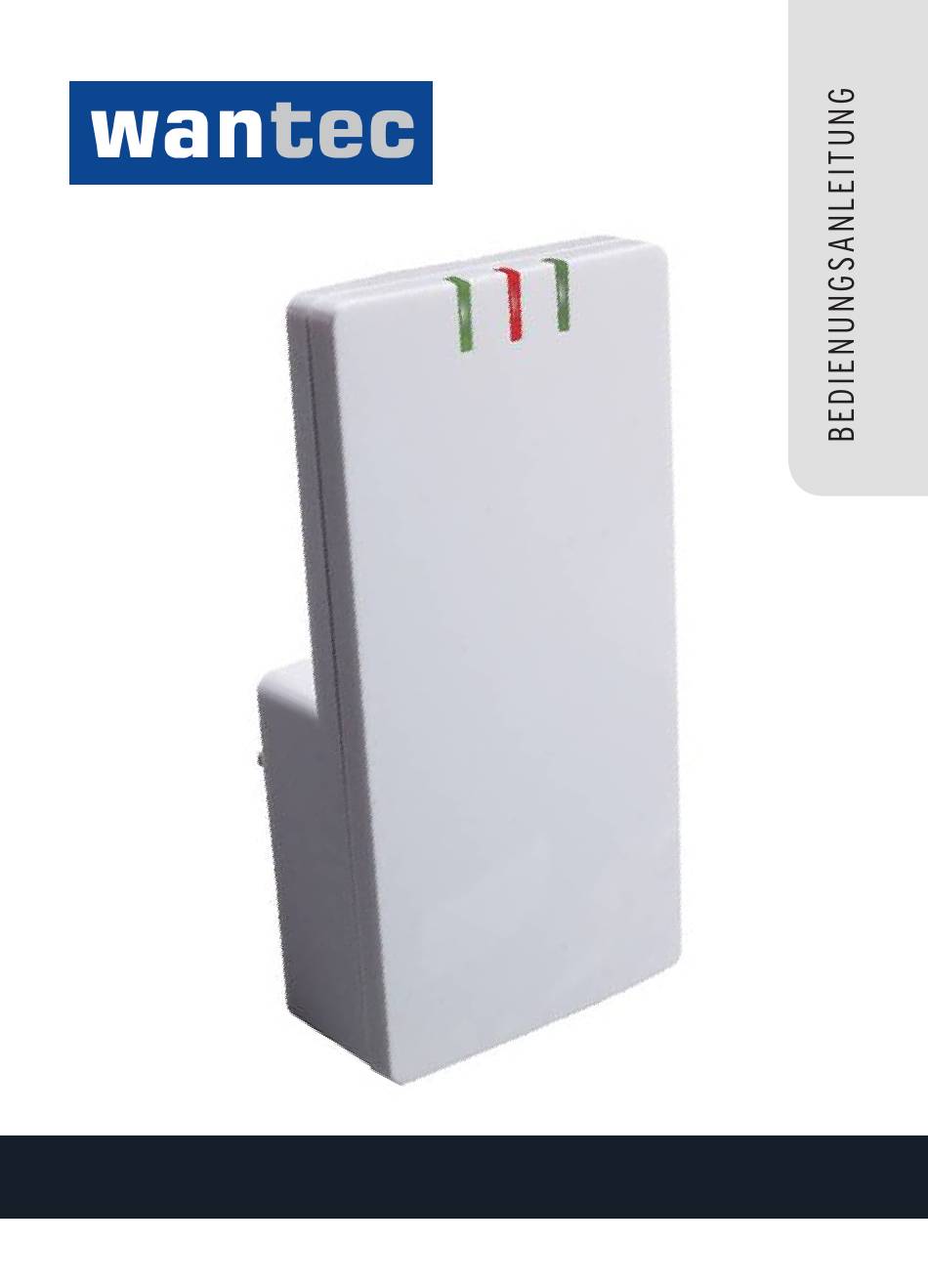

- Seite 1 DECT Repeater SAT...
-
Seite 2: Inhaltsverzeichnis
Mehrzellenmodus aktivieren Inbetriebnahme an DECT Basisstationen Sternkonfiguration im Repeater Mode Kaskade im Repeater Mode Werkseinstellung (RESET) Anschlüsse, LED, Taster Software Upgrade Fragen und Antworten Anmeldung mit System Code über PC APP Sicherheitshinweise Gewährleistung Hinweise zur Rücknahme des Gerätes CE Konformität www.wantec.de... - Seite 3 HERZLICHEN GLÜCKWUNSCH Mit dem DECT Repeater SAT haben Sie einen neuartigen DECT Repeater erworben. Für den DECT Repeater SAT wurde ein neues Verfahren entwickelt, um die DECT-Reichweite von DSL-Routern – z.B. dem Speedport der Deutsche Telekom - abhörsicher zu verlängern.
-
Seite 4: Inbetriebnahme Am Dsl-Router
Andernfalls wiederholen Sie den Vorgang ab Punkt 2. 4. Schalten Sie dieses Telefon aus. Wiederholen Sie den Vorgang ab Punkt 2, um ggfs. weitere DECT Mobilteile anzumelden. Bringen Sie den DECT Repeater SAT und die Mobilteile an den Betriebsstandort des Repeaters. www.wantec.de... -
Seite 5: Betriebsstandort Des Repeaters
DECT Basisstation b) Abstand zwischen dem Repeater und der Basisstation nicht kleiner als 10 Meter c) LED2 leuchtet grün Wenn der DECT Repeater SAT in Betrieb ist, schalten Sie Ihre DECT Mobilteile ein. Sie haben nun eine abhörsichere Reichweitenverlängerung eingerichtet! Wenn Sie ein Gigaset Mobilteil verwenden möchten, müssen... -
Seite 6: Mehrzellenmodus Aktivieren
2. DECT Mobilteil anmelden (siehe Mobilteil-Handbuch). Wichtig: wählen Sie die nächste freie Basis aus. Hinweis: Systemcode eingeben: „0000“ oder eigene PIN. Anmeldung läuft... 3. Der DECT Repeater SAT geht wieder in den Betriebsmodus. 4. Im Mobilteil-Menü „Beste Basis“ wählen (siehe Mobilteil-Betriebshandbuch). -
Seite 7: Inbetriebnahme An Dect Basisstationen
Nähe der DECT-Basisstation ein. 2. Schalten Sie die DECT-Basisstation in den Repeatermodus (siehe Betriebshandbuch der DECT-Basisstation). 3. „Anmelden“ an der DECT-Basisstation drücken. 4. Der DECT Repeater SAT wechselt in den Betriebsmodus. Bringen Sie den DECT Repeater SAT an den Betriebsstandort des Repeaters. www.wantec.de... -
Seite 8: Sternkonfiguration Im Repeater Mode
Im REP Mode können bis zu 5 Repeater „sternförmig“ um die DECT-Basis angeordnet werden. DECT-Basis angeordnet werden. Für die Inbetriebnahme müssen - wie im Kapitel „Inbetrieb- nahme an DECT-Basisstationen“ beschrieben - alle Repeater nacheinander an der DECT-Basis registriert werden. www.wantec.de... - Seite 9 Alle Repeater müssen mit LED2 = grün eine ausreichende Verbindung zur DECT-Basis haben. Wenn Sie einen Repeater austauschen, müssen Sie vorher die anderen Repeater in Sichtweite der DECT-Basis bringen und einschalten. Danach können sie den neuen Repeater an der DECT-Basis registrieren. www.wantec.de...
-
Seite 10: Kaskade Im Repeater Mode
Die Einrichtung einer Kaskade oder eines Sterns wird vom DECT Repeater SAT selbstständig durchgeführt. Der DECT Repeater SAT orientiert sich dabei an der Funkver- sorgung der Basisstation. Wenn ein Repeater die DECT-Basis funktechnisch nicht mehr „sieht“, dann sucht er alternativ den Zugang zur DECT-Basis über einen anderen Repeater. - Seite 11 Anordnung automatisch als Kaskade oder als Stern. • Die Repeater an der DECT-Basis registrieren und dabei in Sichtweite halten. • Nach Registrierung die Repeater an ihre Betriebsstandorte bringen. Nicht alle DECT-Basisstationen unterstützen die Kaskadenkon- figuration (hop=0). Kontaktieren Sie ggfs. den Hersteller der DECT-Basisstation. www.wantec.de...
-
Seite 12: Werkseinstellung (Reset)
Durch langes Drücken (5 Sekunden) des seitlichen Tasters aktivieren Sie die RESET-Funktion des Gerätes. Dadurch wird das Gerät auf die werkseitige Einstellung zurückgesetzt. Alle vorherigen Anmeldungen und Einstellungen sind gelöscht. Nach einem RESET geht der Repeater automatisch in den Suchmodus für die DECT-Basisstation. www.wantec.de... -
Seite 13: Anschlüsse, Led, Taster
ANSCHLÜSSE, LED, TASTER Element LED1 Spannungsversorgung (ein/aus) LED2 DECT-Versorgung (3-farbig) LED3 Verbindung aktiv (ein/aus) Taster (Reset, Betriebsmode, SF) USB Anschluss (SW Upgrade) www.wantec.de... -
Seite 14: Software Upgrade
Sollte ein Software Upgrade für Ihren DECT Repeater SAT verfügbar sein (Informationen hierzu erhalten Sie im Inter- net), können Sie mit einer PC APP über ein USB-Kabel den DECT Repeater SAT mit einer neuen Software laden. Die PC APP kann auf der Internetseite von wantec heruntergeladen werden. -
Seite 15: Sicherheitshinweise
Flüssigkeiten und Dämpfen. Reinigen Sie das Gerät mit einem weichen, leicht feuchten Tuch. Scharfe Reinigungsmittel oder Lösungsmittel sind nicht geeignet. Das Gerät darf nur von authorisiertem Service-Personal geöffnet bzw. repariert werden. Händigen Sie diese Bedienungsanleitung mit aus, wenn Sie das Gerät an eine andere Person weitergeben. www.wantec.de... -
Seite 16: Gewährleistung
GEWÄHRLEISTUNG Der Händler, bei dem Sie das Gerät erworben wurde, leistet für Material und Herstellung des DECT Repeater SAT eine Gewährleistung von 2 Jahren ab der Übergabe (Kaufbeleg). Dem Käufer steht im Mangelfall zunächst das Recht auf Nacherfüllung zu. Die Nacherfüllung beinhaltet entweder die Nachbesserung oder die Lieferung eines Ersatzprodukts. -
Seite 17: Hinweise Zur Rücknahme Des Gerätes
HINWEISE ZUR RÜCKNAHME DES GERÄTES Hat Ihr DECT Repeater SAT ausgedient, bringen Sie das Gerät bitte zur Sammelstelle Ihres kommunalen Entsorgungsträgers (Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich gehalten, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. -
Seite 18: Ce Konformität
(Richtlinie des Europäischen Parlaments und des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten be- treffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen). Die Konformität mit den o. a. Richtlinien wird durch das CE-Zeichen bestätigt. Die CE-Konformitätserklärung kann unter folgender Adresse eingesehen werden: http://www.wantec.de/spezialloesungen/dect-technik/ dect-repeater-sat.html unter Downloads www.wantec.de... - Seite 19 Hersteller innovativer Lösungen der Türkommunikation und 19” Technik DECT Technologie Türsprechanlagen IP, a/b und GSM 2 Draht Netzwerktechnik 2wIP 19“ Aufrüstsätzen für Telefonanlagen dünne Patchkabel in Industriequalität...
- Seite 20 Inhaber: Stefan Rupp Im Riegel 27 D - 73450 Neresheim Telefon: +49 (0) 73 26 / 9 20 96 - 0 Telefax: +49 (0) 73 26 / 9 20 96 - 99 E-Mail: service@wantec.de www.wantec.de...
