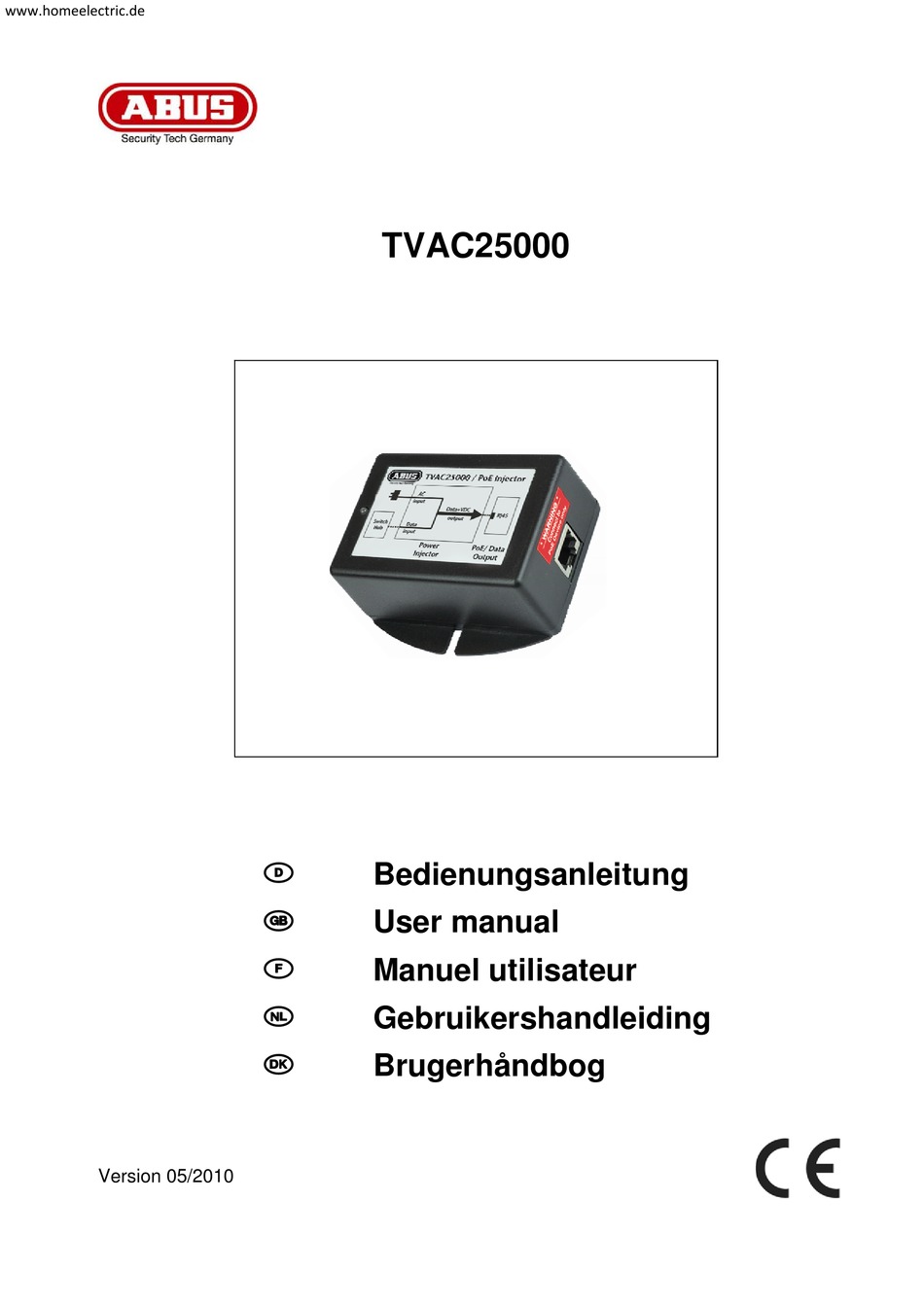

- Seite 1 TVAC25000 Bedienungsanleitung User manual Manuel utilisateur Gebruikershandleiding Brugerhåndbog Version 05/2010...
- Seite 2 Deutsch Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angabe der entsprechenden Seitenzahlen auf Seite 4.
- Seite 3 TVAC25000 Bedienungsanleitung Version 05/2010 Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!
-
Seite 4: Einführung
Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei... -
Seite 5: Symbolerklärung
Deutsch Symbolerklärung Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag. Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind. Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen. -
Seite 6: Auspacken
Deutsch Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten! Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden: • Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht. • Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an. -
Seite 7: Inhaltsverzeichnis
Deutsch Inhaltsverzeichnis Bestimmungsgemäße Verwendung ..................... 5 Lieferumfang ............................5 Merkmale und Funktionen ........................5 Beschreibung der Anschlüsse ......................6 Beschreibung der Anschlussvarianten ....................6 5.2 Verwendung mit PoE-fähigen Endgeräten ..................6 5.2 Verwendung mit nicht PoE-fähigen Endgeräten ................7 Wartung und Reinigung ......................... 7 6.1 Wartung ............................ -
Seite 8: Bestimmungsgemäße Verwendung
Der Strom wird mit 48 Gleichspannung über die ungenutzten Adernpaare eines Netzwerkkabels der Kategorie 5 übertragen. Der Injektor kann mit PoE-fähigen ABUS IP Kameras genutzt werden. In Verbindung mit dem PoE Splitter (TVAC25010) kann dieser Injektor zur kombinierten Spannungs- und Datenübertragung an ABUS IP Kameras ohne PoE genutzt werden. -
Seite 9: Beschreibung Der Anschlüsse
Deutsch 4. Beschreibung der Anschlüsse Beschreibung der Anschlüsse: Spannungsversorgung 100 – 260 VAC, Netzkabel RJ-45 Eingang Geschirmte RJ-45 Buchse für z.B. Router, Access Point etc. RJ-45 Ausgang Geschirmte RJ-45 Buchse für die PoE Übertragung 5. Beschreibung der Anschlussvarianten 5.1 Verwendung mit PoE-fähigen Endgeräten Achtung: Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass das Endgerät PoE-fähig ist. -
Seite 10: Verwendung Mit Nicht Poe-Fähigen Endgeräten
Deutsch 5.2 Verwendung mit nicht PoE-fähigen Endgeräten Achtung: Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass das Endgerät eine Spannungsversorgung von 12 VDC benötigt. PoE Injektor PoE Splitter 1. Nehmen sie den Injektor in Betrieb, die LED leuchtet nun rot. 2. -
Seite 11: Reinigung
Deutsch 6.2 Reinigung Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen). -
Seite 12: Technische Daten
Deutsch 9. Technische Daten Typennummer TVAC25000 Eingänge 1x RJ-45 (Daten), 1x Spannungseingang (3-poliges Netzkabel) Eingangsspannung 100 – 260 VAC (47 – 63 Hz) Eingangsstrom 0,4 A @ 110 VAC 0,2 A @ 220 VAC Ausgänge 1x RJ-45 (PoE, Daten & Spannung) - Seite 52 We reserve the right to change the technical or physical specifications. F Note de l’éditeur Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à...
