Inhaltszusammenfassung für Show Tec Infinity iW-715

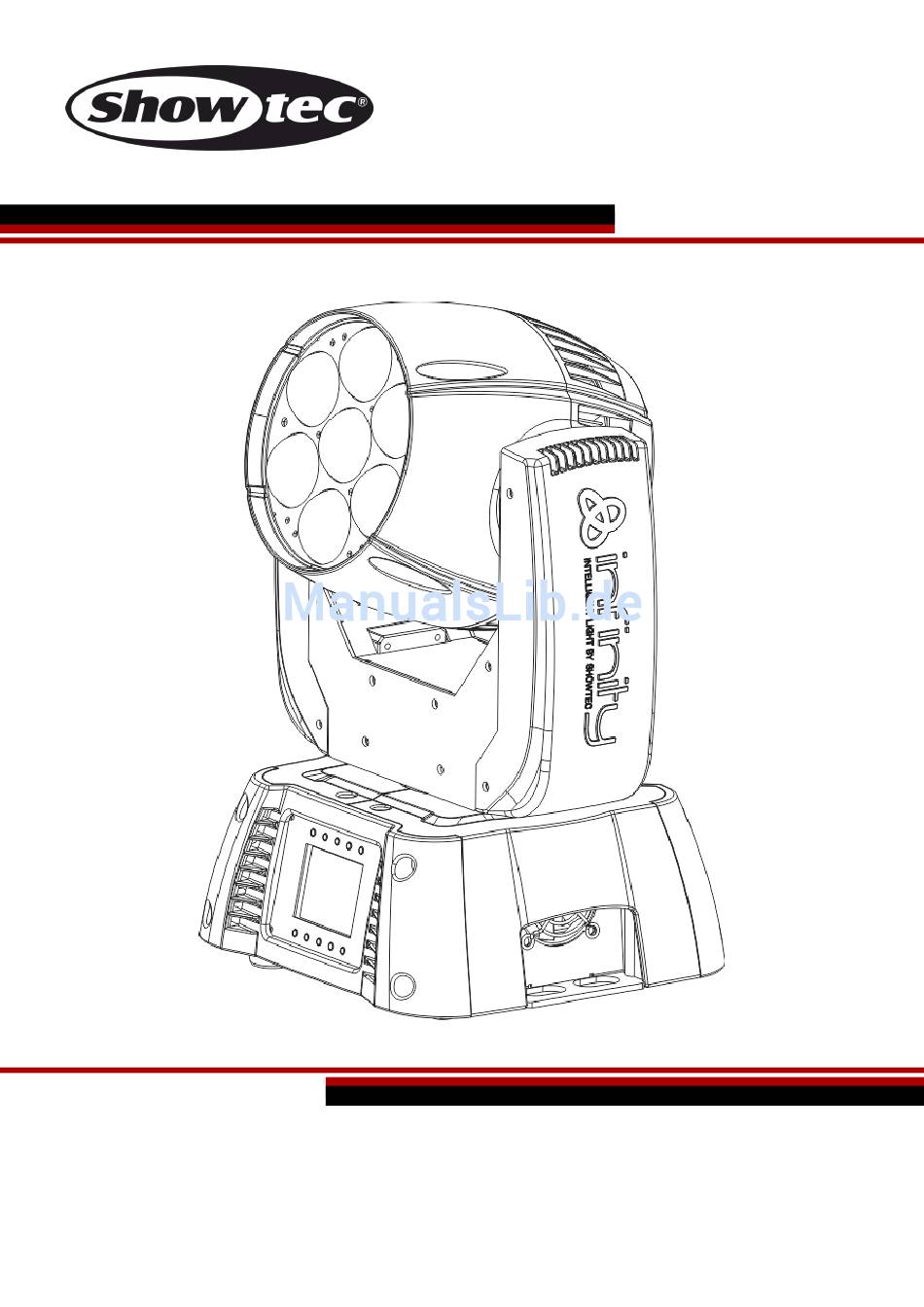

- Seite 1 HANDBUCH DEUTSCH Infinity iW-715 Bestellnummer: 41520 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Infinity iW-715 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................5 Netzanschlüsse ................................7 Rückgabe ..................................7 Reklamationen ................................7 Beschreibung des Geräts ..............................8 Übersicht ..................................9 Rückseite ..................................9 Installation ..................................10 Setup und Betrieb ................................10 Steuerungsmodi ................................10... -
Seite 3: Warnung
Infinity iW-715 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 Infinity iW-715 Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden. Bitte beachten Sie, dass wir für Schäden, die durch manuelle Änderungen entstehen, keine Haftung übernehmen. Dieses Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Lassen Sie Wartungsarbeiten nur von qualifizierten Technikern durchführen.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Infinity iW-715 Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Infinity. Der Hersteller haftet nicht für Schäden durch Fehlgebrauch oder fehlerhafte Installation. -
Seite 6: Montage
Infinity iW-715 Montage Beachten Sie die europäischen und internationalen Richtlinien zur Montage, dem Anbringen an Traversen und allen weiteren Sicherheitsmaßnahmen. Versuchen Sie nicht, das Gerät selbst zu installieren! Lassen Sie die Installation immer von einem Vertragshändler vornehmen! Verfahrensweise: ● Falls der Projektor von der Decke oder hohen Balken herabgelassen werden soll, muss ein professionelles Traversensystem verwendet werden. - Seite 7 Infinity iW-715 Anbringen einer Halterung auf der Unterseite des Geräts Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und Sachschäden führen! Bestellnummer: 41520...
-
Seite 8: Netzanschlüsse
Infinity iW-715 Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA Stift BRAUN GELB/KUPFER PHASE... -
Seite 9: Beschreibung Des Geräts
Infinity iW-715 Beschreibung des Geräts Funktionen Der Showtec Infinity iW-715 LED Wash ist ein Movinghead mit hoher Leistung und hervorragenden Effekten. ● Strahler & Washer ● Motoren mit großem Drehmoment ● Ultraschnelle Bewegungen ● 1 Schellenhalterung ● Dimmerkurven: Linear, Rechteck, I-Rechteck, S-Kurve ●... -
Seite 10: Übersicht
Infinity iW-715 Übersicht Strahlungswinkel 7°/25°/50°, manuelle Einstellung Abb. 01 01) Linse mit verstellbarem Strahlungswinkel 02) Menü-Tasten + LCD-Display Rückseite 03) 3-poliger DMX-Eingang (IN) 04) 3-poliger DMX-Ausgang (OUT) 05) Erde 06) Sicherung F4AL 250V 07) Neutrik Powercon-Ausgang 08) Neutrik Powercon-Eingang Abb. 02 HINWEIS: Um dieses Gerät richtig bedienen zu können, sind DMX-Kenntnisse erforderlich. -
Seite 11: Installation
Infinity iW-715 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iW-715 LED Wash und versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Versorgen Sie das System erst mit Strom, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 12: Mehrere Infinitys (Dmx-Steuerung)
Infinity iW-715 Mehrere Infinitys (DMX-Steuerung) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). 03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an. -
Seite 13: Verbinden Der Geräte
• DAP-Audiokabel für anspruchsvolle Anwender. Außergewöhnliche Audio-Eigenschaften und Verbindungsstück von Neutrik®. Artikelnummer FL71150 (1,5m.), FL713 (3m.), FL716 (6m.), FL7110 (10m.). Der Infinity iW-715 LED Wash kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bestellnummer: 41520... -
Seite 14: Bedienfeld
Infinity iW-715 Bedienfeld Start Bearbeitungsmenü Einstellungsmodus Adresseinstellung Infinity-Logo Pfeiltaste nach oben Pfeiltaste nach unten OK/ENTER Pfeiltaste nach links Pfeiltaste nach rechts LCD-Display Abb. 05 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. -
Seite 15: Menü-Übersicht
Infinity iW-715 Menü-Übersicht Bestellnummer: 41520... -
Seite 16: Hauptmenü-Optionen
Infinity iW-715 Hauptmenü-Optionen DMX-Adresse Bearbeitungsmodus Einstellungsmenü Voreingestellte Programme Testmodus Info Start Hoch Bearbeitungsmenü Runter Einstellungsmodus Adresseinstellung Links Infinity-Logo Rechts 1. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. -
Seite 17: Bearbeitungsmodus
Infinity iW-715 2. Bearbeitungsmodus Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 3 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit von NO auf YES. -
Seite 18: Voreingestellte Programme
Infinity iW-715 03) Stellen Sie den Wert dann mit von NO auf YES. 04) Einige Menüs haben mehr Optionen als die übliche Yes- und No-Auswahl: Pan Angle (Pan-Winkel): 540°, 360°, 180° Tilt Angle (Tilt-Winkel): 270°, 180°, 90° P/T Speed (P/T-Geschwindigkeit) -
Seite 19: Testmenü
Infinity iW-715 5. Testmenü Mit diesem Menü können Sie den gewünschten Modus einstellen. 01) Drücken Sie und wählen Sie dann aus. 02) Drücken Sie , um die Auswahl zu bestätigen. Sie können 2 verschiedene Modi auswählen. Wählen Sie den gewünschten Modus mit den Pfeiltasten aus: 03) Stellen Sie den Wert dann mit zwischen 000 und 255 ein. -
Seite 20: Dmx-Kanäle
Infinity iW-715 DMX-Kanäle 14 Kanäle ( Advanced) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 21 Infinity iW-715 85-89 Farbe 17 90-94 Farbe 18 95-99 Farbe 19 100-104 Farbe 20 105-109 Farbe 21 110-114 Farbe 22 115-119 Farbe 23 120-124 Farbe 24 Kanal 11 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein 0-255 Von Schwarz bis maximale Helligkeit Kanal 12 –...
- Seite 22 Infinity iW-715 Kanal 13 - Kanalfunktionen Keine Funktion 10-14 Blackout während Pan/Tilt-Bewegung 15-19 Reserviert 20-24 Reserviert 25-29 Reserviert 30-34 Reserviert 35-39 Reserviert 40-44 Reserviert 45-49 Reserviert 50-54 Pan-Reset nach 3 Sekunden 55-59 Tilt-Reset nach 3 Sekunden 60-64 Reserviert 65-69 Reserviert 70-74 Alles zurücksetzen...
-
Seite 23: Kanäle (Basic)
Infinity iW-715 7 Kanäle (Basic) Kanal 1 – Horizontale Bewegung (Pan) Schieben Sie den Schieberegler nach oben, um den Movinghead horizontal (PAN) zu bewegen. Die schrittweise Einstellung erfolgt über den Schieberegler (0-255, 128 – Mitte). Der Movinghead kann 540° gedreht und bei jeder beliebigen Position angehalten werden. - Seite 24 Infinity iW-715 175-179 Keine Funktion 180-201 CW-Farbverlauf von schnell nach langsam 202-207 Farbe hier anhalten 208-229 CCW-Farbverlauf von schnell nach langsam 230-234 Keine Funktion 235-249 Color Jump von schnell nach langsam 250-255 Musiktaktung Kanal 5 – Dimmer (Shutter und RGBW-Farben müssen geöffnet sein...
-
Seite 25: Kanaleinstellungen
Abb. 06 Wartung Der Infinity iW-715 LED Wash von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Leistung mit der Zeit erheblich. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. -
Seite 26: Ersetzen Des Akkus
Infinity iW-715 Ersetzen des Akkus (muss von einem qualifizierten Techniker durchgeführt werden!) 01) Ziehen Sie den Netzstecker ab. 02) Lösen Sie die 6 Schrauben auf der Vorderseite des Geräts. 03) Ziehen Sie vorsichtig die Frontabdeckung ab. 04) Ziehen Sie den Stecker aus der PCB ab. -
Seite 27: Fehlersuche
Infinity iW-715 Fehlersuche Kein Licht Diese Anleitung zur Fehlersuche soll bei der Lösung einfacher Probleme helfen. Falls ein Problem auftreten sollte, führen Sie die untenstehenden Schritte der Reihe nach aus, bis das Problem gelöst ist. Sobald das Gerät wieder ordnungsgemäß funktioniert, sollten die nachfolgenden Schritte nicht mehr ausgeführt werden. - Seite 28 Infinity iW-715 Problem Mögliche Ursache(n) Lösung Ein oder mehrere Das Gerät erhält keinen Strom. ● ·Überprüfen Sie, ob das Gerät Geräte sind völlig eingeschaltet ist und dass die Kabel tot. angeschlossen sind. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. Die Geräte starten Der Controller ist nicht ●...
-
Seite 29: Technische Daten
Infinity iW-715 Technische Daten Modell: Showtec Infinity iW-715 LED Wash Eingangsspannung: 100-240 VAC Kont. Leistung: Max. 173W bei Höchstleistung Sicherung: F4AL / 250V Abmessungen: 204 x 219 x 342 mm (LxBxH) Gewicht: 6,1 kg Bedienung und Programmierung Signal Pin OUT:... -
Seite 30: Notizen
Infinity iW-715 Notizen Bestellnummer: 41520... - Seite 31 Infinity iW-715 Bestellnummer: 41520...
- Seite 32 Infinity iW-715 Bestellnummer: 41520...
- Seite 33 ©2014 Showtec...
