2 Produktbeschreibung
2.1 Gerätebeschreibung
Das FreeCon-Contactless-Power-System
(FCP-System) besteht aus einer Primär-
seite und mindestens einer Sekundärseite.
1
3
4
5

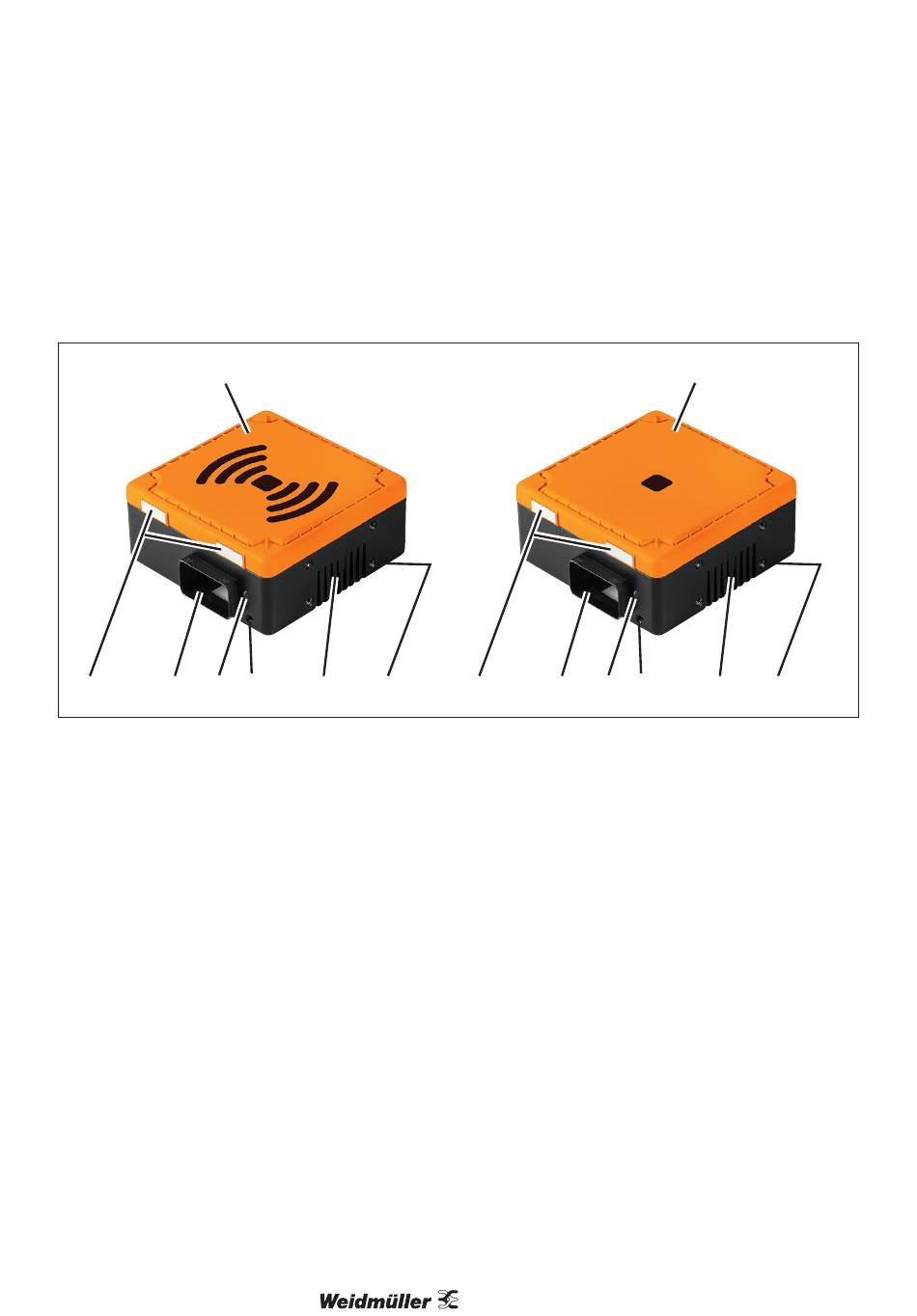

Geräteübersicht
1 Primärseite (Sender)
2 Sekundärseite (Empfänger)
3 Markierer (aufgeklebt)
4 PushPull-Powerport (für Steckverbinder
nach PROFINET-Standard)
5 Status-LED
6 Erdanschluss
7 Kühlrippen
8 Typenschild
FCP-Systeme kommen überall dort zum
Einsatz, wo konventionelle Steckverbinder
einem hohen Verschleiß unterliegen (z. B.
durch häufige Steckzyklen, Kontaktab-
brand, verbogene Kontakte), sowie bei
Anwendungen, bei denen die Energiezu-
führung automatisiert werden soll.
2449720000/03/06.2017
6
7
8
3
4
5
6
2.2 Funktionsbeschreibung
Von der Primärseite mit angeschlossener
Stromquelle wird elektrische Energie zur
Sekundärseite übertragen, an die ein
Verbraucher angeschlossen ist. Die Über-
tragung funktioniert kontaktlos über einen
Luftspalt von max. 5 mm. Die beiden FCP-
Elemente können sich axial, vertikal und
horizontal einander nähern. Auch während
Rotation kann Energie übertragen werden
(Drehachse = Mittelpunktachse).
Bei Betrieb mit einer SPS kann die Span-
nung auf der Sekundärseite von der Pri-
märseite ein- und ausgeschaltet werden.
2
7
8
5
