Installation und Bedienung Holen Sie das Beste aus Ihrem evohome System heraus Vielen Dank, dass Sie sich für den drahtlosen evohome Heizkörperregler entschieden haben. Wenn Sie den Heizkörperregler in Ihr bestehendes evohome System einbinden, können Sie weitere Räume (Zonen) unabhängig voneinander regeln. Dabei lässt sich bei mehr Komfort zusätzlich Energie einsparen. - Seite 4 Holen Sie das beste aus Ihrem evohome System heraus...
- Seite 5 Installation und Bedienung Holen Sie das Beste aus Ihrem evohome System heraus Folgen Sie diesen Anweisungen, um das evohome System einzurichten. Geräte, die mit Netzspannung versorgt werden, müssen von einem Fachmann installiert werden. Bevor Sie beginnen Prüfen Sie, ob Sie alle für Ihr System benötigten Geräte haben: Sie benötigen das evohome Bediengerät und für jeden Heizkörper einen Heizkörperregler.
-
Seite 6: Übersicht Über Den Heizkörperregler

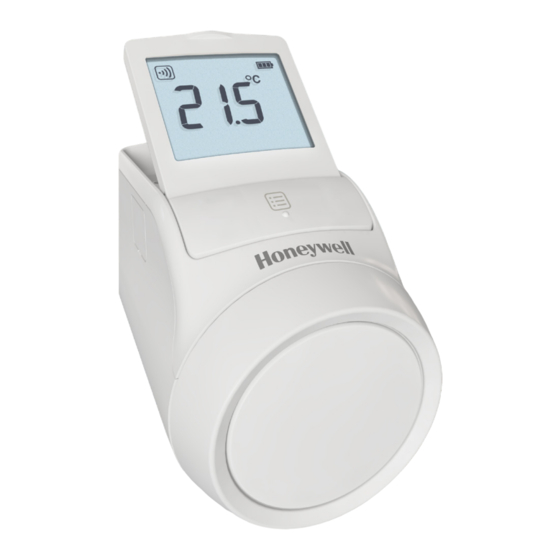

Was im Paket ist Was im Paket ist 1 x Heizkörperregler mit Ventiladapter für Standardventile M30x1,5 1 x Danfoss Adapter-Set (RA, RAV, RAVL) 1 x Displayhalter 2 x Mignon Batterien AA Übersicht über den Heizkörperregler Zeigt an, dass der Raumsoll- wert manuell geändert wurde Funk-Kommunikationsfehler Bediensperre... -
Seite 7: Heizkörperregler In Betrieb Nehmen
Installation und Bedienung Heizkörperregler in Betrieb nehmen Wenn Sie einen oder mehrere Heizkörperregler in Betrieb nehmen, müssen die Geräte zuerst mit dem evohome Bediengerät verbunden werden (Binding). Das Binding ist erforderlich, damit die Geräte miteinander kommunizieren können. Wenn ein Gerät mit dem evohome Bediengerät verbunden ist, wird das Binding (Verbindung) dauerhaft im Gerät gespeichert, auch bei Stromausfall. -
Seite 8: Batterien Einlegen Und Heizkörperregler Verbinden
Heizkörperregler in Betrieb nehmen Schritt 1 Batterien einlegen und evohome Heizkörperregler verbinden Bediengerät Drehrad entfernen. Wenn Sie nicht der GEFÜHRTEN KONFI- Batteriedeckel öffnen und die GURATION folgen, be- bereitgestellten AA-Batterien einsetzen. achten Sie die Schritte auf Ihrem evohome Deckel schließen und Abdeckung Bediengerät: wieder anbringen. -
Seite 9: Heizkörperregler Installieren
Installation und Bedienung Schritt 2 Heizkörperregler installieren Raum (Zone) für den Heizkörperregler wählen. Schieber in Position "offen" stellen. Ventiladapter vom Heizkörperregler trennen. Abhängig vom vorhandenen Drehrad entgegen dem Uhrzeigersinn Thermostatventl bis zum Anschlag drehen. wird eventuell einer Vorhandenen Thermostat vom der mitgelieferten Adapter benötigt: Heizkörperventil entfernen. - Seite 10 Heizkörperregler in Betrieb nehmen Schritt 2 – Fortsetzung Batterien sichern Heizkörperregler sichern...
- Seite 11 Installation und Bedienung Schritt 3 Funktest Signalstärke des Funksignals zwischen Heiz- körperregler und evohome Bediengerät testen. Am Heizkörperregler für die gewählte Zone Taste drücken. Der Name der Zone erscheint. Taste ca. 5 Sekunden lang gedrückt halten. Mit dem Drehrad FUNKTEST wählen. Taste erneut drücken.
-
Seite 12: Erweiterte Einstellungen
Heizkörperregler in Betrieb nehmen Erweiterte Einstellungen Grundeinstellungen Bei Bedarf lassen sich 12 Grundeinstellungen (Parameter) anpassen. Parameter ändern Taste ca. 5 Sekunden lang gedrückt halten, bis Parameter 1 blinkt (linke Ziffer). Mit dem Drehrad den gewünschten Parameter (linke Ziffer) wählen. Taste drücken, um den Parameter zu bearbeiten (rechte Ziffer). -
Seite 13: Parameterliste
Installation und Bedienung Parameter-Liste Parameter Bedeutung Einstellungen Sprache einstellen 1 Sprache 1 ... 6 2 = Deutsch* Hintergrundbeleuchtung 0 = ausgeschaltet 2 beleucht 1 = aktiviert* Das Display wird eingeschaltet, wenn das Drehrad bewegt oder die Taste gedrückt wird. Dauer der Fensterfunktion 0 = ausgeschaltet 3 Fens Zeit Bei Fenstererkennung wird das Heizkörperventil für die... -
Seite 14: Inhaltsverzeichnis
Bedienung des Heizkörperreglers Bedienung des Heizkörperreglers Der Heizkörperregler regelt die Raumtemperatur entsprechend der Vorgaben des evohome Bediengeräts, ohne dass weitere Einstellungen am Heizkörperregler vorgenommen werden müssen. Manuelle Änderungen der Raumtemperatur können jederzeit direkt am Heizkörperregler vorgenommen werden. In diesem Abschnitt Manuelle Temperaturänderung Anzeige des Raum-(Zonen-)Namens Batterien tauschen... -
Seite 15: Manuelle Temperaturänderung
Installation und Bedienung Manuelle Temperaturänderung Manuelle Änderung der Raumsollwert-Temperatur Die Raumsollwert-Temperatur kann jederzeit mit dem Drehrad geändert werden. Die geänderte Raumsollwert-Temperatur ist bis zum nächsten Schaltpunkt gültig. Das Symbol zeigt an, dass die Temperatur manuell geändert wurde. Beim nächsten Schaltpunkt erlischt das Symbol. Heizkörperregler ausschalten Wird das Drehrad solange gegen den Uhrzeigersinn gedreht, bis OFF erscheint,... -
Seite 16: Anzeige Des Raum-(Zonen-)Namens
Bedienung des Heizkörperreglers Anzeige des Raum-(Zonen-)Namens Raumname (Zonenname) am Heizkörperregler anzeigen Taste drücken. Der dem Heizkörperregler zugeordnete Raum-(Zonen-)name wird kurz angezeigt. DRÜCKEN Batterien tauschen... -
Seite 17: Automatische Überwachungsfunktionen
Installation und Bedienung Automatische Überwachungsfunktionen Fensterfunktion Wenn Sie ein Fenster öffnen und die Temperatur dadurch sinkt, schließt der Heizkörperregler das Heizkörperventil um Energie zu sparen. Im Display erscheint window und das Symbol wird am evohome Bediengerät für diesen Raum angezeigt. Wenn die Temperatur wieder ansteigt, spätestens aber nach der eingestellten Zeit (Werkseinstellung: 30 Minuten), öffnet der... -
Seite 18: Notbedienung
Bedienung des Heizkörperreglers Notbedienung Notbedienung bei leeren Batterien Schieber in die offene Position bringen. Heizkörperregler vom Ventilaufsatz abziehen. Heizkörperventil mit dem Stellrad am Der Heizkörper wird Ventilaufsatz von Hand bedienen: nur warm werden, wenn die Heizung Gegen den Uhrzeigersinn = Ventil öffnen eingeschaltet ist. -
Seite 19: Fehler Und Behebung
Installation und Bedienung Fehler und Behebung Problem/Anzeige Mögliche Ursache Behebung Batterien leer Batterien wechseln. Keine Funk-Kommunikation Funkverbindung zwischen Heizkörperregler und evohome Bediengerät prüfen (Funktest). Symbole blinken Binding wiederholen. Spannungsversorgung am evohome Bediengerät und am Heizkörperregler prüfen. Funkverbindung Funkverbindung zwischen Heizkörperregler und kein sync unterbrochen evohome Bediengerät prüfen. -
Seite 20: Technische Daten
Technische Daten Technische Daten THR092HRT Schutzklasse IP30 Funkkommunikation ISM (868.0...870.0 MHz) RX Klasse 2 Reichweite: typisch 30 m innerhalb von Wohngebäuden Spannungsversorgung Batterietyp LR6, AA, AM3 Alkaline 2 x 1,5 V Lithium 2 x 1,5 V NiMH 2 x 1,2 V Heizkörperanschluss M30 x 1,5 Umgebungstemperatur... -
Seite 21: Entsorgung
Installation und Bedienung Hinweise zur Sicherheit Entsorgung Konformitätserklärung Hiermit erklärt Honeywell, dass sich WEEE-Richtlinie 2012/19/EC dieser Heizkörperregler THR092HRT Richtlinie über Elektro- und in Übereinstimmung mit den grund- Elektronik-Altgeräte legenden Anforderungen und den • Entsorgen Sie Verpackung anderen relevanten Vorschriften der und Produkt am Ende der Richtlinie 1999/5/EG befindet. - Seite 22 Binding und Funktest – Übersicht Binding und Funktest – Übersicht Taste kurz drücken Anzeige: Rauminformation Taste ca. 5 s gedrückt halten Bind Funktest Exit Taste Taste gedrückt Taste Taste halten, bis Test zurück zur Standardanzeige Binding geloescht Funksignal vom evohome Taste erfolgt...
- Seite 23 Installation und Bedienung...
- Seite 24 evohome www.homexpertbyhoneywell.com Novar GmbH a Honeywell Company Gartenstraße 49 58511 Lüdenscheid DEUTSCHLAND Hotline-Support Mo.–Fr. von 08:00–19:00 Uhr und Sa. von 09:00–16:00 Uhr Tel. 0180 6 70 70 50* * 0,20 Euro pro Anruf aus dem dt. Festnetz. Kosten für Anrufe aus dem Mobilfunknetz betragen max.
