Inhaltszusammenfassung für Flash-Board Flash-Board

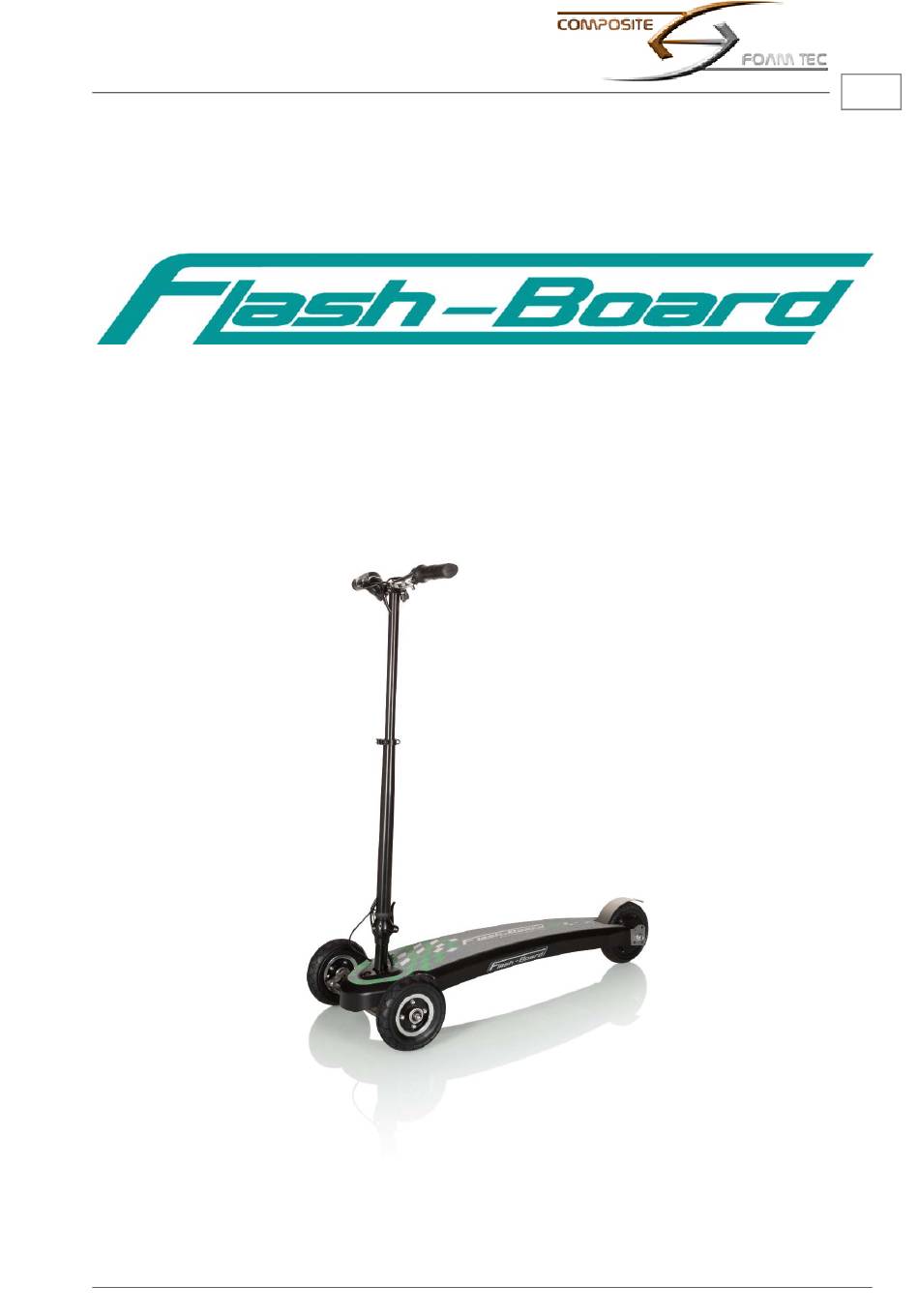

- Seite 1 05/2018 Bedienungsanleitung www.flashboard.eu 1/19...
- Seite 2 Kontakt T +49 (0) 8039 / 901460-0 F +49 (0) 8039 / 907460- 19 info@composite-foam-tec.com www.flash-board.eu Weitergabe sowie Vervielfältigung dieser Unterlage, Verwertung und Mitteilung ihres Inhalts sind nicht gestattet, soweit nicht ausdrücklich zugestanden. © Composite Foam Tec GmbH, 2017 Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Allgemeine Sicherheitshinweise ..............6 Bestimmungsgemäße Verwendung ..............6 Sicherheitshinweise Bedienung ..............7 Sicherheitshinweise Montage ................ 7 Technische Daten ..................7 Technische Date Flash-Board ................. 7 Technische Daten Akku ................8 Beschreibung Flash-Board ................. 9 Übersicht, Bedienelemente ................9 Sicherheitseinrichtungen ................10 Montage ..................... - Seite 4 Bedienelemente Lenker – Ein- und Ausschalten, Gas geben und bremsen ..... 13 Ein- und Ausschalten .................. 14 Gas geben ....................14 Bremsen ....................14 Auf- und Absteigen ..................14 Reinigung und Pflege ................15 Reifen ..................... 15 Äußere Reinigung ..................15 Störungsbehebung und Reparaturen ............
-
Seite 5: Einleitung
Das Flash-Board ist eine völlig neue Art der Fortbewegung. Grundvoraussetzung für das Fahren mit dem Flash-Board ist, dass der Fahrer in der Lage sein muss, ein Fahrrad alleine und ohne fremde Hilfe fahren zu können. Wie beim Fahren mit einem Fahrrad sind insbesondere die Bedienung der Bremsen und der Gleichgewichtssinn von besonderer Bedeutung. -
Seite 6: Sicherheit
Der Flash-Board entspricht NICHT den Anforderungen des Kraftfahrtbundesamtes und ist nicht für den Betrieb auf öffentlichen Straßen, Wegen oder Autobahnen vorgesehen. • Betreiben Sie dieses Flash-Board NICHT im Straßenverkehr, auf nassem, gefrorenem, öligem oder unbefestigtem Untergrund oder unter dem Einfluss von Drogen oder Alkohol. Vermeiden Sie unebene Oberflächen, Schlaglöcher, rissige Oberflächen und Hindernisse. -
Seite 7: Sicherheitshinweise Bedienung
• Fahren Sie diesen Flash-Board nie mit mehr als einer Person gleichzeitig. • Der Flash-Board darf nicht von Personen mit einem Gewicht von mehr als 115kg genutzt werden. Diese Gewichtsangabe bezieht sich auf das Gesamtgewicht der Person mitsamt Kleidung und Ausrüstung HINWEIS! Der Hersteller haftet nicht für Schäden, die aus Nichtbeachtung der Sicherheits- und... -
Seite 8: Technische Daten Akku
Max. Neigungswinkel 10°, abhängig vom Gelände und dem Gewicht des Fahrers Wendekreis Auf der Stelle Stromversorgung Lithium-Ionen-Akku 24 Volt, 8700 mAh Ladegerät Eingang 100 - 240 Volt, 50 - 60 Hz, 4 A Ausgang 24 Volt, 4 A Abmessungen (LxBxH) 584 x 186 x 178 mm Bodenfreiheit 30 mm... -
Seite 9: Beschreibung Flash-Board
Beschreibung Flash-Board Übersicht, Bedienelemente Detail X 1. Lenker 2. Schnellspannverschluss 3. Bremsgriff mit LED Ladeanzeige 4. Gasgriff 5. Kabel / Bowdenzug Durchführung 6. Lenker Verriegelung 7 .Hinterrad Fußbremse www.flashboard.eu 9/19... -
Seite 10: Sicherheitseinrichtungen
Lassen Sie kleine Kinder nicht mit Folie spielen. Lieferumfang prüfen 1) Öffnen Sie die Verpackung. 2) Entnehmen Sie das Flash-Board und alle weiteren Teile aus dem Karton. 3) Überprüfen Sie den Lieferumfang, der sich wie folgt zusammensetzt: Pos. -
Seite 11: Auf-Und Zusammenklappen Der Lenkstange
Auf-und Zusammenklappen der Lenkstange 1) Um die Lenkstange einzuklappen lösen Sie die Verriegelung [1] und öffnen Sie den Schnapper nach unten. 2) Zum Umlegen des Lenkers halten Sie den Schnapper weiter nach unten gedrückt und klappen Sie den Lenker vorsichtig zurück. Einstellen der Lenkerhöhe Beim Verstellen der Lenkerhöhe müssen die Kabel / Bowdenzug in der Durchführung nachgeführt werden um eine Beschädigung zu vermeiden. -
Seite 12: 5.5.1 Einstellen Der Bremsen
Achten Sie darauf, dass der Akku in diesem Gerät NICHT tiefentladen wird. • Aus Sicherheitsgründen NICHT über 24 Stunden lang aufladen. Schalten Sie das Flash-Board AUS, wenn es nicht in Gebrauch ist. • Den Akku NIE in der Nähe von Feuer oder Hitze abstellen oder lagern. -
Seite 13: Ladegerät
Sollte die Versiegelung auf der Unterseite des Flash Board geöffnet werden, erlischt die Garantie Aufladen des Akkus 1) Stellen Sie sicher, dass das Flash-Board ausgeschaltet ist. 2) Verbinden Sie das Ladegerät zuerst mit dem Flash-Board und danach mit der Steckdose. HINWEIS! • Vermeiden Sie eine Überladung des Akkus! Bedienung Bedienelemente Lenker –... -
Seite 14: Ein- Und Ausschalten
Die Position „On“ des Schlüssels bezeichnet den An-Zustand, Flash-Board ist fahrbereit. Die Position „Off“ des Schlüssels bezeichnet den Aus-Zustand, Flash-Board ist nicht fahrbereit. Wird der Schlüssel auf die Position „On“ gesetzt, schaltet sich die Betriebs-LED auf der rechten Seite des Lenkers zu und zeigt den Ladestand des Akkus an. -
Seite 15: Reinigung Und Pflege
Der Griff kehrt in seine Ausgangsposition zurück. Die Ansteuerung des Motors wird gestoppt und das Fahrzeug wird allmählich gebremst. WARNUNG! Verlassen Sie das Standbrett erst, wenn das Flash-Board durch das Bremsen nahezu zum Stand gekommen ist. Reinigung und Pflege Für eine lange Lebensdauer sowie zur Vermeidung von Schäden und zur Sicherstellung der vollen... -
Seite 16: Reparaturen
Fachwerkstatt wechseln lassen Die Lenkstange klappt beim Rändelschrauben zu schwach Rändelschrauben anziehen Fahren um angezogen Flash-Board lässt sich nicht Lenkgestänge verschmutzt Lenkgestänge säubern lenken Reparaturen Reparaturen am Fahrzeug sollten nur von einer autorisierten Fachwerkstatt durchgeführt werden. Ein Umbauen oder Verändern des Produktes beeinträchtigt die Produktsicherheit. -
Seite 17: Außerbetriebnahme, Demontage Und Entsorgung
www.flashboard.eu 17/19...
