Fehlbedienungssperre in der Eckumlenkung (FBS-EUL)
Anwendungsbereich
Es gelten die Anwendungsdiagramme:
-max. 100 kg
-max. 130 kg
Folgende Dokumentationen werden benötigt:
-Profilvorschlag ALU20
-ALU Wartungsanleitung
-ALU Pflegeanleitung
-ALU Bedienungsanleitung
Unbedingt beachten:
Vorgaben/Hinweise zum Produkt und zur Haftung (Richtlinie VHBH sowie
vor- und mitgeltende Dokumente)!
Angaben der Profilhersteller bzw. Systeminhaber für Fenster und Fenstertüren!
H48.5200LS014DE-8

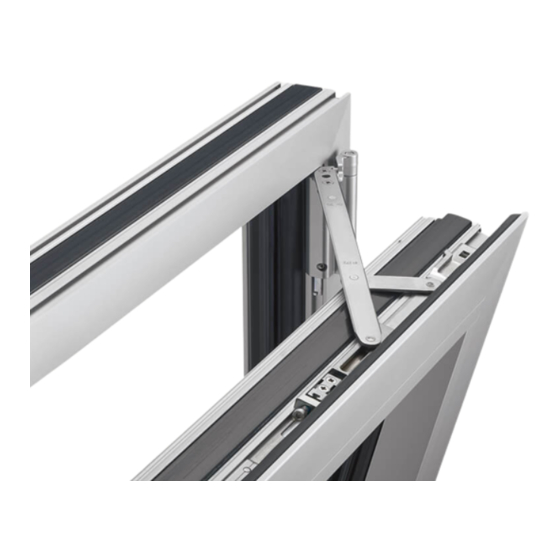

ALU 5200-DK
Anschlaganleitung
1-flg. Rechteck Dreh-Kipp
Aluminium Euronut 15/20
Kammermaß 21
Ausführungen A0004/A0006/A0022
Banddurchgang (BD) 5
Kipp-Punkt senkrecht (KPS)
Flügelbreite
Flügelhöhe
Flügelgewicht
Dokument-Nr.: H58.AWDLS003DE
Dokument-Nr.: H58.AWDLS004DE
Dokument-Nr.: H45.5200LS009DE
Dokument-Nr.: H45.5200LS006DE
Dokument-Nr.: H45.5200LS007DE
Dokument-Nr.: H45.5200LS008DE
Alle Dokumentationen siehe SIEGENIA Downloadportal!
BD5
Fenster
–
(mm)
365
1600
–
(mm)
550
2000
(kg)
max. 100/130
Fenstertür
–
365
1300
–
2000
2400
max. 100/130
04.2019
1/8
