FORCE BLÄSER mit Selbstantrieb Bedienungsanleitung
Patent #6,253,416 und andere Patente für
F902SPS, F902SPH, F1302SPH, F1802SPV
BILLY GOAT FORCE BLÄSER
Bedienungsanleitung
Fester Vorderreifen
Solides Vorderrad.
P/N 440279
1
Feststellbremse
Wirksam und leicht zu
verwenden, damit das
Gerät nicht wegrollt.
P/N 440140
Form No F030209B
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Billy Goat F902SPS
Inhaltszusammenfassung für Billy Goat F902SPS

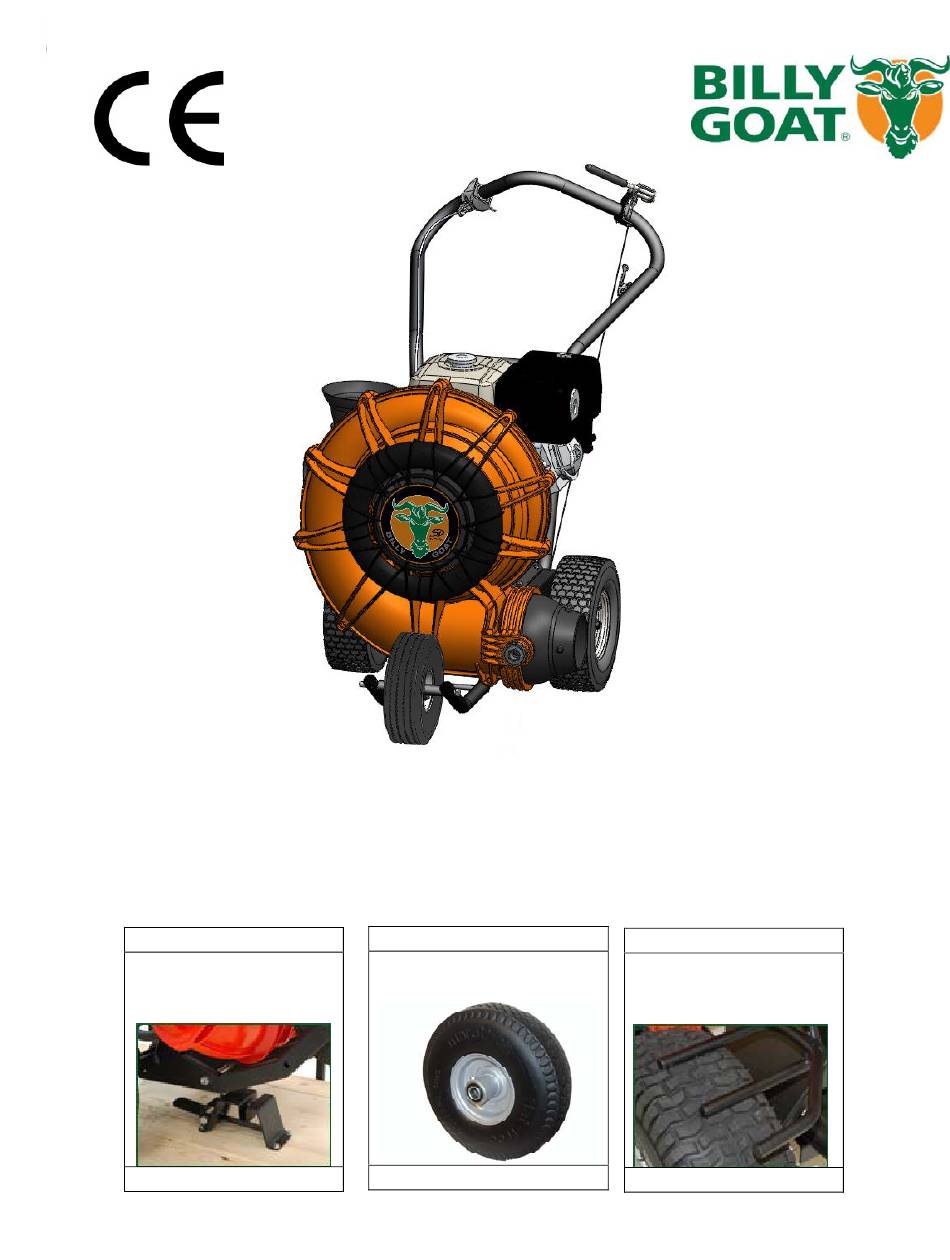

- Seite 1 FORCE BLÄSER mit Selbstantrieb Bedienungsanleitung Patent #6,253,416 und andere Patente für F902SPS, F902SPH, F1302SPH, F1802SPV BILLY GOAT FORCE BLÄSER Bedienungsanleitung Zubehör Fester Vorderreifen Transportsicherung Feststellbremse Solides Vorderrad. Zur Sicherung des Wirksam und leicht zu Geräts beim verwenden, damit das Transport.
-
