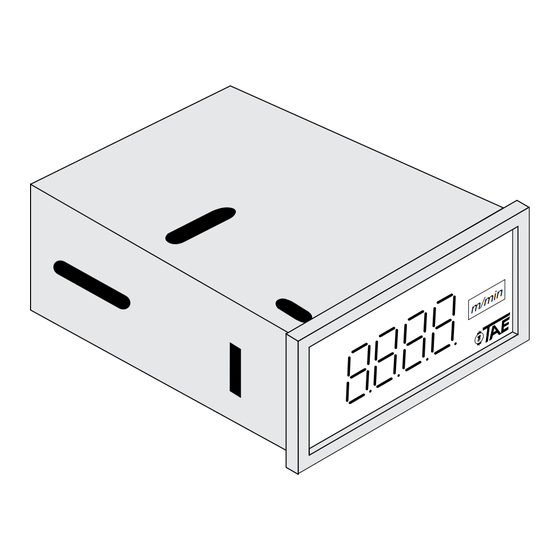

Voltmeter
DMI 2000

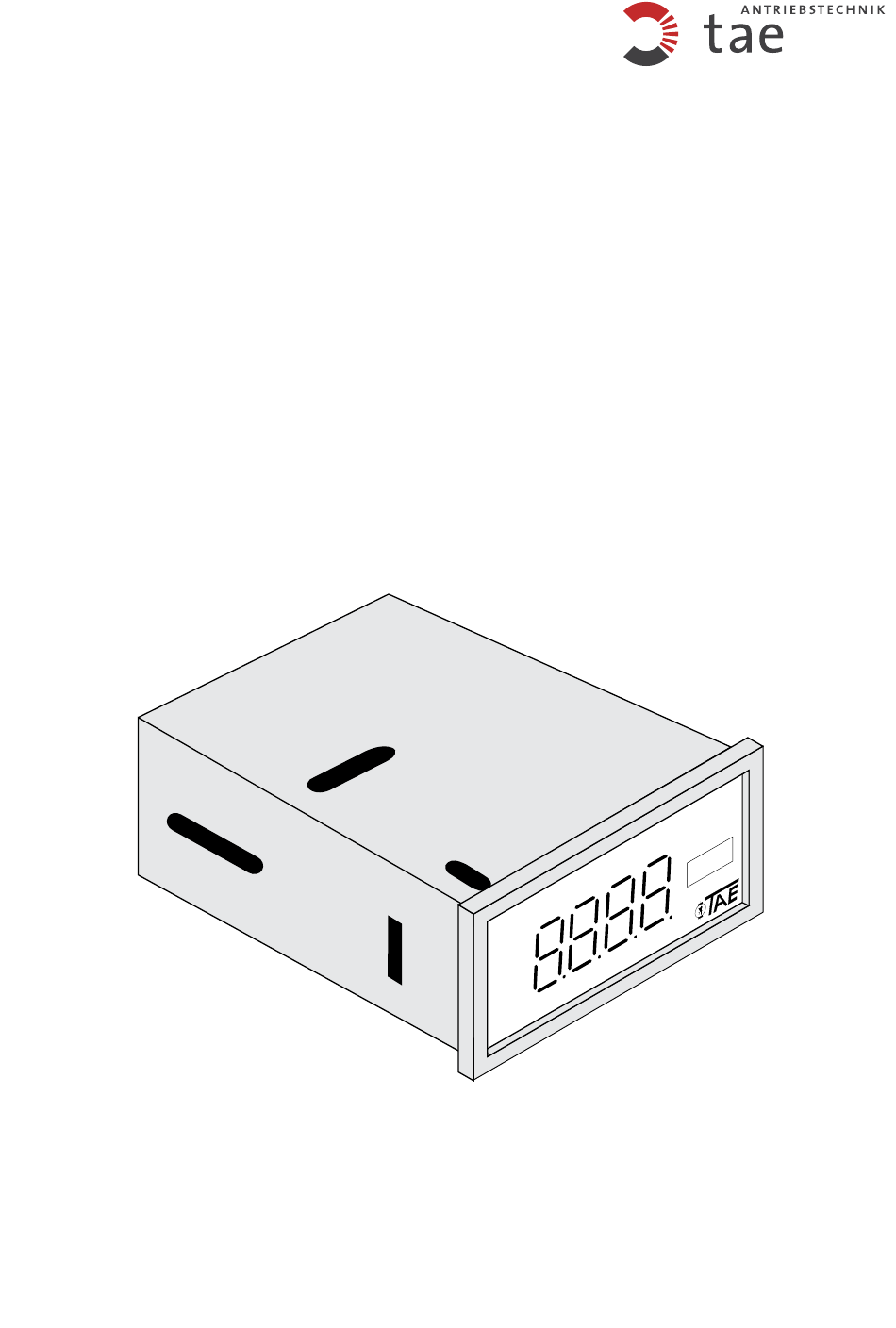

Inbetriebnahme- und Einstellanleitung
n
m i
m /
Warnung :
Der Umgang mit elektrischen und elektronischen Maschinen und Geräten birgt Risiken in sich! Aufstel-
lung und Instandhaltung soll daher nur von ausgebildetem Personal vorgenommen werden.
Pikatron GmbH • Bereich TAE Antriebstechnik • Raiffeisenstraße 10 • D-61250 Usingen
Werbung
Inhaltszusammenfassung für tae DMI 2000
- Seite 1 Inbetriebnahme- und Einstellanleitung Warnung : Der Umgang mit elektrischen und elektronischen Maschinen und Geräten birgt Risiken in sich! Aufstel- lung und Instandhaltung soll daher nur von ausgebildetem Personal vorgenommen werden. Pikatron GmbH • Bereich TAE Antriebstechnik • Raiffeisenstraße 10 • D-61250 Usingen...
- Seite 2 Voltmeter Technische Daten Spannungsversorgung: 230V 50/60 Hz bzw. 24VDC (andere Spannungen auf Anfrage) Max. Leistungsaufnahme: Anzeige: 14mm 7-Segment LED-rot Dezimalpunkt: programmierbar mittels Drahtbrücke extern Meßeingang: 0-20 VDC oder 0-500VDC Anzeigeeinheit: A, m/min, m, UPM, %, L/sec andere auf Anfrage Anschlußart: Schraubklemmen hinten Gewicht: 275g...
- Seite 3 Voltmeter Meßbereichsanpassung des DMI 2000 Eingangsspannung bei Anzeige 199,1999, 999 und 9990 (alle Werte in Volt) Anzeige 199 und 1999 999 und 9990 Potentiometerstellung Linksanschlag Rechtsanschlag Linksanschlag Rechtsanschlag Volt DC I - V 21,7 offen 33,9 12,2 132,6 19,55 7,04...
- Seite 4 Voltmeter 5.0 Maßblatt Abmessungen in Millimeter BA VOL2000.PDF PT Stand 28.09.2012 Änd.-Nr. 00002 Druckfehler sowie technische Änderungen vorbehalten...
