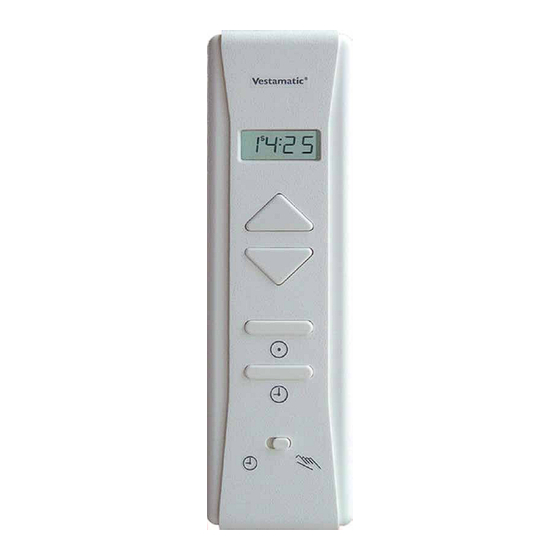

Rollmat Plus G/S
Rolladensteuerung
Roller Shutter Control
Art.-Nr.: 01655030
Montage- und Bedienungsanleitung
Installation and Operating Instructions
Sicherheitshinweise
– Beauftragen Sie mit der Installation einen Elektro-
Ä
fachbetrieb, da die Steuerung zum Betrieb eine
Betriebs spannung von 230VAC, 50 Hz benötigt.
– Die Steuerung ist auf Beschädigungen zu prüfen, im
Falle einer Beschä di gung darf das Gerät keinesfalls
in Betrieb genommen werden. Sollte ein Transport -
scha den vorliegen, so ist der Lieferant zu informieren.
– Die Steuerung ist nur für den sachgemäßen
Gebrauch (wie in der Bedie nungs anleitung be schrie-
ben) be stimmt. Änderungen oder Modifi ka tionen
dürfen nicht vorgenommen werden, da an sonsten
jeg licher Gewähr leistungs anspruch entfällt.
– Ist ein sicherer Betrieb der Steuerung oder der
angeschlossenen Beschat tung nicht mehr gewähr-
leistet, so ist die Steue rung unverzüglich außer
Betrieb zu setzen und gegen unbeabsichtigten
Betrieb zu sichern.
– Werden Arbeiten an den Fenstern, der Steuerung
oder den angeschlossenen Be schat tungen durch-
geführt, sind diese gegen unbefugtes Bedie nen und
unbeabsichtigten Betrieb zu sichern.
D
- 2 -
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vestamatic Rollmat Plus G/S

  • Seite 1 Rollmat Plus G/S Sicherheitshinweise Rolladensteuerung – Beauftragen Sie mit der Installation einen Elektro- Ä fachbetrieb, da die Steuerung zum Betrieb eine Roller Shutter Control Betriebs spannung von 230VAC, 50 Hz benötigt. – Die Steuerung ist auf Beschädigungen zu prüfen, im Falle einer Beschä...
  • Seite 2 Detaillierte Angaben und Programmierhinweise finden Sie auf den folgenden Seiten. Kurzinformation / Short description Please find details and programming instructions on the following pages. A Reset-Taste B Sommer-/Winterzeit C Tageszeit D Auffahrzeit E Abfahrzeit Nach erfolgter Installation die Abdeck haube Entspricht die momentane Ein stel lung nicht der Stell-Taste drücken Wichtig: Wahlschalter auf (A) stellen...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt Einleitung Allgemeines Seite 5 G/S-Funktionen Allgemeines Seite 24 Hand-Steuerung Seite 6 Funktionsbeschreibung Glasbruchsensor Seite 25 Automatik-Steuerung Seite 7 Funktionsbeschreibung Sonnenschutz Seite 26 Einstellung Ansprechempfindlichkeit (Sonnenintensität) Seite 27 Programmierung Allgemeines Seite 8 der Grund- Sommer-/Winterzeit Seite 9 funktionen Tageszeit (aktuelle Uhrzeit) Seite 10 Fehlersuchanleitung Seite 28...

  • Seite 4: Allgemeines

    Allgemeines Einleitung Einleitung Hand-Steuerung Der Kauf der Rolladensteuerung war eine gute Entscheidung. Die Rolladensteuerung verfügt über einen Wahlschalter, der die Auswahl Hand-Steuerung (H) oder Auto matik-Steuerung (A) Sie haben damit ein hochwertiges Produkt erworben. Es ver- fügt über eine Vielzahl sinnvoller Programmiermöglichkeiten regelt.

  • Seite 5: Automatik-Steuerung

    Automatik-Steuerung Einleitung Grundfunktionen Allgemeines Um die Automatik-Steuerung zu aktivieren, Wahlschalter auf (A) Nachdem die fachgerechte Installation beendet ist (Hinweise stel len (ganz nach links schieben bis zum „Klick“). dazu auf den Seiten 29 bis 36), können Sie mit der Pro gram- Die Automatik-Steuerung ist somit aktiviert.

  • Seite 6: Sommer-/Winterzeit

    Sommer-/Winterzeit Grundfunktionen Grundfunktionen Tageszeit Im Display sehen Sie, welche Zeit eingestellt ist. Zur Einstellung der aktuellen Tageszeit bedienen Sie sich der Tasten kom bination aus Stell-Taste und Uhr-Taste. Das (S) oben links im Display steht für Sommerzeit. Die Einstellung kann wie folgt durchgeführt werden: (0S9:0ß0) 1.

  • Seite 7: Hinweis

    Hinweis Grundfunktionen Grundfunktionen Auffahrzeit Ausgeliefert wird die Rolladensteuerung mit einer werksseitigen Zur Einstellung der Auffahrzeit bedienen Sie sich der Tasten- kom bi na tion aus Stell-Taste und Auf-Taste. Ein stel lung folgender Auf- bzw. Ab fahr zeiten (Tag-Funktion ist aktiv): Die Einstellung kann wie folgt durchgeführt werden: „...

  • Seite 8: Abfahrzeit

    Abfahrzeit Grundfunktionen Grundfunktionen Zufallsgenerator Zur Einstellung der Abfahrzeit bedienen Sie sich der Tasten kom- Der Zufallsgenerator erzeugt eine sogenannte Zufallszeit. Sie bi na tion aus Stell-Taste und Ab-Taste. be wirkt, dass der Rolladen mit einer Abweichung von bis zu +/-15 Minuten von den zuvor programmierten Zeiten(*) hoch- Die Einstellung kann wie folgt durchgeführt werden: bzw.

  • Seite 9: Astro-Funktion / Fahrzeitkorrektur

    Wochen-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Die Wochen-Funktion ermöglicht es Ihnen, für jeden Tag der Die Astro-Funktion ist im Prinzip ein elektronischer Kalender. In Woche eine andere Auf- bzw. Abfahrzeit zu programmieren. Abhängigkeit aller gespeicherten Sonnenauf- und Sonnen unter- Um die Wochen-Funktion zu aktivieren, müssen die DIP-Schalter gangs zeiten wird so –...
  • Seite 10 Astro-Funktion Sonderfunktionen Sonderfunktionen Astro-Funktion Merke: Aktivierung der Astro-Funktion und Einstellung der aktuellen Ka len der woche erfolgen in einem Programmierschritt. Liegt die programmierte Auffahrzeit vor der Sonnen auf gangs zeit, fährt der Rolladen zur Sonnenaufgangszeit hoch. Drücken Sie zuerst die Stell-Taste (gedrückt halten) und danach Liegt die programmierte Auffahrzeit nach der Sonnen auf gangs zeit, 2 ×...

  • Seite 11: Astro-Funktion - Einstellung Brd

    Sonderfunktionen Sonderfunktionen Astro-Funktion / Fahrzeitkorrektur Astro-Funktion – Einstellung BRD Schaltungsverlauf im Laufe eines Jahres, unter Berück sich ti- DIP 2 DIP 3 DIP 4 DIP 5 Gebiet gung von Sommer-/Winter zeit, bei einer vorgewählten Auf fahr- OFF OFF OFF Schleswig-Holstein, Nord-Niedersachsen zeit von 6 Uhr und einer Abfahrzeit von 19 Uhr.

  • Seite 12: Astro-Funktion - Einstellung Europa

    Sonderfunktionen Sonderfunktionen Astro-Funktion / Einstellung Europa Wende-Funktion Die Wende-Funktion bewirkt, dass der Rolladen, nachdem er zur DIP 2 DIP 3 DIP 4 DIP 5 Gebiet program mierten Zeit automatisch runtergefahren ist, für kurze OFF OFF OFF Skandinavien Zeit wieder hochfährt (z.B. zur Belüftung oder als Öffnung für Haustiere).

  • Seite 13: Beispiel Einstellung Dip-Schalter

    Sonderfunktionen G/S-Funktionen Allgemeines Beispiel Einstellung DIP-Schalter Die nachfolgende Tabelle zeigt die verschiedenen Ein stell mög- Ihre Rolladensteuerung verfügt über zwei weitere, sehr nützliche lich keiten. Zusatzfunktionen: Die Stellung von S1 entscheidet, ob die Tages- oder die Wochen- 1. Glasbruchsensor (G) Funktion gewählt wurde.

  • Seite 14: Funktionsbeschreibung Glasbruchsensor

    G/S-Funktionen G/S-Funktionen Funktionsbeschreibung Glasbruchsensor Funktionsbeschreibung Sonnenschutz Bei Glasbruch fährt der Rolladen ver zöge rungs frei runter. Ist der Luxsensor einer Sonneneinstrahlung ausgesetzt, blinkt das Sonnen-Symbol im Display. Nach 1 Minute ununterbrochener Son nen ein strah lung fährt der Rolladen soweit runter, bis er den (0S8:0g0) Im Display erscheint dann Lux sensor bedeckt.

  • Seite 15: Fehlersuchanleitung

    G/S-Funktionen Fehlersuchanleitung Einstellung Ansprechempf. (Sonnenintensität) Der Rolladen fährt nicht automatisch hoch und runter. Die Einstellung der Ansprechempfindlichkeit auf die Sonnen inten- sität erfolgt über ein Poten tio meter mit Hilfe des mitgelieferten Ein stel lwerkzeuges. Entfernen Sie hierzu die Haube der Roll- ladensteuerung durch leichtes Ziehen.

  • Seite 16: Hinweise Für Den Elektrofachbetrieb

    Hinweise für den Elektrofachbetrieb Installation Installation Hinweise für den Elektrofachbetrieb WARNUNG! WICHTIG! Verletzungsgefahr durch unsachgemäße Installation Eine parallele Ansteuerung von mehreren Rolladen- und Erstinbetriebnahme. Antriebs motoren lässt sich nur über Trennrelais bzw. Grup pen steuer geräte realisieren. Unsachgemäße Installation und Erst inbe trieb nahme können zu schweren Personen- oder Sachschäden Bei einem Stromausfall ändert sich der Display- Kontrast.

  • Seite 17: Montageanleitung / Technische Daten

    Montageanleitung / Technische Daten Installation Installation Anschlussplan Betriebsspannung: 230 V AC Bemessungs-Stoßspannung: 2,5 kV Leistungsaufnahme: ca. 2 W Ausgang: 230 V AC, 50 Hz 250 V AC, 5A, cos f > 0,8 ind. Schaltleistung: Schaltzeit: 120 Sekunden Softwareklasse: Betriebstemperaturbereich: 0 – 40 °C Schutzart: IP 40 Verschmutzungsgrad:...
  • Seite 18 Glasbruchsensor Installation Installation Glasbruchsensor 3. Den Kleber auf die durch einen schwarzen Balken gekenn- zeichnete Seite des Glasbruchsensors auftragen. WICHTIG: Die Klebe flächen müssen sauber und fettfrei sein. 4. Glasbruchsensor mindestens 5 cm vom Fensterrahmen ent- fernt leicht auf die Glasscheibe aufsetzen und mit Klebeband fixieren.
  • Seite 19 Luxsensor Installation Installation Luxsensor Für die Zusatzfunktion „Sonnenschutz“ wird zu jeder Rolladen- Um die Zusatzfunktion „Sonnenschutz“ nach erfolgter Instal- steuerung ein Lux sen sor benötigt. Im nachfolgenden Text wird la tion zu überprüfen, aktivieren Sie die Schnelllauf-Funktion, indem Sie die Uhr- und Tag-Taste für 3 Sekunden gemeinsam beschrieben, wie die Instal lation durchgeführt wird.

  • Seite 20: Anschlussbild

    Anschlussbild Übersicht Bedienungselemente Rollmat Plus G/S Rollmat Plus G/S Display Auf-Taste Ab-Taste S/W-Taste Reset-Taste Stell-Taste Uhr-Taste Zufall-Taste Tag-Taste Einstellung Wahlschalter Sonnenintensität Automatik/Hand Anschluss Anschluss Luxsensor Glasbruchsensor - 37 - - 38 -...
