Inhaltszusammenfassung für Adventuridge 4P-01E

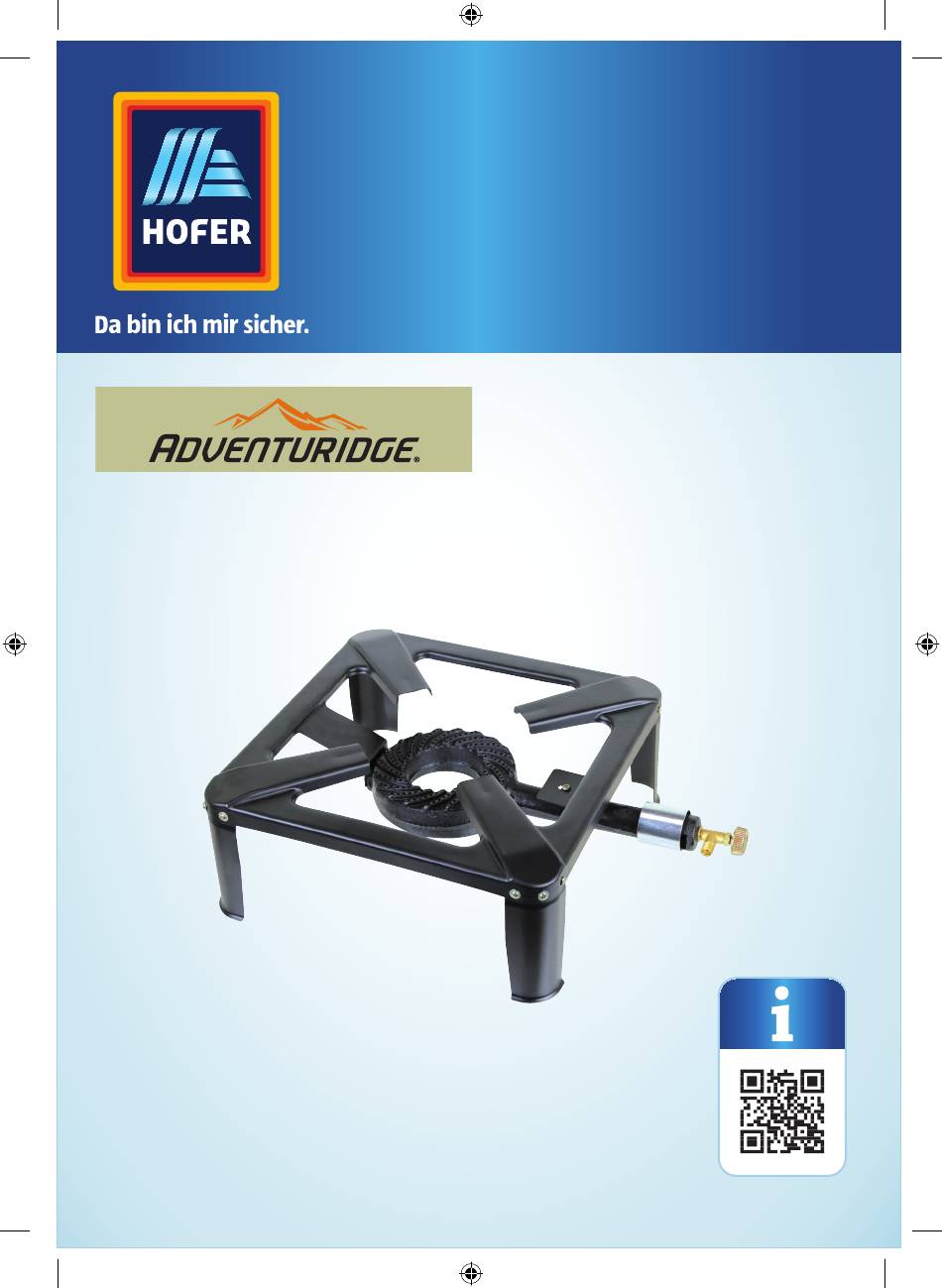

- Seite 1 Bedienungs- anleitung HOCKERKOCHER 55595_Anleitung_AT.indb 1 21.02.2019 17:02:17...
-
Seite 2: Mit Qr-Codes Schnell Und Einfach Ans Ziel
Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu einer Internetseite oder Kontaktdaten enthalten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang / Teilebezeichnung ..............................Allgemeines ............................................Bedienungsanleitung lesen und aufbewahren ......................... Technische Daten ......................................... Zeichenerklärung ............................................... Restrisiken .............................................. Sicherheitshinweise zum Gasanschluss ..............................Sicherheitshinweise zur Vermeidung von Verbrennungen .................. Sicherheitshinweise für den Betrieb ................................Vor Verwendung .......................................... Kocher und Lieferumfang prüfen .................................. -
Seite 4: Lieferumfang / Teilebezeichnung
Lieferumfang / Teilebezeichnung Lieferumfang / Teilebezeichnung Brenner 9. Gewindemutter, 12x 2. Luftzufuhrring 10. Unterlegscheibe, 24x 3. Stellrad 11. Schraube M5 × 12 mm, 12x 4. Brennerventil 12. Schraube M6 × 8 mm, 3x 5. Brennerrohr 13. Gasschlauch 6. Verschlusskappe 14. Standfuß, 4× Druckregler 15. -
Seite 5: Allgemeines
Warnungen. Die Nichtbeachtung der Anweisungen in dieser Bedienungsanleitung kann zu schweren Verletzungen oder zu Beschädigungen des Kochers führen. Wenn Sie den Kocher an Dritte weitergeben, geben Sie unbedingt diese Bedienungsanleitung mit. Technische Daten Modell 4P-01E Nennleistung 7,5 kW (542 g/h) Gaskategorie I3B/P(50) Betriebsdruck 50 mbar Düsendurchmesser... -
Seite 6: Zeichenerklärung
Allgemeines Zeichenerklärung Die folgenden Symbole und Signalworte werden in dieser Bedienungsanleitung, auf dem Kocher oder auf der Verpackung verwendet. Bezeichnet eine Gefährdung, die, wenn sie nicht WARNUNG! vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann. Bezeichnet eine Gefährdung, die, wenn sie nicht VORSICHT! vermeiden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann. -
Seite 7: Restrisiken
Restrisiken Restrisiken Trotz bestimmungsgemäßer Verwendung können nicht offensichtliche Restrisiken nicht völlig ausgeschlossen werden. Bedingt durch die Art des Hockerkochers können folgende Gefährdungen auftreten: • Beschädigung des Gasschlauchs durch Kontakt des Gasschlauchs mit heißen Teilen oder der Flamme (Brand- und Explosionsgefahr). •... -
Seite 8: Sicherheitshinweise Zur Vermeidung Von Verbrennungen
Restrisiken Sicherheitshinweise zur Vermeidung von Verbrennungen − Berühren Sie die heißen Teile des Hockerkochers nicht mit bloßen Fingern. − Benutzen Sie stets wärmeisolierte Schutzhandschuhe zum Anfassen des Hockerkocher oder Topflappen zum Anfassen der Kochutensilien. − Beachten Sie, dass Teile des Hockerkochers auch nach dem Betrieb noch heiß sein können. -
Seite 9: Vor Verwendung
Vor Verwendung Vor Verwendung WARNUNG! Brand- und Explosionsgefahr! − Lesen und beachten Sie die Sicherheitshinweise am Anfang dieser Gebrauchsanleitung, bevor Sie den Hockerkocher betriebsfertig machen, insbesondere die „Sicherheitshinweise zum Gasanschluss“. Kocher und Lieferumfang prüfen Heben Sie den Kocher mit beiden Händen aus der Verpackung. Prüfen Sie, ob die Lieferung vollständig ist (siehe Kapitel "... -
Seite 10: Gasflasche Anschließen
Vor Verwendung Setzen Sie den Brenner abgebildet ein und befestigen Sie ihn mit den Schrauben am Gestell. Gasflasche anschließen HINWEIS! Beschädigungsgefahr! Unsachgemäße Montage des Druckreglers an der Gasflasche kann die Dichtung des Flaschenventils beschädigen. − Benutzen Sie kein Werkzeug zum Befestigen des Druckreglers an der Gasflasche. - Seite 11 Vor Verwendung 1. Vergewissern Sie sich, dass das Flaschenventil sowie das Brennerventil geschlossen sind (siehe Punkt 1 und 3 im Abschnitt „Brenner abstellen“). 2. Führen Sie die Spitze des Druckreglers in das Flaschenventil der Gasflasche ein und schrauben Sie die Überwurfmutter per Hand gegen den Uhrzeigersinn fest.
-
Seite 12: Verwendung
Verwendung Verwendung WARNUNG! Brand-, Explosions- und Verletzungsgefahr − Lesen und beachten Sie die Sicherheitshinweise am Anfang dieser Gebrauchsanleitung, bevor Sie den Hockerkocher in Betrieb nehmen, insbesondere die „Sicherheitshinweise für den Betrieb“ und die „Sicherheitshinweise zur Vermeidung von Verbrennungen“. Hockerkocher aufstellen •... -
Seite 13: Brenner Anzünden
Verwendung • Schließen Sie die Gasflasche wie im Abschnitt „Gasflasche anschließen“ beschrieben an. • Vergewissern Sie sich, dass der Gasschlauch nicht unter Spannung steht. Klemmen Sie den Gasschlauch nicht ein, knicken oder verdrehen Sie ihn nicht. Achten Sie darauf, dass der Gasschlauch keine anderen Geräteteile berührt als die Verbindung zur Gasflasche und zum Brennerventil. -
Seite 14: Brenner Einstellen
Verwendung Brenner einstellen • Um die Flamme des Brenners verkleinern, drehen Sie das Stellrad im Uhrzeigersinn in Richtung „–“ . • Um die Flamme des Brenners zu vergrößern, drehen Sie das Stellrad gegen den Uhrzeigersinn in Richtung „+“. – Brenner abstellen 1. -
Seite 15: Wartung, Reinigung, Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport Wartung, Reinigung, Lagerung und Transport VORSICHT! Lassen Sie den Kocher vollständig abkühlen, bevor Sie ihn von der Flasche trennen, warten, reinigen oder transportieren. Wartung • Führen Sie am Gerät und am Zubehör keine Manipulationen oder Veränderungen durch. -
Seite 16: Lagerung Und Transport
Wartung, Reinigung, Lagerung und Transport • Verwenden Sie keine aggressiven Reinigungsmittel, Lösungsmittel oder Benzin sowie keine scharfen oder metallischen Reinigungsgegenstände wie Messer, harte Spachtel und dergleichen. Sie können die Oberfl ächen beschädigen. • Benutzen Sie keine brennbaren Reinigungsmittel. • Reinigen Sie den Hockerkocher besonders gründlich, wenn Sie ihn für längere Zeit nicht verwenden Lagerung und Transport 1. -
Seite 17: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursachen Behebung Kocher lässt sich Nicht alle Ventile sind Öffnen Sie den Hahn der Gasflasche nicht anzünden geöffnet Gasflasche ist leer Tauschen Sie die Gasflasche aus. Druckregler ist defekt Tauschen Sie den Druckregler aus. Die Flamme ist Gasflasche fast leer Tauschen Sie die Gasflasche aus sehr schwach,... -
Seite 18: Entsorgung
Entsorgung Entsorgung Kocher entsorgen Entsorgen Sie den Hockerkocher entsprechend den in Ihrem Land geltenden Vorschriften. Geben Sie nicht mehr gebrauchsfähige Hockerkocher zum Recyceln bei einer Wertstoff-Sammelstelle ab. Entsorgen Sie den Hockerkocher nicht mit dem Hausmüll. Verpackung entsorgen Entsorgen Sie die Verpackung in Übereinstimmung mit dem Materialtyp sowie den örtlichen, in Ihrem Gebiet geltenden Vorschriften. - Seite 19 55595_Anleitung_AT.indb 19 21.02.2019 17:02:24...
- Seite 20 VERTRIEBEN DURCH: WALTER WERKZEUGE SALZBURG GMBH GEWERBEPARKSTR. 9 5081 ANIF AUSTRIA 55595 Bitte wenden Sie sich an Ihre HOFER-Filiale. JAHRE MODELL: GARANTIE 05/2019 4P-01E 55595_Anleitung_AT.indb 20 21.02.2019 17:02:24...
