Inhaltszusammenfassung für rowi electronics DRM 8/1 D

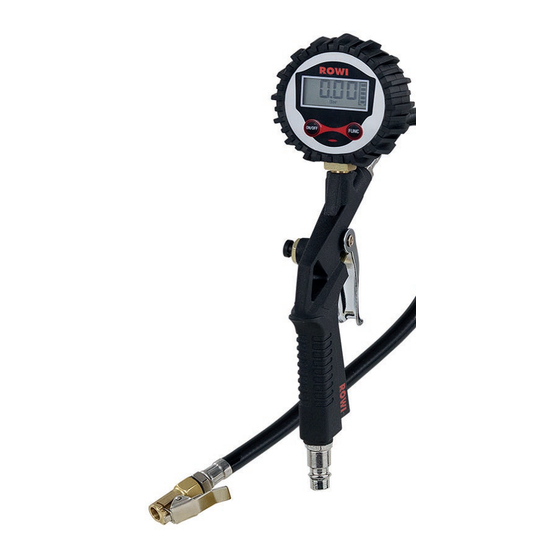

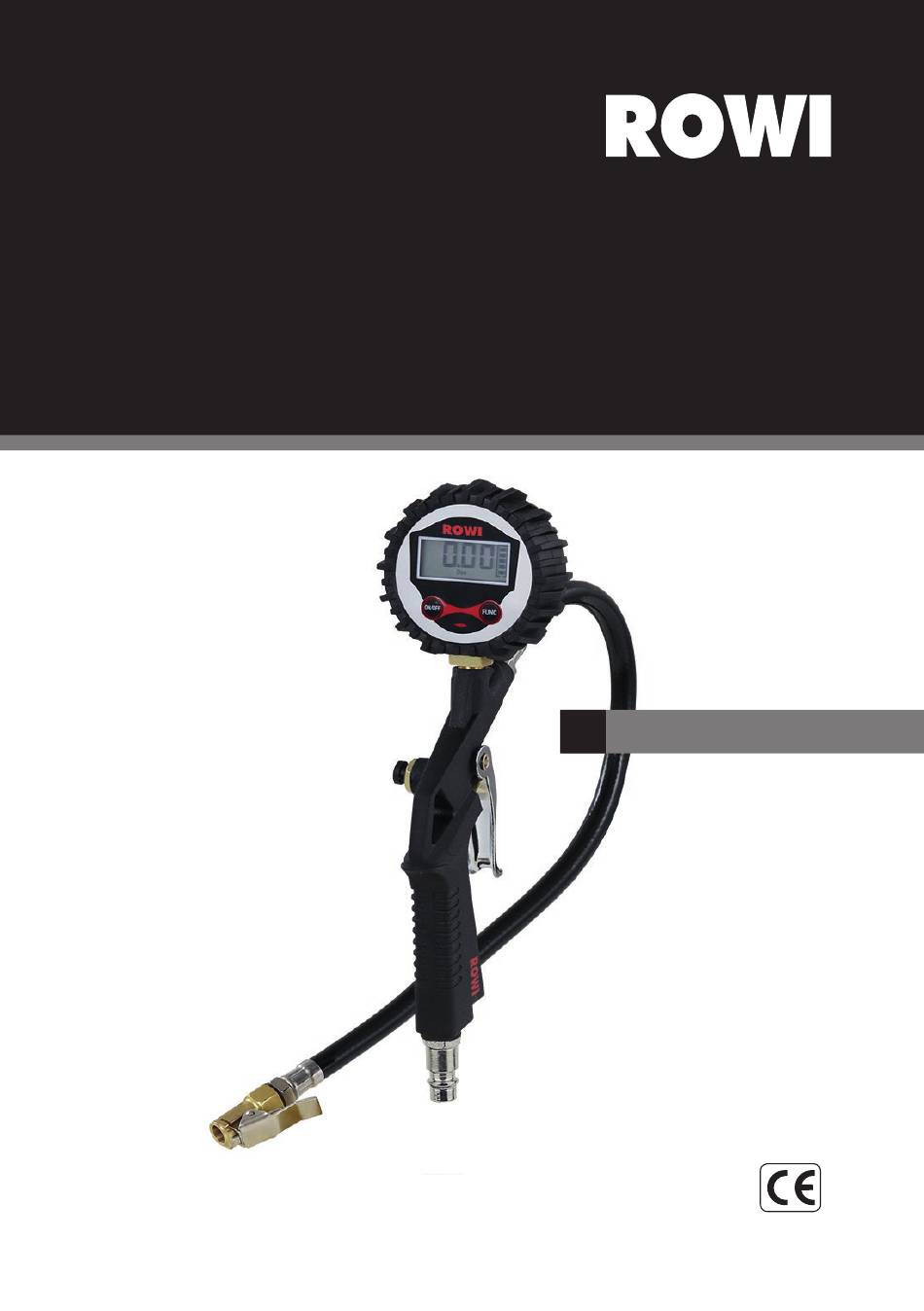

- Seite 1 DRM 8/1 D Druckluft-Reifenfüllmessgerät 8 bar, Digital Artikel-Nummer: 1 02 04 0067 DE Originalbetriebsanleitung...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrau- en. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Reifenfüllmessgerätes 8/1 D erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Anwendungsbereich und bestimmungsgemäße Verwendung Technische Daten Sicherheitsinformationen 1.3.1 Allgemeine Sicherheitshinweise 1.3.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Vorbereitende Maßnahmen Betriebsanleitung Geräteübersicht Bedienung Abschalten des Gerätes Wiederverpacken für private Transportzwecke Reinigung und Instandhaltung Sicherheitsmaßnahmen 4.1.1 Reinigen und Instandhalten durch Benutzer... -
Seite 4: Konformitätserklärung
Gerät aufgrund seiner Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen des Produktsicherheitsgesetzes (ProdSG) entspricht. Bezeichnung des Gerätes: DRM 8/1 D Druckluft-Reifenfüllmessgerät 8/1 D Artikel-Nummer: 1 02 04 0067 Maschinenrichtlinie 2006/42/EG RoHS Richtlinie 2011/65/EG Einschlägige EG-Richtlinien:... -
Seite 5: Produktbeschreibung
Produktbeschreibung Anwendungsbereich und bestimmungsgemäße Verwendung Das Reifenfüllmessgerät 8/1 D ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßer oder nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Schäden am Gerät selbst und/oder an anderen Sachwerten entstehen. Das Reifenfüllmessgerät 8/1 D verfügt über ein stoßsicheres Manometer und ist mit drei Funktionen ausgestattet. -
Seite 6: 1.3.2 Spezifische Sicherheitshinweise
Kinder fern halten und gegen Fremdbenutzung sichern. Lassen Sie das betriebsbereite oder betriebene Gerät niemals unbeaufsichtigt. Lassen Sie keinesfalls Kinder in dessen Nähe. Kindern ist der Gebrauch dieses Gerätes untersagt. Sichern Sie das Gerät gegen Fremdbenutzung. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anwei-... -
Seite 7: Vorbereitung Des Produktes Für Den Betrieb
Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfangs Überprüfen Sie unverzüglich nach dem Öffnen der Verpackung, ob der Lieferumfang voll- ständig und in einwandfreiem Zustand ist. Setzen Sie sich umgehend mit Ihrem Verkäufer in Verbindung, wenn der Lieferumfang unvollständig ist oder Mängel aufweist. Nehmen Sie das Gerät nicht in Betrieb, wenn es defekt ist. -
Seite 8: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb.1: Geräteübersicht Bezeichnung Display zum Anzeigen des Reifendruckes "ON"-Taste zum Einschalten des Displays "FUNC"-Taste zum Einstellen der Einheit Ablasstaste zum Druck ablassen Abzugshebel zum Druck einfüllen Ventilstecker mit Luftschlauch Tab. 2: Gerätebeschriftung 8/16... -
Seite 9: Bedienung
Bedienung Nehmen Sie zunächst die Schutzkappe am Reifen ab und verbinden Sie das Anschlussstück des Luftschlauches mit dem Reifenventil, indem Sie den Hebel (siehe Abb. 1, Nr. 5) am Ende des Luftschlauches herunterdrücken, auf das Ventil schieben und wieder loslassen. Achten Sie darauf, dass zwischen Reifen und Werkzeug eine dichte Verbindung entsteht. -
Seite 10: Wiederverpacken Für Private Transportzwecke
Wiederverpacken für private Transportzwecke Zur Vermeidung von Transportschäden verpacken Sie das Gerät im Falle eines Transportes immer in der Originalverpackung. Reinigung und Instandhaltung Sicherheitsmaßnahmen Trennen Sie das Reifenfüllmessgerät von der Druckluftquelle, bevor Sie mit der Reinigung oder Instandhaltung beginnen. 4.1.1 Reinigung und Instandhaltung durch Benutzer Zum Schutz vor Verunreinigungen sollte das Reifenfüllmessgerät nach jedem Gebrauch mit einer Plastikfolie abgedeckt werden. -
Seite 11: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 4.1 – 4.2 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten inner- halb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unter- nehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. -
Seite 12: Online-Registrierung
2. Service-Formular Zur Vereinfachung der Serviceabwicklung füllen Sie das dem Produkt beiliegende Service-Formular bitte vollständig aus, bevor Sie mit dem ROWI Service-Center Kontakt aufnehmen. So haben Sie alle benötigten Informationen griffbereit. 3. Telefonische Kontaktaufnahme Rufen Sie beim ROWI Service-Center an. Das ROWI Service-Team erreichen Sie unter: +49 7253 9460-40 (Montag –... -
Seite 13: Ersatz- Und Ausstattungsteile
Ersatz- und Ausstattungsteile Abb. 3: Explosionszeichnung Pos. Bezeichnung Artikel-Nummer Pistolengehäuse 4 02 04 0175 Gewindestecknippel 4 02 04 0176 Ventil 4 02 04 0177 O-Ring 4 02 04 0178 Dichtung 4 02 04 0179 O-Ring 4 02 04 0180 O-Ring 4 02 04 0181 Ventil 4 02 04 0182... -
Seite 14: Entsorgung
O-Ring 4 02 04 0187 Manometer 4 02 04 0188 O-Ring 4 02 04 0189 Luftdruckventil 4 02 04 0190 O-Ring 4 02 04 0191 Feder 4 02 04 0192 Ablassknopf 4 02 04 0193 Tab. 4: Ersatzteilliste Bitte beachten Sie, dass einige Ersatzteile über ROWI nicht erhältlich bzw. nicht einzeln austauschbar sind. - Seite 15 [ Notizen ] 15/16...
- Seite 16 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
