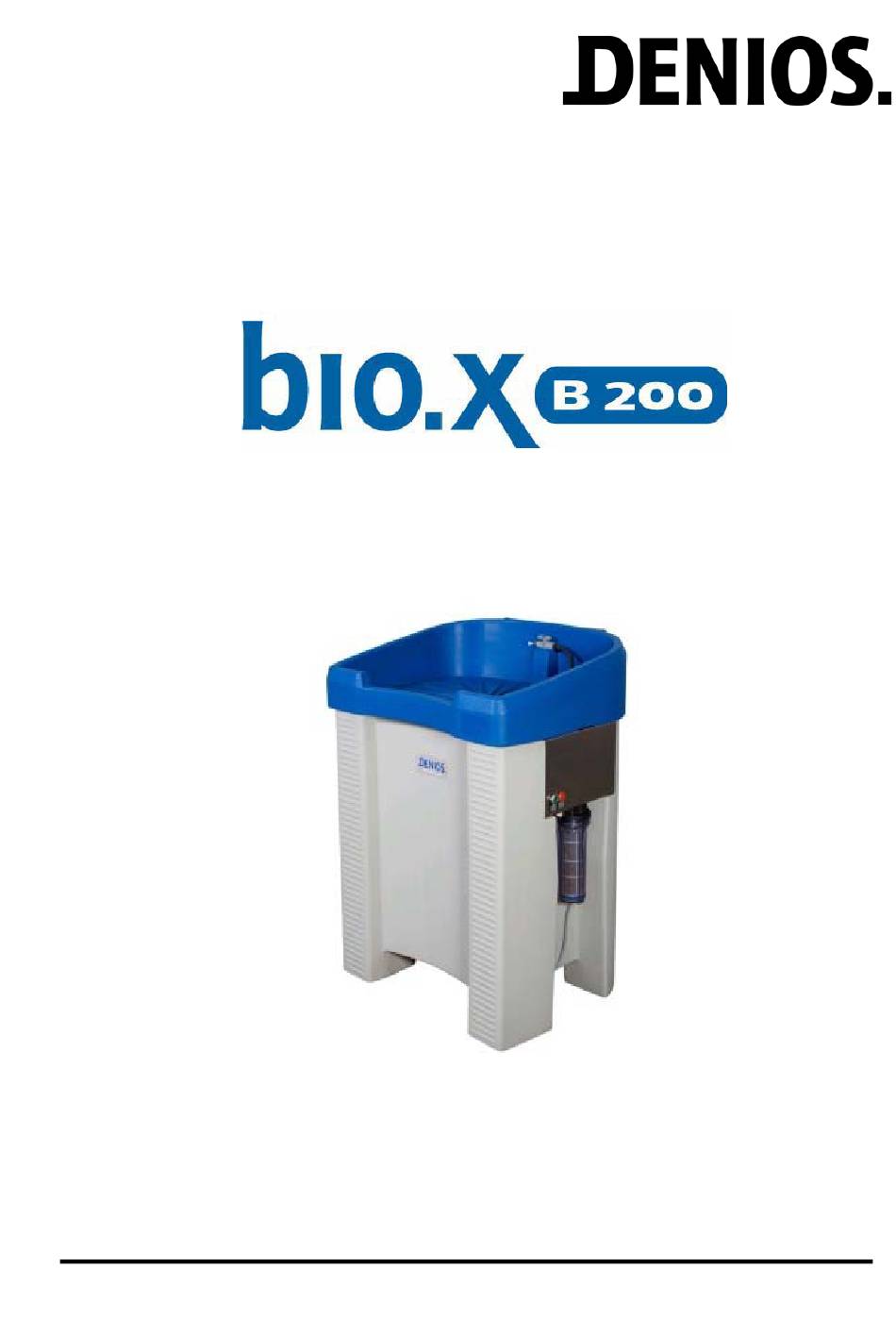

- Seite 1 Teilereiniger BETRIEBSANLEITUNG 07/2008 175733_DE_BA_105...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Inhaltsverzeichnis 1. Allgemeine Hinweise ......................2 2. Grundlegende Sicherheitshinweise................. 3 3. Technische Daten ......................3 4. Produktbeschreibung......................4 4.1 Aufbau..........................4 4.2 Bestimmungsmäßige Verwendung ................5 4.3 Funktionsweise ......................5 5. Inbetriebnahme........................5 5.1 Elektrischer Anschluss ....................5 5.2 Einfüllen der Reinigungsflüssigkeit................. 5 6. -
Seite 3: Grundlegende Sicherheitshinweise
Gemäß der BGV A3 sind elektrische Betriebsmittel in regelmäßigen Abständen zu überprüfen. Das Gerät muss waagerecht und standsicher auf geeignetem Untergrund aufgestellt werden. Reinigungsmittel, die leicht entzündliche Stoffe enthalten, dürfen nicht verwendet werden. Verwenden Sie nur für dieses Gerät zugelassene DENIOS Reinigungsmittel. 3. Technische Daten Abmessungen... -
Seite 4: Produktbeschreibung
Betriebsanleitung 4. Produktbeschreibung 4.1 Aufbau Bezeichnung Mat.-Nr. Bezeichnung Mat.-Nr. EIN-AUS-Schalter Ablasseinrichtung SET 175373 Anzeige Niveau Baugruppe Technik SET 175340 Wanne Durchflussheizung 174944 Tisch Pumpe 134979 Dichtung Tisch 175033 Luftsprudler 135310 Siebfilter 600 µm 135256 Niveauschalter 174951 Rückschlagventil 174959 Grobfilter 135255 Filter (optional) SET 172237 Reinigungseinheit SET... -
Seite 5: Bestimmungsmäßige Verwendung
Nach dem Entfernen der Verpackung, Gehäuse und Bedienelemente des Gerätes auf eventuelle Transport- schäden überprüfen. Falls Transportschäden festgestellt werden, Gerät nicht an das Netz anschließen, son- dern Schaden sofort bei dem zustellenden Spediteur und der DENIOS AG unter der oben aufgeführten Servi- cenummer melden. Die Originalverpackung ist aufzubewahren. -
Seite 6: Betrieb
Betriebsanleitung 6. Betrieb Legen Sie die zu reinigenden Teile in das Reinigungsbecken. Die Tragfähigkeit von 100 kg darf nicht überschritten werden! Betätigen Sie den Kugelhahn (6.1.) Das Reinigen der Teile erfolgt mittels Waschpinsel. Hinweis: Bei geschlossenem Kugelhahn wird die Flüssigkeit über eine Bypassleitung in die Wanne geleitet. -
Seite 7: Optionales Zubehör
Betriebsanleitung Nachfülleinheiten Zubehör Beschreibung Artikelnummer Bio-Power-Reiniger 20-Liter Kanister 175715 Bio-Power-Reiniger 200-Liter Fass 169787 Additiv zum Öl-Fettabbau 100 g-Dose für 100 l Reinigungsflüssigkeit 168625 Set (Reiniger und Additiv) 4 x 20-Liter Kanister Bio-Power-Reiniger 173135 zur Erst- und Neubefüllung 100 g Dose Additiv Reinigungsflüssigkeit bio.x 20-Liter Kanister 130032... -
Seite 8: Hinweise Zur Entsorgung
Betriebsanleitung 9. Hinweise zur Entsorgung Reinigungsflüssigkeit Die zutreffende Abfallschlüsselnummer für das verunreinigte Medium ergibt sich aus der Art der abgereinigten Verschmutzung und nicht aus dem Reinigungsmittel. Die für die Anwendung gültige Abfallschlüsselnummer kann dem Europäischen Abfallkatalog entnommen werden. Verunreinigtes Medium kann oft als Wasser-Öl- Gemisch mit anderen wässrigen Systemen entsorgt werden. - Seite 9 Betriebsanleitung Hinweis: Zur Überprüfung der Sicherungen lässt sich die Technik Baugruppe Pos.8 nach Abziehen des Schlauches vom Kugelhahn und nach Lösen der Blechschrauben komplett aus dem Gerät entfernen. Bei umfangreichen Störungen wenden Sie sich bitte an unsere Service-Techniker. Innenansicht der ausgebauten Steuerung Sicherheits-Temperaturbegrenzer (roter Betätigungsknopf) Sicherung für Heizung (5x20 mm, 5A T) Sicherung für Luftsprudler(5x20 mm, 0,1A M)
-
Seite 10: Anschlussplan - Sicherungen
Betriebsanleitung 11. Anschlussplan - Sicherungen bio.x B200 Seite 10 von 12 Seiten Ausgabe 07/2008 172236, 172292, 176074... -
Seite 11: Konformitätserklärung
Betriebsanleitung 12. Konformitätserklärung EG-Konformitätserklärung im Sinne der EG-Richtlinie Maschinen 98/37/EG, Anhang II A Hiermit erklären wir, die DENIOS AG, Dehmer Straße 58-66, 32549 Bad Oeynhausen, dass die Bauart unseres Produktes Kleinteilereiniger bio.x folgenden einschlägigen Bestimmungen entspricht: EG - Maschinenrichtlinie 98/37/EG EG - Niederspannungsrichtlinie 73/23/EWG EG - Elektromagnetische Verträglichkeitsrichtlinie 93/68/EWG... - Seite 12 Betriebsanleitung DENIOS AG Dehmer Straße 58-66 32549 Bad Oeynhausen Tel.: (0 57 31) 7 53 – 0 Fax: (0 57 31) 7 53 – 197 E-Mail: info@denios.com Service – Hotline Tel.: (08 00) 7 53 – 00 02 Ihren lokalen Ansprechpartner finden Sie auf unserer Internetseite www.denios.com...
