Inhaltszusammenfassung für TACO-NAUERT TESTOCOM 804

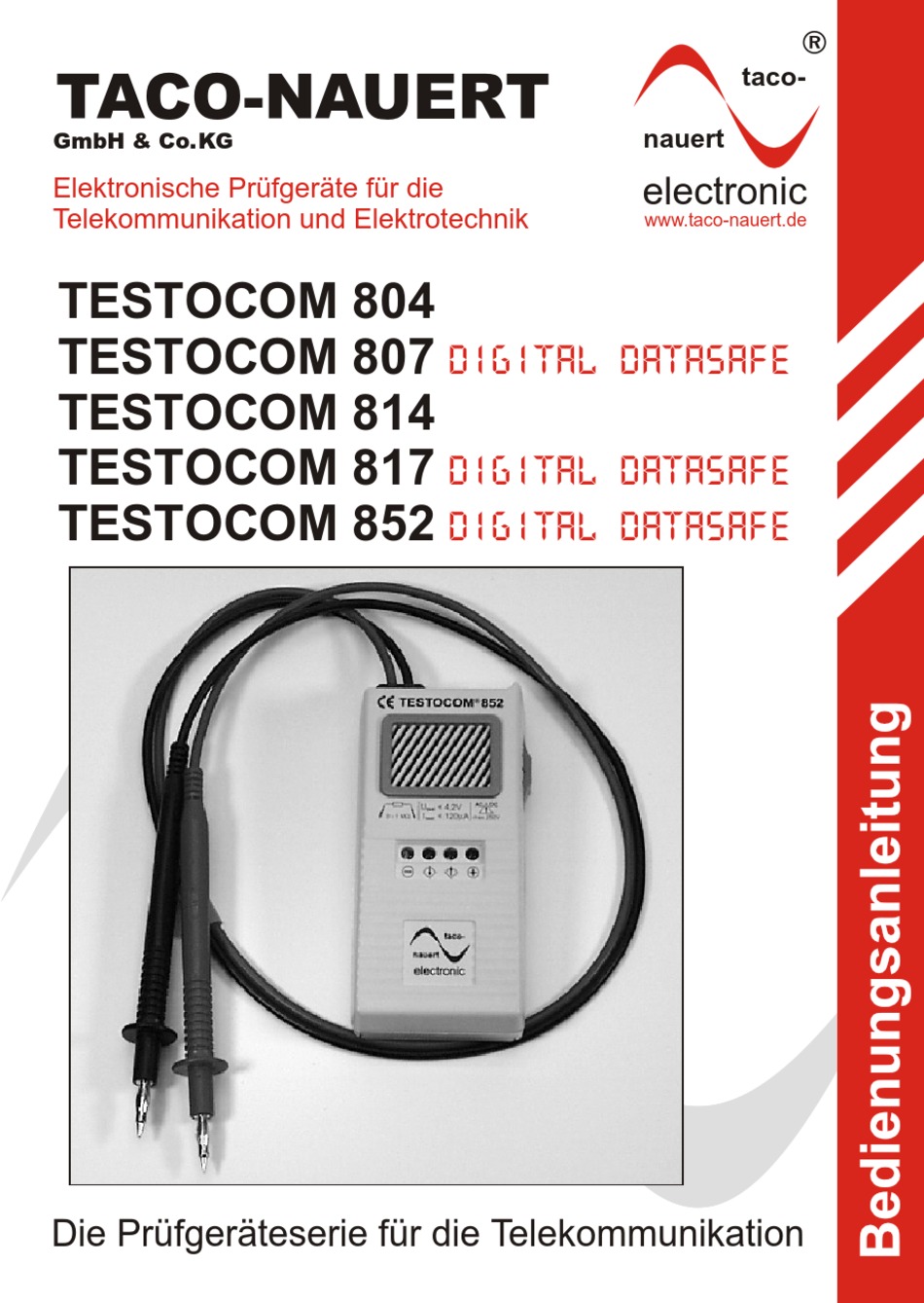

- Seite 1 ® taco- TACO-NAUERT nauert GmbH & Co. KG electronic Elektronische Prüfgeräte für die Telekommunikation und Elektrotechnik www.taco-nauert.de TESTOCOM 804 TESTOCOM 807 digital datasafe TESTOCOM 814 TESTOCOM 817 digital datasafe TESTOCOM 852 digital datasafe Die Prüfgeräteserie für die Telekommunikation...
-
Seite 2: Vorwort
Besonders die Eigenschaft soll her- vorgehoben werden. Dies bedeutet, dass beim Kontaktieren von aktiven digitalen Leitungen wie z.B. ISDN, LAN oder Computernetzwerken mit den Prüfgeräten TESTOCOM 807, 817 und 852 keinerlei Störungen verursacht werden. Mehr Informationen erhalten Sie auch unter www.taco-nauert.de. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Vorwort Inhaltsverzeichnis Beschreibung der Geräte Technische Daten Sicherheitshinweise Inbetriebnahme und Batteriewechsel Adernpaar- Identifizierung und Überprüfen von Nebensprechen Speisung einer Sprechverbindung Empfangen mit TESTOCOM 852 Signalverfolger in der Verstärkertechnik Prüfen von Gleich- und Wechselspannung Durchgangsprüfung und Widerstandsprüfung Prüfen von Kondensatoren Prüfen von Übergangswiderständen Prüfen von Transistoren Prüfen von Dioden... -
Seite 4: Beschreibung Der Geräte

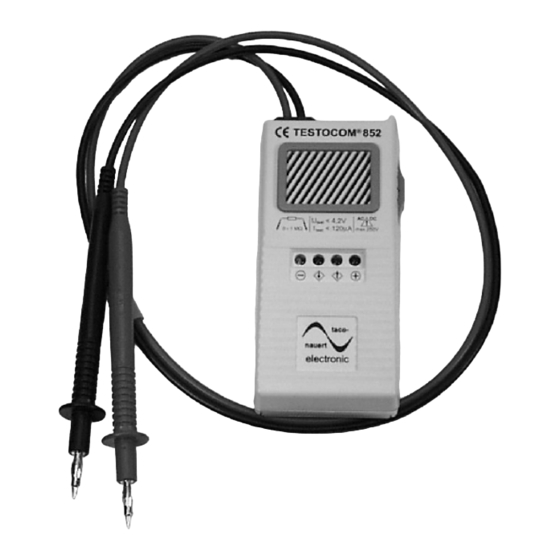

Beschreibung der Geräte Zugentlastung der Prüfleitungen Zwei 4-mm-Buchsen zur Stromversorgung, z.B INTERCOM 708, jedoch nicht bei TESTOCOM 814 Schiebeschalter Optische Anzeige mit Symbolen durch die Polaritäts-Indikatoren a und d, den Durchgangs-/ Empfangs-Indikator b und durch den Sende-Indikator c Rückseite Batteriefachdeckel Lautsprecheröffnung für akustische Anzeige Rückseite Aufhänger Prüfleitungspaar mit Prüfspitzen... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bitte unbedingt sorgfältig durchlesen und befolgen! Das Gerät ist für den Einsatz in trockenen Räumen vorgesehen. Sollte dennoch Feuchtigkeit in das Gerät eingedrungen sein, so muss das Gerät vor erneuter Benutzung erst austrocknen. Dafür das Gerät mit der Schallöffnung nach oben und geöffnetem Batteriefach an einem warmen Ort mehrere Stunden lagern. -
Seite 7: Inbetriebnahme Und Batteriewechsel
Inbetriebnahme Führen Sie vor jeder Inbetriebnahme den Eigentest durch. Bringen Sie den Schalter in Stellung “T”. Schließen Sie die Prüfspitzen kurz. Dadurch entsteht der Kurzschlußton von ca. 1,5 kHz. Ertönt dieser klar und laut, ist die Batteriespannung ausreichend. Bei schwachem und möglicherweise fallendem Ton müssen Sie den kompletten Batteriesatz wechseln. -
Seite 8: Adernpaar- Identifizierung Und Überprüfen
Es stehen verschiedene Möglichkeiten zur Auswahl: 1) Sender: TESTOCOM “alle Typen” Schalterstellung “T” mit Empfänger: TESTOCOM “alle Typen” Schalterstellung “T” (oder Adern kurzschließen) 2) Sender: TESTOCOM 804, 814, 852 Schalterstellung “S” nur TESTOCOM 852 Schalterstellung “R” mit Empfänger: TESTOCOM “alle Typen” Schalterstellung “T” 3) Sender: TESTOCOM 807, 817, Schalterstellung “S”... -
Seite 9: Stromversorgung Für Intercom-Set 708
Stromversorgung für Intercom-Set 708 Nur bei TESTOCOM 804, 807, 817, 852 Sobald Sie das erste Adernpaar gefunden haben, können Sie mit zwei TESTOCOMS und zwei INTERCOM SET 708 eine Sprechverbindung aufbauen und sich verständigen (Gegensprechen). Bitte beachten! Bei der Stromversorgung des INTERCOM SET 708 ist auf gleiche Polarität zu achten, im Gegensatz hierzu bei der Sprechverbindung... -
Seite 10: Empfangen Mit Testocom 852
Empfangen mit TESTOCOM 852 Technische Daten siehe Seite 5. Bringen Sie den Schalter in Stellung “R”. Signale auf analogen und digitalen Leitungsnetzen werden akustisch und optisch angezeigt. Natürlich können Sie auch das Vorhandensein von z.B. Wählimpulsen, IWV sowie TWV überprüfen, dies gilt auch für FAX-, ISDN- und TDSL-Signale usw. -
Seite 11: Signalverfolger In Der Verstärkertechnik
Signalverfolger in der Verstärkertechnik außer TESTOCOM 807, 817 Mit dem Tongenerator (Schalterstellung “S”) des TESTOCOM 852, 804 und 814 können Sie Verstärker überprüfen. Dank der Rechteckform des 1kHz-Signals sind Prüfungen bis in den MHz-Bereich möglich. Stehen zwei TESTOCOM 852 zur Verfügung, können Sie ein Gerät als Empfänger (Signalverfolger) R benutzen. -
Seite 12: Prüfen Von Gleich- Und Wechselspannung
Prüfen von Gleich- und Wechselspannung außer TESTOCOM 807, 814 Technische Daten siehe Seite 5. Wenn Sie die Prüfspitzen an eine Spannung größer als 5 V anlegen, hören Sie einen deutlich höheren Ton als den Kurzschlusston. Gleichzeitig leuchtet der Signal-Indikator. Bei Wechselspannung (Schalterstellung “R”) erhalten Sie, unabhängig von der Polarität, immer eine Anzeige. -
Seite 13: Durchgangsprüfung Und Widerstandsprüfung
Durchgangsprüfung und Widerstands- prüfung an spannungsfreien Objekten Technische Daten siehe Seite 5 Sie können schnell und sicher prüfen, ob ein Gerät, Bauteil, eine Leitung oder sonst eine Verbindung Strom fließen lassen kann. Bringen Sie den Schalter in Stellung “T”. Verbinden Sie dazu die Prüfspitzen mit entsprechenden Anschlüssen des Prüflings. -
Seite 14: Prüfen Von Kondensatoren
Prüfen von Kondensatoren Kondensatoren können Sie im spannungslosen, also entladenen Zustand auf Funktion prüfen. Zu unterscheiden sind Folien- (=ungepolte ) und Elektrolyt- Tantal- (= gepolte) Kondensatoren. Bringen Sie den Schalter in Stellung “T”. Beim Anschluss an die Prüfspitzen hören Sie zunächst den Kurzschlußton. Je nach Kapazität ist dieser nur als kurzes Knacken wahrnehmbar. -
Seite 15: Prüfen Von Übergangswiderständen
Prüfen von Übergangswiderständen Wackelkontakt: Prüfen von Übergangswiderständen, z.B. bei Schaltern, Tastern oder zweifelhaften Verbindungen wie kalte Lötstellen oder schlechte Klemmstellen. Bringen Sie den Schalter in Stellung “T”. Das TESTOCOM an dem zu prüfenden Objekt anschließen. Bei Schaltern bzw. Tastern diese entsprechend betätigen und auf das akustische Signal achten. -
Seite 16: Prüfen Von Transistoren
Prüfen von Transistoren Sie können die statische Funktionsprüfung durchführen, wenn die An- schlussbelegung eines Transistors bekannt ist. Der folgende Text bezieht sich auf die Prüfung eines NPN-Transistors; bei PNP- Transistoren vertauschen Sie bitte die angegebene Polarität der Prüfleitungen. Bringen Sie den Schalter in Stellung “T”. Verbinden Sie den Pluspol der roten Prüfspitze mit der Basis des Transistors, dann abwechselnd Kollektor und Emitter mit dem Minus-pol. -
Seite 17: Prüfen Von Dioden
Prüfen von Dioden Das Prüfen von Dioden (elektrische Ventile) ist mit den TESTOCOMs sehr einfach. Bringen Sie den Schalter in Stellung “T”. Um eine Diode zu prüfen muss diese in Durchlassrichtung an das TESTOCOM angeschlossen werden. D.h. rote Prüfleitung an Katode, und schwarze Prüfleitung an Anode. Dabei muss dann der Prüfton hörbar sein, bei einer in Sperrrichtung angeschlossenen Diode bleibt das TESTOCOM stumm. -
Seite 18: Konformitätserklärung
D-73035 Göppingen erklärt, in alleiniger Verantwortung, dass die Produkte: Durchgangsprüfer und Durchgangsprüfer mit Sonderfunktionen mit den Typenbezeichnungen TESTOCOM 804, TESTOCOM 807, TESTOCOM 814, TESTOCOM 817, TESTOCOM 852, auf die sich diese Erklärung bezieht, den folgenden Normen und Richtlinien gem. EMV-Richtlinie 89/336/EWG... -
Seite 19: Gewährleistung
UNSERE GERÄTE Wir gewähren Ihnen eine Garantiezeit, gemäß nachstehenden Bedingungen, von 24 Monaten für TESTOCOM 804, TESTOCOM 807, TESTOCOM 814, TESTOCOM 817, TESTOCOM 852. Die Garantiezeit beginnt jeweils mit dem Tage der Lieferung, der durch Kaufbeleg, wie Originalrechnung oder Originallieferschein, nachzuweisen ist. -
Seite 20: Zubehör
Zubehör Kunstledertasche Artikel-Nr.: 0771 (ohne Inhalt) 15 x 9,5 x 3,5 cm z.B. passend für jeweils ein TESTOFON- o.TESTOCOM-Gerät Klemmprüfspitzen Paar sw + rt Artikel-Nr.: 0730 Mit flexiblem Isolierschaft. Durch Druckknopf zu betätigender Greifzange, zum Festhalten an Drähten, Lötfahnen, Kontakten usw. zum Einstecken eines 4 mm-Bananensteckers. -
Seite 21: Weitere Interessante Produkte
Weitere interessante Produkte LS 200 Leitungssucher Artikel-Nr.: 0351 Lieferumfang: Leitungssuchersender und Leitungssucherempfänger inkl. Batterien (je 3 x Mignon), und hochwertiges Zubehör Zur Leitungsverfolgung in Mauerwerk, Decke oder Boden bis zu 50 cm Tiefe. Damit lassen sich bereits verlegte aber unbestimmte Leitungen bis zum Adernende verfolgen, oder Aderpaare eindeutig identifizieren. - Seite 22 Weitere interessante Produkte TESTOCOM 2/12 Basis-Set Artikel-Nr.: 0200 Entwickelt für: Lieferumfang Basis-Set:: Anzeigeteil inkl. Batterie (1 x 9V-Block) mit hochwertigem Prüfleitungspaar, Signalgeber (Cod.-Nr.:1) mit 12-fach vollisolierten Krokodilklemmen und Bedienungsanleitung. Zur Ader- und Leitungsidentifikation ohne Hilfskraft (2. Mann), eindeutige Unterscheidung bis zu 160 Einzeladern. Anzeige von Kurzschluss, Unterbrechung, Fremdspannung, Vertauschung, Erd- und Masseschluss, Ader- und Leitungsnummer und Unterspannung.
