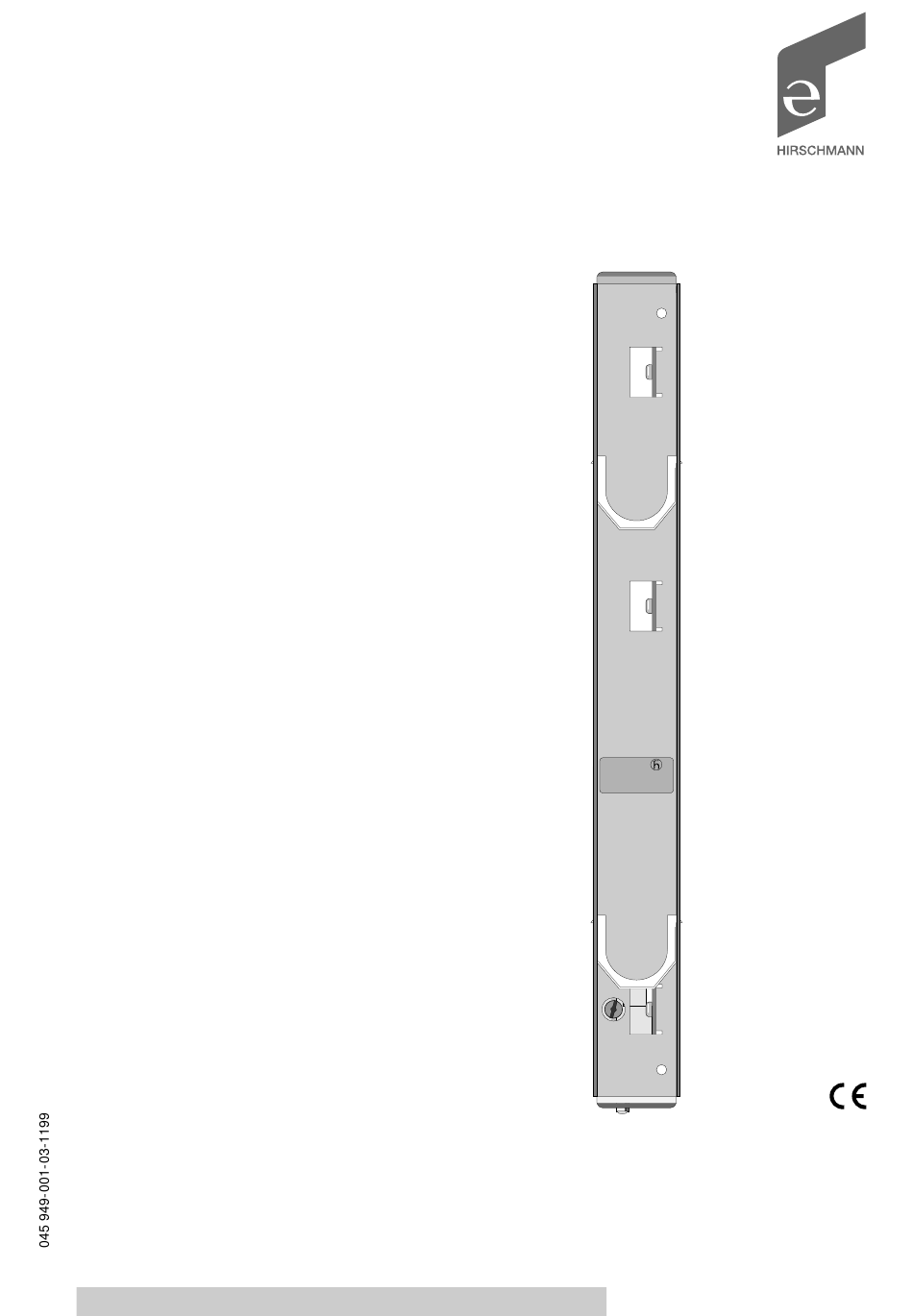

Hirschmann CHM 2000 M Betriebsanleitung
Signalaufbereitung, analog, audio/video modulator mono/stereo
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Betriebsanleitung
Signalaufbereitung,
analog
Audio/Video Modulator
mono
CHM 2000 M
Bestell-Nr.
960 913-001
Audio/Video Modulator
stereo
CHM 2000 S
Bestell-Nr.
960 912-001
Richard Hirschmann GmbH & Co.
Multimedia Kommunikationsgeräte
Stuttgarter Strasse 45 - 51
72654 Neckartenzlingen
Telefon (07127) 14-0
Deutsch
English
Français
Español
HIRSCHMANN
R h e i n m e t a l l E l e k t r o n i k
CHM 2000 S
Illustrator Bug-Disabler
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Hirschmann CHM 2000 M
- Seite 1 R h e i n m e t a l l E l e k t r o n i k 960 912-001 CHM 2000 S Richard Hirschmann GmbH & Co. Illustrator Bug-Disabler Multimedia Kommunikationsgeräte Stuttgarter Strasse 45 - 51...
-
Seite 2: Lieferumfang
Produkte abgestimmt sind. Weitergehende Ansprüche gegenüber der Richard Hirschmann GmbH & Co. wie Schadenersatz, Wandlung, Diese Herstellergarantie schränkt die Ihnen gegenüber Minderung oder der Ersatz von Folgeschäden sind dem Verkäufer zustehenden Rechte nicht ein. ausgeschlossen. Audio/Video Modulator CHM 2000 M / S... -
Seite 3: Inhaltsverzeichnis
Module für das System CSE 2000 ............A 4 Audio/Video Modulator CHM 2000 M / S... -
Seite 4: Esd Schutzhinweise
Vorsichtsmassnahmen zu Personen- oder Geräteschä- den führen kann. ACHTUNG: Weist darauf hin, daß das Nichtbeachten der gegebenen Vorsichtsmassnahmen zu Sachbeschädigungen führen kann. HINWEIS: Anmerkungen mit Tips und Informationen für den prakti- schen Einsatz. Audio/Video Modulator CHM 2000 M / S... -
Seite 5: Beschreibung
Beschreibung Beschreibung Die Module CHM 2000 M und CHM 2000 S Pegelunterschiede der einzelnen Module im sind für den Einsatz im Basisgerät CSE 2000 Basisgerät ausgeglichen werden. bestimmt. Sie bestehen aus dem eigentlichen Auf der Moduloberseite befinden sich zwei Modul und der Dekoderschnittstelle 15pol. -
Seite 6: Inbetriebnahme
Linsenschrauben am Basisgerät • Damit die obere Stiftleiste des Moduls zugänglich wird, muss das dem Modulplatz zugehörige Segment oben am Basisgerät ausgebrochen werden. Anschliessend wird die Dekoderschnittstelle darauf gesteckt. Gehen Sie dazu wie beschrieben vor: Audio/Video Modulator CHM 2000 M / S... -
Seite 7: Anschliessen Des Moduls
Audioeingang rechts 0,5 - 0,7 V (≥ 10 kΩ) Modulplätze erfolgt von rechts (= 1) nach 11 Audiomasse links (= 8) und ist in Abb. 1 der Betriebsanlei- 0/–2 dB (75 Ω) Videoeingang tung des Basisgerätes ersichtlich. Videomasse Audio/Video Modulator CHM 2000 M / S... -
Seite 8: Überwinden Grosser Einstell-Distanzen
Einstellung des Kanals A und wird deshalb St 5 nur blinkend angezeigt. Der Videostandard B/G des Moduls CHM 2000 M ist nur eingeschränkt zu verwenden, da es in dieser Einstellung wegen zu grosser Gruppenlaufzeit zu Bildverfälschungen kommen kann. Verwenden Sie bei benötigtem Standard B/G daher besser das Modul CHM 2000 S. - Seite 9 A u d 1 A u d 5 A u d 6 • Audiomodus wählen • Durch Drücken der Taste „Mode“ werden MODE die Einstellungen gespeichert. Anschliessend können weitere Kanäle ausgewählt und eingestellt werden. Audio/Video Modulator CHM 2000 M / S...
- Seite 10 Inbetriebnahme • Menübedienung 6) Das Modul CHM 2000 M verarbeitet Aud 6 VPS-Automatik (VPS = Video keinen Stereoton, daher ist das Einstellen Program System) des Audiomodus nicht möglich. Dieses In dieser Einstellung erkennt das Modul führt intern die beiden eingespeis-...
-
Seite 11: Technische Daten
HF-Ausgangsumsetzer Ausgangsfrequenz 111 MHz - 862 MHz Rückflussdämpfung am Ausgang 14 dB Ausgangspegel (Pegelsteller auf Maximum) 87 dBµV Pegelsteller 20 dB Breite Restseitenband 0,75 MHz (bei Standard I und L Abweichung der Norm) Audio/Video Modulator CHM 2000 M / S... -
Seite 12: Audio-Ausgangsdaten
–2 … +2 dB (bezogen auf 1 kHz) Klirrfaktor 0,8% Video-Ausgangsdaten S/N Video, bewertet 54 dB 1) Gemessen mit Audiofrequenz 1 kHz, 30 kHz Hub, LP-Filter, Dualton 2) Nachbarkanal nicht belegt, Messung für B/G Audio/Video Modulator CHM 2000 M / S...
