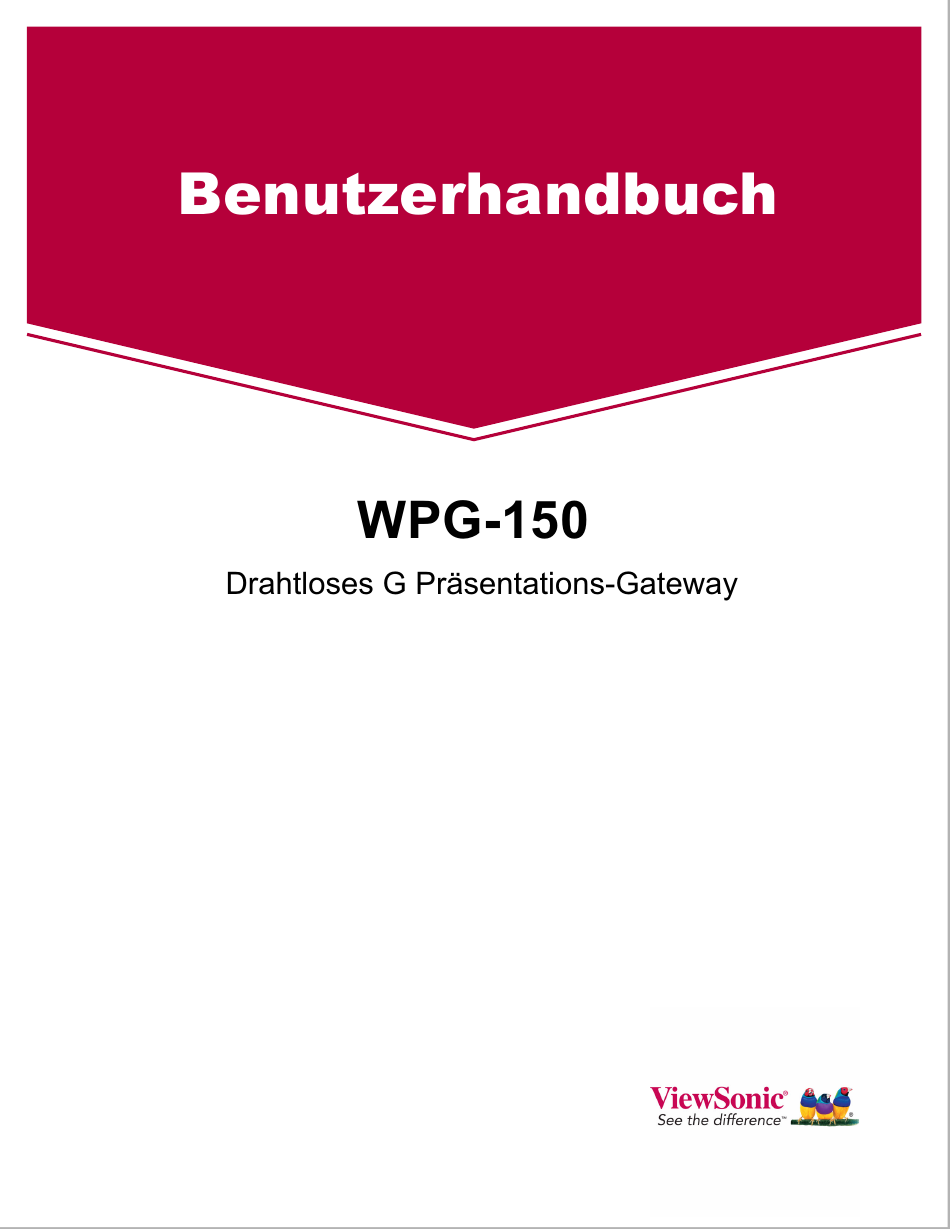

Inhaltszusammenfassung für ViewSonic WPG-150
-
Seite 2: Produktregistrierung
Kaufdatum: ________________________________ Produktentsorgung am Ende der Produktlebensdauer ViewSonic nimmt die Erhaltung der Umwelt ernst. Bitte entsorgen Sie am Ende der Produktlebensdauer das Produkt ordnungsgemäß. Nehmen Sie bitte Kontakt mit der lokalen Müllentsorgungseinrichtung auf, um eine angemessene Entsorgung in Erfahrung zu bringen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einführung Paketinhalt ........1 Leistungsmerkmale ......1 Glossar . - Seite 4 Soft-Reset ....... . . 32 Info ........32 Kundendienst .
-
Seite 5: Einführung
Wir bedanken uns, dass Sie sich für das ViewSonic Wireless G Präsentations-Gateway WPG-150 entschieden haben. Das WPG-150 kann über den VGA- oder DVI-Anschluss mit einem Projektor oder Anzeigegerät verbunden werden und erlaubt Ihnen kabellos den Projektor bzw. das Anzeigegerät zu steuern. Weitere Produktinformationen wie z.B. häufig gestellte Fragen, technische Daten, Datenblätter usw. -
Seite 6: Glossar
LOSSAR Akronym Bedeutung DHCP-Server Dynamic Host Configuration Protocol Domain Name System Digital Visual Interface SSID Service Set Identifier TCP/ IP Transmission Control Protocol/ Internet Protocol Video Graphics Array WiFi Protected Access Ein Konverter, der Ihnen erlaubt Ihren Desktop- oder Laptop-Computer drahtlos mit einem sekundären Anzeigegerät zu verbinden. -
Seite 7: Frontansicht
RONTANSICHT Zurücksetzen-Taste Status-LED ÜCKANSICHT Antennenverbindung Gleichstromeingang Audioausgang... -
Seite 8: Inbetriebnahme
NBETRIEBNAHME 1. V ORNEHMEN DER ERBINDUNGEN MIT DEM A. Bringen Sie die Antenne an der Rückseite des WPG an. B. Verbinden Sie über ein Ethernet-Kabel den LAN- Anschluss mit dem LAN/WAN/xDSL/Kabel- Modem, um eine Verbindung mit dem Internet herzustellen. C. Verbinden Sie den VGA-Anschluss über ein VGA- Kabel (bzw. -
Seite 9: Zugriff Auf Ein Drahtloses Netzwerk
Netzwerk zuzugreifen. Wählen Sie das WPG aus der Liste aus. Klicken Sie auf Connect [Verbinden]. Die Standard-SSID ist VSWPG-0. HINWEIS: Das obige Dialogfenster sieht möglicherweise anders aus, wenn Sie statt Windows einen anderen drahtlosen Client verwenden. Weitere Informationen finden Sie im Benutzerhandbuch Ihres PCs. ViewSonic WPG-150... -
Seite 10: Installieren Der Wpg-Applikation Auf Ihrem Pc
Sie auf Run [Ausführen]. Folgen Sie den Anweisungen auf dem Bildschirm. Nach dem Abschließen der Installation wird die Applikation gestartet und eine Verbindung mit dem WPG wird hergestellt. Das ViewSonic WPG-Fenster erscheint im Normalmodus auf Ihrem PC. Weitere Informationen hierzu finden Sie im Abschnitt "Normalmodus" unter "Ausführen der WPG-Applikation". -
Seite 11: Ausführ En Der Wpg-Applikation
Wenn mehrere WPGs erkannt werden, dann erscheint Wireless Display List [Liste mit drahtlosen Anzeigegeräten] wie folgt. Wählen Sie das gewünschte WPG aus und klicken dann auf Connect [Verbinden]. Elemente Beschreibung Display List Hier wird die SSIDs aller derzeit erkannten ViewSonic [Anzeigegeräteliste] WPGs angezeigt. Refresh Damit wird die Anzeigegeräteliste aktualisiert. [Aktualisieren]- Schaltfläche... - Seite 12 (Lautsprecher)/ Aufnahmegerät (Line In) automatisch auf das virtuelle Audiokabel (WDM) eingestellt. Klicken Sie auf OK, um fortzufahren. Hinweis: Stellen Sie manuell das Standard-Wiedergabegerät (Lautsprecher)/ Aufnahmegerät (Line In) auf das virtuelle Audiokabel (WDM) ein, falls die Standardgeräte nicht auf das virtuelle Audiokabel (WDM) gestellt wurden. Popup-Fenster ViewSonic WPG-150...
- Seite 13 Verwenden Sie auf Ihrem Computer die Funktion Verbinden mit, um eine Verbindung mit einem verfügbaren WPG in der Liste herzustellen. Klicken Sie auf Verbinden. Die Standard-SSID ist WPG150-0. Sind keine Sicherheitseinstellungen wie z.B. SSID vorhanden, dann ist die Netzwerkverbindung nicht geschützt. Klicken Sie auf die Option Trotzdem verbinden. ViewSonic WPG-150...
- Seite 14 Eine Meldung bestätigt, dass das WPG150 mit dem Netzwerk verbunden ist. ViewSonic WPG-150...
-
Seite 15: Verbindung Fehlgeschlagen
Klicken Sie auf OK, um eine neue Auswahl zu treffen. ORMALMODUS Sobald die Verbindung hergestellt wird, erscheint das Applikations-Hauptfenster für den ViewSonic WPG im Normalmodus wie unten abgebildet. Ihr PC-Desktop wird automatisch auf Ihrem Anzeigegerät oder über Ihren Projektor projiziert. Stärke der drahtlosen Signale... - Seite 16 Optionen "Video auf dem ganzen Bildschirm," "Video auf einem Fenster" und "Nicht-Video" gehören zu einer Funktionsgruppe. Wenn diese Option gewählt wird, dann wird ein leeres Bild auf dem Bildschirm des ViewSonic Anzeigegerätes angezeigt. Open / Close Advanced Mit dieser Schaltfläche öffnen oder schließen Sie den Options Erweitert-Modus für erweiterte Einstellungen.
- Seite 17 Für Windows Vista-Benutzer Sobald die Verbindung hergestellt ist, erscheint das Applikations-Hauptfenster für den ViewSonic WPG im Normalmodus wie unten abgebildet. Ihr PC-Desktop wird automatisch auf Ihrem Anzeigegerät oder über Ihren Projektor projiziert. Hinweis: Die Funktionen SIGNAL und Select Display [Anzeige auswählen] wurden unter dem Betriebssystem Windows Vista deaktiviert.
-
Seite 18: Erweiterte Konfiguration
RWEITER TE ONFIGUR ATION RWEITERTE INSTELLUNGEN Klicken Sie auf den Pfeil-nach- unten auf dem Hauptfenster wie unten abgebildet für die erweiterten Einstellungen. Desktop-Anzeigegruppe ® Das "Eigenschaften von Anzeige"-Fenster unter Microsoft Windows ViewSonic WPG-150... - Seite 19 Für Windows Vista-Benutzer Die Funktion Desktop Display [Desktop-Anzeige] wurde unter dem Betriebssystem Windows Vista deaktiviert. Sie können nur den vorliegenden Desktop auf dem WPG-Anzeigebildschirm spiegeln. ViewSonic WPG-150...
- Seite 20 Einstellung verwendet. Extend [Erweitern]: Dieser Modus erweitert den PC- Desktop auf den Bildschirm des WPG-Anzeigegerätes. Diese Einstellung ist empfehlenswert, wenn Sie Videos wiedergeben oder gleichzeitig mit zwei Bildschirmen arbeiten. Close [Schließen] Mit dieser Schaltfläche schließen Sie das Fenster. ViewSonic WPG-150...
-
Seite 21: Anzeigegerät Konfig
Ihres Computers aktualisiert. Sie müssen die Applikation deinstallieren und den Anweisungen zur Softwareinstallation folgen, um die neue Softwareversion auf Ihrem PC zu installieren. Network Settings Sie können die Einstellungen der SSID des drahtlosen [Netzwerkeinstellungen] Kanals und des LANs ändern. ViewSonic WPG-150... -
Seite 22: Anzeigegerät-Zugangscode
Applikation ausgeführt wird, erscheint das unten abgebildete Popup-Fenster unten auf dem unten abgebildeten Startbild und fragt nach dem Zugangscode. Geben Sie den Code in das Display Access Number [Anzeigegerät-Zugangscode]-Feld ein und klicken dann auf OK. Popup-Fenster Zugangscode hier eingeben Startbild Zugangscode ViewSonic WPG-150... -
Seite 23: Akitvieren Der Drahtlosen Verschlüsselung
System-Administrator dem neuen Benutzer den WPA-PSK TKIP- Schlüssel anbietet. Drahtlose Verschlüsselung aktivieren Geben Sie 8 bis 63 ASCII-Zeichen als Schlüssel für die WPA-PSK TKIP-Verschlüsselung ein. Geben Sie den Schlüssel ein, wiederholen den Schlüssel und klicken zum Schluss auf OK. ViewSonic WPG-150... - Seite 24 Stimmen die eingegebenen Schlüssel nicht überein, dann wird das Fenster wie unten abgebildet geöffnet. Nach dem Aktivieren der drahtlosen Verschlüsselung wird die drahtlose Verbindung getrennt. Sie müssen auf Select Display [Anzeige auswählen] und Connect [Verbinden] klicken, um die Verbindung mit dem WPG wieder herzustellen. Popup-Fenster ViewSonic WPG-150...
- Seite 25 Für Windows Vista-Benutzer Nach dem Aktivieren der drahtlosen Verschlüsselung wird die drahtlose Verbindung getrennt. Sie müssen die Eigenschaften des WPG Drahtlos-Netzwerks ändern. Wählen Sie Properties [Eigenschaften] aus dem Menü. ViewSonic WPG-150...
- Seite 26 Stellen Sie Security Type [Sicherheitstyp] auf "WPA-Personal [WPA-Privat]", wählen "TKIP" für den Encryption Type [Verschlüsselungstyp], geben den Network Security Key [Netzwerksicherheitsschlüssel] an und klicken dann auf OK. Das unten abgebildete Startbild zeigt ein sicheres WPG an. Verschlüsselt ViewSonic WPG-150...
- Seite 27 WPA-PSK TKIP-Schlüssel angeben und anschließend auf OK klicken. Popup-Fenster Für Windows Vista-Benutzer Wenn Sie zum ersten Mal eine Verbindung mit einem gesicherten WPG aufbauen, müssen Sie den vom System-Administrator erhaltenen Security Key [Sicherheitsschlüssel] angeben. Geben Sie den Sicherheitsschlüssel ein und klicken dann auf Connect [Verbinden]. ViewSonic WPG-150...
- Seite 28 Eine erfolgreiche Verbindung wird durch eine neue Meldung angezeigt. Hinweis: Bei einem nicht gesicherten WPG sehen die Standardeinstellungen unter Eigenschaften des WPG-Drahtlos-Netzwerks wie folgt aus: Security Type [Sicherheitstyp]: "No Authentication (Open) [Keine Authentifizierung (Offen)]"; Encryption Type [Verschlüsselungstyp]: "None [Kein]". ViewSonic WPG-150...
- Seite 29 Der System-Administrator kann auf die Schaltfläche Setting [Einstellung] klicken und dann den Drahtlos-Verschlüsselungsschlüssel ändern. ViewSonic WPG-150...
-
Seite 30: Kennwort Einstellen
Anzeigegerätes]-Fenster die Option Password Setup [Kennwort einstellen]. Das Password Setup [Kennwort einstellen]-Fenster wie unten abgebildet wird geöffnet. Geben Sie ein Kennwort ein, wiederholen das Kennwort und klicken dann auf > OK. Wurde noch kein Kennwort eingerichtet, dann wird das Fenster wie unten abgebildet geöffnet. ViewSonic WPG-150... -
Seite 31: Firmware Aktualisieren
® entfernen. Um die Software von Ihrem PC zu entfernen, klicken Sie bitte auf die Windows Start-Schaltfläche, > Programme > ViewSonic WPG > Uninstall [Deinstallieren]. WICHTIGER HINWEIS! Der LAN-Anschluss des WPG muss mit dem Internet verbunden sein, damit das Gerät nach einer neuen Firmware prüfen kann. -
Seite 32: Netzwerkeinstellungen
Hier nehmen Sie Einstellungen für die LAN-Verbindung vor. [Netzwerkeinstellungen] In der Standardeinstellung wird automatisch eine IP- Adresse bezogen. Möchten Sie eine statische Adresse verwenden, dann klicken Sie auf "Use the following address [Folgende Adresse verwenden]", geben die Parameter ein und klicken dann auf OK. ViewSonic WPG-150... -
Seite 33: Verwenden Des Wpg
Sie sollten nun das Video auf dem mit Ihrem WPG verbundenen Projektor oder Monitor sehen können. WICHTIG! Um das Video reibungslos wiederzugeben, klicken Sie bitte auf Full Screen Video [Vollbild-Video] auf dem wie unten abgebildeten Fenster auf Ihrem PC. Vollbild-Video ViewSonic WPG-150... -
Seite 34: Grafische Präsentationen Anzeigen
Sie niemanden anderen sehen lassen möchten, zu erledigen. Um ein leeres Bild auf dem Bildschirm anzuzeigen, klicken Sie bitte auf die "Blank Screen [Leeres Bild]"-Schaltfläche wie unten abgebildet. Das WPG zeigt daraufhin ein leeres Bild an, ohne die drahtlose Verbindung zu unterbrechen. ViewSonic WPG-150... -
Seite 35: Bekannte Probleme
Ist die Datenrate 1 Mbps deaktiviert, dann aktivieren Sie bitte die Datenrate 1 Mbps an den Zugriffspunkten. ® Dies betrifft Folgendes: Intel PRO/Wireless 2200BG Network Connection ® Intel PRO/Wireless 2915ABG Network Connection Lösungs-ID: CS-022509 Erstelldatum: 03-Apr-2006 Last Modified: 20-Jul-2006 http://www.intel.com/support/wireless/wlan/sb/cs-022509.htm ViewSonic WPG-150... -
Seite 36: Fehlerbehebung Und Wartung
In diesem Abschnitt finden Sie Lösungen zu allgemeinen Problemen mit dem Verwenden des WPG-100 und Anweisungen zum Pflegen des WPG. Können Sie Ihr Problem nicht lösen, dann nehmen Sie bitte Kontakt mit Ihrem Händler oder dem ViewSonic Kundendienst auf. In dem "Kundendienst"-Abschnitt finden Sie Kontaktdaten. Weitere Produktinformationen wie z.B. häufig gestellte Fragen, technische Daten, Datenblätter usw. -
Seite 37: Kundendienst
UNDENDIENST Für den Kundendienst müssen Sie die Produktseriennummer bereithalten. Bevor Sie das WPG-150 für eine Reparatur einschicken, denken Sie bitte daran alle Daten zu sichern und jegliche Drittsoftware zu entfernen. Land/Region Website Telefon (ggf. inklusive E-Mail- Adresse) Vereinigte Staaten viewsonic.com... -
Seite 38: Anhang
Die für diesen Sender verwendete Antenne darf nicht mit einer anderen Antenne oder einem anderen Sender gemeinsam aufgestellt oder betrieben werden. Netzteil-Sicherheitshinweis Das diesem Gerät mitgelieferte Netzteil darf nur mit diesem Gerät zusammen verwendet werden. Ersetzen Sie das Netzteil nur durch den selben oder gleichwertigen vom Hersteller empfohlenen Typ. ViewSonic WPG-150... -
Seite 39: Wichtige Erklärung: Fcc
EMV-Richtlinie 89/336/EWG und Niederspannungsrichtlinie, die die Kommission der Europäischen Gemeinschaft festgelegt hat. Die Konformität mit diesen Richtlinien schließt die Konformität mit den folgenden europäischen Normen ein: EN55022 (CISPR 22) Hochfrequenzstörung EN55024 (IEC61000-4-2, -4-4, -4-5, -4-6, -4-11) EN60950 (IEC950) Produktsicherheit ViewSonic WPG-150... -
Seite 40: Rohs-Konformitätserklärung
Das Zeichen auf der rechten Seite weist auf die Konformität mit der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) hin. Das Zeichen macht Sie auf die Anforderung aufmerksam, dass Sie das Gerät nicht als unsortierten Hausmüll entsorgen, sondern gemäß den örtlichen Vorschriften die Rückgabe- und Sammelsysteme benutzen. ViewSonic WPG-150... -
Seite 41: Technische Daten
FCC-15B, FCC-15C, IC-ES003B, IC-RSS210, ETL, BSMI, NCC DGT, KTL, MIC, RRL, Zulassungen IDA, CB, CE, C-Tick, CCC, SRRC, NOM ESCHRÄNKTE ARANTIE Bitte entnehmen Sie der Kundendienst-Tabelle in diesem Handbuch die ViewSonic-Website in Ihrer Region, um die Garantieinformationen zu erhalten. ViewSonic WPG-150...
