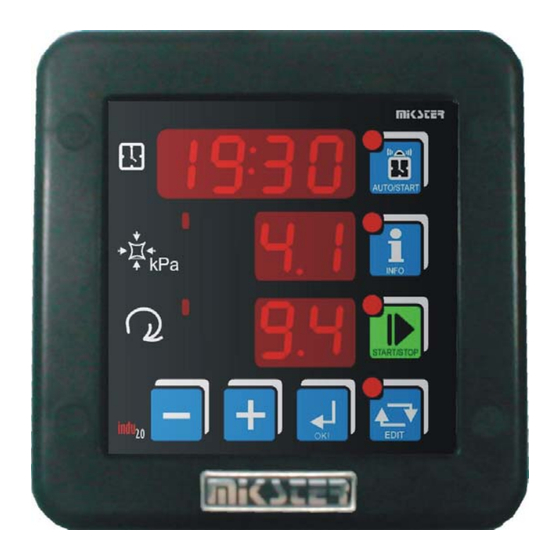

Mikster INDU-20 Betriebsanleitung
Industrie-mikroprozessor-steuergerät /bestimmung vakuum-massiermaschinen, mischwerk, vakuumkontrollsysteme
Verwandte Anleitungen für Mikster INDU-20
Inhaltszusammenfassung für Mikster INDU-20
- Seite 1 Industrie- Mikroprozessor- Steuergerät INDU-20 Bestimmung Vakuum-Massiermaschinen, Mischwerk, Vakuumkontrollsysteme Sp. z o.o. (Ltd.) 41-250 Czeladź ul. Wojkowicka 21, POLAND Tel. +48 32 763 – 77 – 77 Fax: +48 32 763 – 75 – 94 www.mikster.com mikster@mikster.com V1.0 23.12.2005...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung ‘INDU-20’ v 1.0 INHALT INHALT................................2 INBETRIEBNAHME ............................4 BEDIENUNGSFELD ............................4 INFO - BETRIEB..............................5 AUTOSTART – BETRIEB..........................5 START - BETRIEB ............................6 RELAIS-FUNKTIONEN............................ 6 REGLER „TEMPERATURERREICHUNG” ..................... 6 WAHL DER EINSTELLUNGEN DES PID - REGLERS................... 7 SERVICE-FUNKTIONEN, DIE FÜR BENUTZER ZUGÄNGLICH SIND............ -
Seite 3: Technische Daten
Betriebsanleitung ‘INDU-20’ v 1.0 TECHNISCHE DATEN 1 Analogeingang PT-100 (PT-500, PT1000) Temperaturmessbereich: -30.. +400 °C (Auflösung 0.1 °C) 4 Relaisausgänge 1 Analogausgang (0,4..20 mA) 1 x RS-485 Kommunikation mit PC Computer 2 Kontrolleingänge (Alarmsignalisierung oder Tastensperre) Speisung 230 Option: (110)(24) ± 10% VAC... -
Seite 4: Inbetriebnahme
Betriebsanleitung ‘INDU-20’ v 1.0 INBETRIEBNAHME Nach dem Anschluß an das Netz wird die Steuerung automatisch in Betrieb gesetzt. Zuerst erscheint eine Anfangsaufschrift und danach wird die aktuelle Uhrzeit, Messung im Kanal 1 – Vakuummessung in Prozent, der eingegebene Wert der Trommeldrehgeschwindigkeit angezeigt. -
Seite 5: Info - Betrieb
Betriebsanleitung ‘INDU-20’ v 1.0 EDIT - BETRIEB – ÄNDERUNG DER EINGEGEBENEN WERTE Um den Betrieb „Editieren der eingegebenen Parameter“ zu starten ist die Taste drücken. Die Diode auf der Taste EDIT leuchtet auf, wenn der Editierbetrieb gestartet worden ist. Mit den Tasten werden die Parameter korrigiert. -
Seite 6: Start - Betrieb
Betriebsanleitung ‘INDU-20’ v 1.0 START - BETRIEB Nachdem die eingegebenen Parameter eingestellt worden sind (siehe: EDIT - BETRIEB – ÄNDERUNG DER EINGEGEBENEN WERTE) kann der Prozess begonnen werden d.h. das Steuergerät kann in den START – Betrieb gebracht werden. Der START – Betrieb kann durch Drücken der Taste begonnen oder beendet werden. -
Seite 7: Wahl Der Einstellungen Des Pid - Reglers
Betriebsanleitung ‘INDU-20’ v 1.0 WAHL DER EINSTELLUNGEN DES PID - REGLERS Um Zugang zu den Einstellungen des mit einem entsprechenden Messkanal gekoppelten PID – Reglers zu erreichen ist die Taste MINUS und danach die Taste INFO gedrückt zu halten. Ist der Temperaturregler auf dem Relais REL5 angewählt worden, wird auf der oberen Anzeige eine Information über die Möglichkeit der Reglerabstimmung angezeigt –... -
Seite 8: Service-Funktionen, Die Für Benutzer Zugänglich Sind
Betriebsanleitung ‘INDU-20’ v 1.0 SERVICE-FUNKTIONEN, DIE FÜR BENUTZER ZUGÄNGLICH SIND Zellen - Nummer Beschreibung Einstellungen der Echtzeituhr. Mit der Taste OK kann auf den nächsten Parameter gewechselt werden. Änderung des Zugangskodes zu den Benutzerfunktionen Bereich 0..9999 Für den Wert 0 – Prüfung des Zugangskodes ausgeschaltet Information über die aktuelle Programmversion... -
Seite 9: Alarme
Betriebsanleitung ‘INDU-20’ v 1.0 ALARME Das Steuergerät INDU 20 kann 11 Alarmsituationen signalisieren: Err 1 Störung des Innenunterdruckfühlers Err 2 Störung oder Fehlen eines Messungselementen im Kanal 1 (Temperatur) Err 3 Err 4 der zulässige Höchstunterdruck überschritten Err 5 die zulässige Höchsttemperatur überschritten... - Seite 10 Betriebsanleitung ‘INDU-20’ v 1.0 7 – Thermodampf r** 8 – Thermodampf t** 9 – Thermodampf j** 10 – Thermodampf e** 11 – Thermodampf k** 12 – Thermodampf n** Version mit Stromeingängen Version mit Thermodampfbedienung -99,0 .. Wert entsprechend 0 mA für Kanal 1 für 0..20 mA...
- Seite 11 Betriebsanleitung ‘INDU-20’ v 1.0 0 .. 5 Obere Hysterese für den an REL 2 angeschlossenen Regler 0 .. 5 Obere Hysterese für den an REL 3 angeschlossenen Regler 0 .. 5 Obere Hysterese für den an REL 5 angeschlossenen Regler Eingegebene Temperatur 50°C...
- Seite 12 Betriebsanleitung ‘INDU-20’ v 1.0 2 - Alarm wenn Eingänge 6-8 geöffnet sind – Tastensperre wenn Eingänge kurzgeschlossen sind 4 – Tastensperre wenn Eingänge 6-8 geöffnet sind 0..4 Bedienung des Kontrolleingangs 2 0 - Alarm ausgeschaltet 1 - Alarm wenn Eingänge 7-8 kurzgeschlossen sind 2 - Alarm wenn Eingänge 7-8 geöffnet sind...
-
Seite 13: Applikation - Beispiel
Betriebsanleitung ‘INDU-20’ v 1.0 APPLIKATION - BEISPIEL* * Das obige anschauliche Applikationsbeispiel darf weder gänzlich noch teilweise als ein Projekt eines Steuersystems betrachtet werden. -
Seite 14: Notes
Betriebsanleitung ‘INDU-20’ v 1.0 NOTES... - Seite 15 Betriebsanleitung ‘INDU-20’ v 1.0 NOTES...
- Seite 16 Betriebsanleitung ‘INDU-20’ v 1.0 NOTES...
