Inhaltszusammenfassung für Cytronix RD01
- Seite 1 QUICK START GUIDE (DE/ENG) V1.2 www.solectric.eu...
-
Seite 2: Inhaltsverzeichnis
3.0 Spezifikation 4.0 Achtung vor dem Start 5.0 Batterie laden 6.0 Vorbereitung des Fluggerätes 7.0 Vorbereitung der Fernsteuerung 8.0 Startvorbereitung 8.1 Die RD01 verbinden 8.2 Motor Unlock / Lock 9.0 Flugmanöver 9-10 10.0 Landen 11.0 Zusätzliche Beschreibung 11.1 DEVO 7 Einstellungen Fernsteuerung 11-12 11.2 TX5836/TX5837 Kanalauswahl Videoübertragung... -
Seite 3: Die Drohne
RD01 Drohne ist für herausragende Crash-Überlebensfähigkeit geschaffen. Das industrielle Design ist modern und modular. Wartungen und Upgrades sind einfach durchzuführen. Die RD01 ist mit einem hochwertigem Flugsteuerungssystem für akrobatische Flugroutinen wie Roll, Flip und Race Mode ausgestattet. 1. Kamera (verstellbarer Neigungswinkel) 2. -
Seite 4: Die Fernsteuerung
QUICK START GUIDE 2.0 Die Fernsteuerung Die RD01 verfügt über 3 nützliche Flugmodis: STABILISIEREN / INTERMEDIATE / ADVANCED Modis werden vom MIX-Schalter ausgewählt. (Wählen Sie den passenden Modus nach Ihren Flugfähigkeiten aus.) - STABILISIERTER Flugmodus: Das Hauptflug-Steuerungssystem kommt mit einer Stabilisierungsfunktion, seine Operation ist relativ stabil, es kann nicht rollen und ist somit für Anfänger geeignet. -
Seite 5: Spezifikation
Aircraft 70mm Hauptrotor Dia .: 101 x 117 x 55mm Gesamt (L x B x H): 101g (ohne Akku) Gewicht: DEVO 7 Fernbedienung: RD01 Empfänger / Hauptregler: TX5836(FCC)/TX5837(CE) Sender: WK-WS-13-002 Brushless Motor: RD01 Brushless ESC: 7.4V 850mAh 25C 2S Li-Po... -
Seite 6: Achtung Vor Dem Start
4.0 Achtung vor dem Flug 1) Das RD01 Mini-Quad ist für Piloten, 14 Jahre oder älter, mit RC Hobby Erfahrung empfohlen. 2) Fliegen Sie das RD01 nur bei trockenem Wetter, mit wenig Wind. Bitte fliegen Sie nicht im Regen oder schweren nebeligen Bedingungen. -
Seite 7: Vorbereitung Der Fernsteuerung
Fernbedienung ein. Ein Videoempfangsgerät wird benötigt um ein Bild anzuzeigen. (Einstellmethode siehe P13) Die RD01 Drohnen haben einen Niederspannungs-Alarm-Piepser. Wenn die Spannung unter 7,0 Volt fällt, blinkt die rote LED-Anzeige schnell und der Signalton ertönt. WARNUNG: Bitte umgehend landen, wenn Sie den Alarm hören. -
Seite 8: Motor Unlock / Lock
QUICK START GUIDE 8.2 Motor Unlock / Lock Motor Unlock Der Gashebel muß nach dem Binden des Devo 7 Senders ganz nach unten gestellt werden. Das Diplay zeigt "0". Bitte überprüfen Sie, ob alle Schalter in der oberen Position sind. Zum Einschalten den Gashebel nach unten links bewegen. -
Seite 9: Flugmanöver
QUICK START GUIDE 9.0 Flugmanöver Die Flugrolle vorwärts FLIP Flip/Roll ist nur in im erweiterten Flugmodus möglich. MIX Schalter auf Position 1 oder 2, um den entsprechenden Flugmodus auszuwählen. Das Heck zeigt zum Piloten MIX Schalter auf “1” MODE 1 Die Flugrolle rückwärts MIX Schalter auf“2”... -
Seite 10: Landen
QUICK START GUIDE DREAM Baron AKA Annäherungs FPV Hindernis fliegen Achtung: 1) Dream Baron ist für erfahrene Piloten geeignet, High-Speed- Flüge mit Hindernissen zum Ausweichen erfordern erweiterte Flug-Fähigkeiten. 2) Empfohlener Bereich FPV: 300m abhängig von der Umgebung. 3) Vermeiden Sie über Menschen, Tiere, Konzerte, öffentliche Veranstaltungen oder Sportstadien zu fliegen. -
Seite 11: Zusätzliche Beschreibung
Drücken Sie R oder L um den Buchstaben zu ändern, Drücken Sie UP oder DN und wählen "AERO", hier RD01. Drücken Sie ENT um zu speichern und drücken Sie dann ENT um zu speichern und EXT um zum Modell Menü zurückzukehren. - Seite 12 QUICK START GUIDE Wing Type(WING) MODEL WING UP/DN MODEL WING NORM Drücken Sie R oder L und wählen "NORM". Drücken Sie ENT um zu speichern und EXT um zum Modell Menü zurückzukehren. Device Output(OUTPU) MODEL MODEL GEAR GEAR UP/DN MODEL OUTPU DN R/L MODEL...
-
Seite 13: Tx5836/Tx5837 Kanalauswahl Videoübertragung
QUICK START GUIDE 11.2 TX5836/TX5837 Kanalauswahl Videoübertragung Es gibt 8 Kanäle, wählen Sie den besten Kanal basierend auf der Bildqualität auf dem Bildschirm aus. Wählen Sie den Kanal aus, indem Sie die Dip-Schalter am Video-Sender entsprechend dem Diagramm einstellen. Channel 5866MHz(CE) 5847MH z 5828 M H z... -

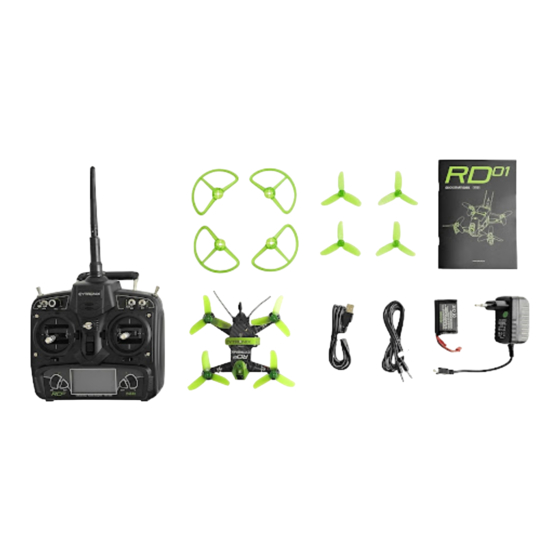

Seite 14: In Der Box / Liste Der Artikel
Anleitung Anleitung der DEVO 7(DVD) QUICK START GUIDE DEVO 6 DEVO 7 DEVO 7E DEVO 8 DEVO 8S DEVO 10 DEVO 12 NOT FOR SALE WWW.WALKERA.COM Tips: RD01 BNF Paket: keine Fernbedienung, Schulung Kabel, Manual of DEVO 7 (DVD) -14-... - Seite 15 Tel: 07251 93693 10 Bedienungsanleitung kann ohne vorherige Ankündigung geändert werden.
