1. Sicherheitshinweise
Vorsicht! Die Kondensatorplatten verfügen über
keine elektrische Isolation. Es können berüh-
rungsgefährliche Spannungen anliegen.
• Bei der Arbeit mit berührungsgefährlichen
Spannungen die entsprechenden Sicher-
heitsvorkehrungen treffen.
• Gerät während des Versuchs nicht berüh-
ren.
• Bei massebezogenen Spannungen Bezugs-
potential an die bewegliche Kondensator-
platte legen.
• Spannungsüberschläge zwischen den Plat-
ten vermeiden.
In Schulen und Ausbildungseinrichtungen ist der
Gebrauch des Gerätes durch geschultes Perso-
nal verantwortlich zu überwachen.
Plattenkondensator D 1006798
2. Beschreibung
Der Plattenkondensator dient zur Untersuchung
des Zusammenhangs zwischen Ladung und Span-
nung, zur quantitativen Untersuchung der Kapazität
in Abhängigkeit vom Plattenabstand, zur Messung
von Dielektrizitätskonstanten ε sowie zur genauen
Bestimmung der elektrischen Feldkonstanten ε
Das Gerät besitzt eine feste und eine bewegliche
Platte. Letztere ist im Bereich von 0 bis 160 mm
durch Verschieben am Führungsblock (10) und
zwischen 0 und 20 mm mittels Feinstellschraube
(1) verstellbar. Die Anzeige einer elektronischen
Messeinrichtung zeigt die Distanz zwischen bei-
den Kondensatorplatten an. Für jeden beliebigen
Wegpunkt kann der Anzeigewert auf Null gesetzt
werden, die Anzeige gibt danach den Abstand
zum neuen Wegpunkt aus. Der Plattenabstand
ist auf 1/10 mm ablesbar. Mit Schalter (5) wird die
1

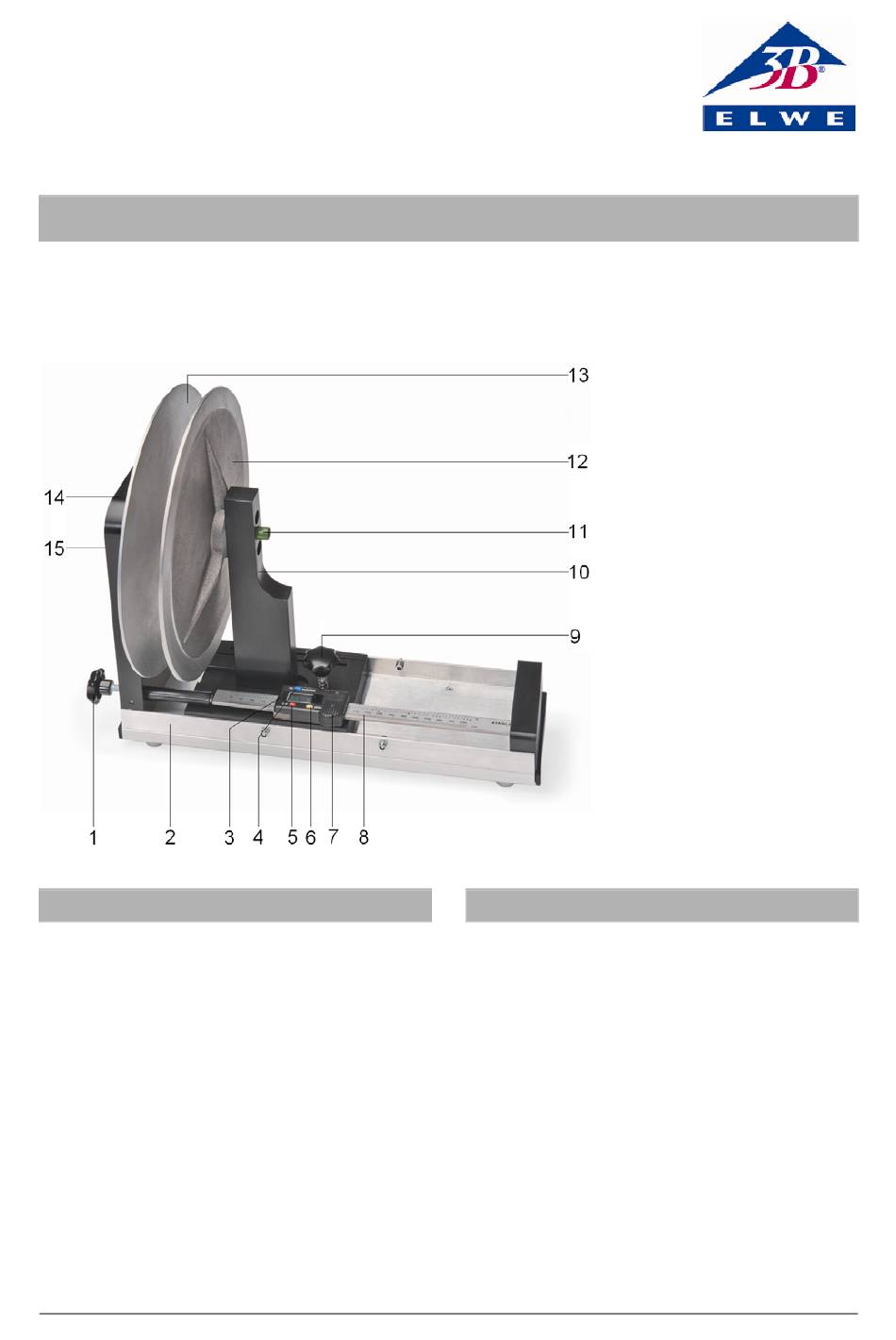

1 Feinstellschraube
2 Führungsschiene
3 Messeinheit
4 Messeinheit Umschal-
ter mm/inch
5 Messeinheit Ein/Aus-
Schalter Anzeige
6 Messeinheit Nullsteller
7 Messeinheit Fach für
Knopfzelle
8 Messeinheit Skala
9 Arretierschraube
10 Führungsblock
11 Anschlussbuchse
12 Kondensatorplatte be-
weglich
13 Kondensatorplatte fest
14 Stator
15 Anschlussbuchse
.
0
