Danfoss AK-PI 200 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltszusammenfassung für Danfoss AK-PI 200

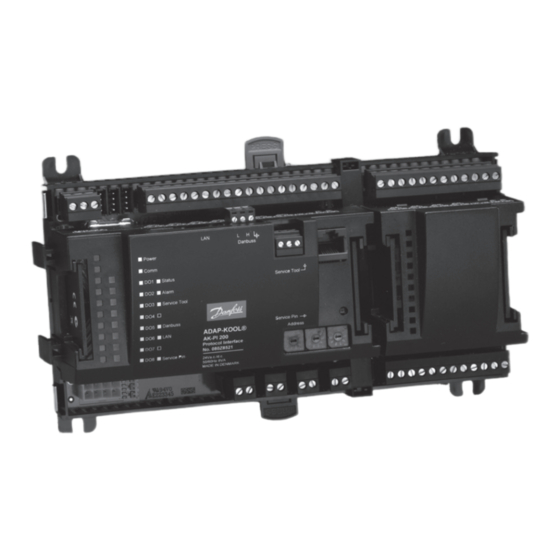

- Seite 1 User Guide Interfacemodul AK-PI 200 ADAP-KOOL® Refrigeration control systems...
-
Seite 2: Inhaltsverzeichnis
Einführung Funktion Das AK-PI 200 ist ein Zwischenglied, um Regler vom Typ AKC und AKL über einen Systemmanager, z. B. AK-SM 720, bedienen zu können. Die eigentliche Bedienung der Regler erfolgt mit einem AK-ST 500. (AKC- und AKL-Regler sind standardmäßig mit der Datenkommu- nikation DANBUSS ausgestattet, bei der Datentransfer von einem Gateway gesteuert wird, z. - Seite 3 Anzahl Regler Es können bis zu 60 Regler an eine einzige AK-PI 200 angeschlos- sen werden. Bei mehr als 60 Reglern müssen 2 AK-PI 200 verwen- det werden. An einen Systemmanager können bis zu zwei AK-PI 200 ange- schlossen werden, d. h. bis zu 120 Regler an der DANBUSS-Kom- munikation.
-
Seite 4: Installation
Wenn es sich um eine bestehende Anlage handelt, bei der die Regler zuvor mit einem Gateway verbunden waren, muss die Verbindung (Netzwerknummer) zum Gateway registriert werden, so das sie in AK-PI 200 eingestellt werden kann. 1. Die Netzwerknummer für die spätere Einstellung registrieren. - Seite 5 Einstellung vornehmen muss. Gehen Sie zum Konfigurationsmenü / zur Protokollschnittstelle (der Systemmanager muss die Version 1.20 oder neuer haben). 2. Wählen Sie die Adresse des AK-PI 200, die mit der Systemeinheit gekoppelt werden soll. Führen Sie das zweite Scannen durch, um die DANBUSS- Regler zu finden 1.
-
Seite 6: Anforderungen Und Bezeichnungsweise
Anforderungen und Bezeichnungsweise Prinzip • Es können bis zu 60 AKC-Regler an einem AK-PI 200 • Die Installation der Datenkommunikation muss wie in der angeschlossen werden. Anleitung RC8AC durchgeführt werden • Es können bis zu zwei AK-PI 200 an einen Systemmanager •... - Seite 7 Das Übersichtsbild zeigt folgende Informationen: • Die Adresse des Systemmanagers, an den AK-PI 200 angeschlossen ist • Den Status der Alarmübertragung • Datum und Uhrzeit • Die Qualität des Signals im DANBUSS-Netzwerk Das Konfigurationsbild gibt Zugang zu folgenden Punkten: • Die Konfigurationssperre wird nur verwendet, wenn eine statische IP-Adresse eingestellt werden soll.
-
Seite 8: Bestellung
Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
