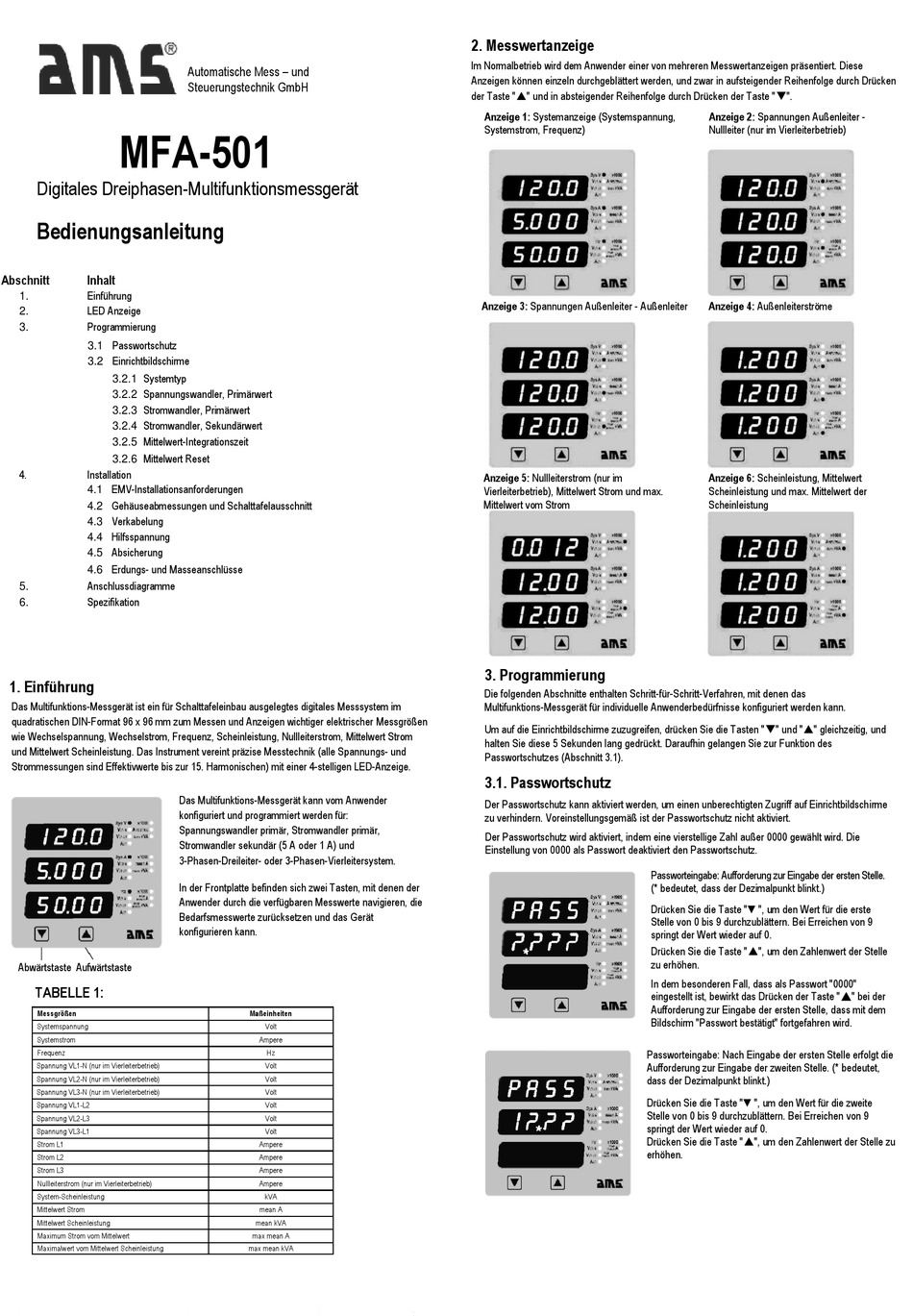

AMS MFA-501 Bedienungsanleitung

MFA-501
Digitales Dreiphasen-Multifunktionsmessgerät
Bedienungsanleitung
Abschnitt Inhalt
Einführung
1.
LED Anzeige
2.
Programmierung
3.
3.1 Passwortschutz
3.2 Einrichtbildschirme
3.2.1 Systemtyp
3.2.2 Spannungswandler, Primärwert
3.2.3 Stromwandler, Primärwert
3.2.4 Stromwandler, Sekundärwert
3.2.5 Mittelwert-Integrationszeit
3.2.6 Mittelwert Reset
4. Installation
4.1 EMV-Installationsanforderungen
4.2 Gehäuseabmessungen und Schalttafelausschnitt
4.3 Verkabelung
4.4 Hilfsspannung
4.5 Absicherung
4.6 Erdungs- und Masseanschlüsse
Anschlussdiagramme
5.
Spezifikation
6.
1. Einführung
Das Multifunktions-Messgerät ist ein für Schalttafeleinbau ausgelegtes digitales Messsystem im
quadratischen DIN-Format 96 x 96 mm zum Messen und Anzeigen wichtiger elektrischer Messgrößen
wie Wechselspannung, Wechselstrom, Frequenz, Scheinleistung, Nullleiterstrom, Mittelwert Strom
und Mittelwert Scheinleistung. Das Instrument vereint präzise Messtechnik (alle Spannungs- und
Strommessungen sind Effektivwerte bis zur 15. Harmonischen) mit einer 4-stelligen LED-Anzeige.
Abwärtstaste Aufwärtstaste
TABELLE 1:
Messgrößen
Systemspannung
Systemstrom
Frequenz
Spannung VL1-N (nur im Vierleiterbetrieb)
Spannung VL2-N (nur im Vierleiterbetrieb)
Spannung VL3-N (nur im Vierleiterbetrieb)
Spannung VL1-L2
Spannung VL2-L3
Spannung VL3-L1
Strom L1
Strom L2
Strom L3
Nullleiterstrom (nur im Vierleiterbetrieb)
System-Scheinleistung
Mittelwert Strom
Mittelwert Scheinleistung
Maximum Strom vom Mittelwert
Maximalwert vom Mittelwert Scheinleistung
Automatische Mess – und
Steuerungstechnik GmbH
Das Multifunktions-Messgerät kann vom Anwender
konfiguriert und programmiert werden für:
Spannungswandler primär, Stromwandler primär,
Stromwandler sekundär (5 A oder 1 A) und
3-Phasen-Dreileiter- oder 3-Phasen-Vierleitersystem.
In der Frontplatte befinden sich zwei Tasten, mit denen der
Anwender durch die verfügbaren Messwerte navigieren, die
Bedarfsmesswerte zurücksetzen und das Gerät
konfigurieren kann.
Maßeinheiten
Volt
Ampere
Hz
Volt
Volt
Volt
Volt
Volt
Volt
Ampere
Ampere
Ampere
Ampere
kVA
mean A
mean kVA
max mean A
max mean kVA
2. Messwertanzeige
Im Normalbetrieb wird dem Anwender einer von mehreren Messwertanzeigen präsentiert. Diese
Anzeigen können einzeln durchgeblättert werden, und zwar in aufsteigender Reihenfolge durch Drücken
der Taste "" und in absteigender Reihenfolge durch Drücken der Taste "".
Anzeige 1: Systemanzeige (Systemspannung,
Systemstrom, Frequenz)
Anzeige 3: Spannungen Außenleiter - Außenleiter
Anzeige 5: Nullleiterstrom (nur im
Vierleiterbetrieb), Mittelwert Strom und max.
Mittelwert vom Strom
3. Programmierung
Die folgenden Abschnitte enthalten Schritt-für-Schritt-Verfahren, mit denen das
Multifunktions-Messgerät für individuelle Anwenderbedürfnisse konfiguriert werden kann.
Um auf die Einrichtbildschirme zuzugreifen, drücken Sie die Tasten "" und "" gleichzeitig, und
halten Sie diese 5 Sekunden lang gedrückt. Daraufhin gelangen Sie zur Funktion des
Passwortschutzes (Abschnitt 3.1).
3.1. Passwortschutz
Der Passwortschutz kann aktiviert werden, um einen unberechtigten Zugriff auf Einrichtbildschirme
zu verhindern. Voreinstellungsgemäß ist der Passwortschutz nicht aktiviert.
Der Passwortschutz wird aktiviert, indem eine vierstellige Zahl außer 0000 gewählt wird. Die
Einstellung von 0000 als Passwort deaktiviert den Passwortschutz.
Anzeige 2: Spannungen Außenleiter -
Nullleiter (nur im Vierleiterbetrieb)
Anzeige 4: Außenleiterströme
Anzeige 6: Scheinleistung, Mittelwert
Scheinleistung und max. Mittelwert der
Scheinleistung
Passworteingabe: Aufforderung zur Eingabe der ersten Stelle.
(* bedeutet, dass der Dezimalpunkt blinkt.)
Drücken Sie die Taste "▼", um den Wert für die erste
Stelle von 0 bis 9 durchzublättern. Bei Erreichen von 9
springt der Wert wieder auf 0.
Drücken Sie die Taste "", um den Zahlenwert der Stelle
zu erhöhen.
In dem besonderen Fall, dass als Passwort "0000"
eingestellt ist, bewirkt das Drücken der Taste "" bei der
Aufforderung zur Eingabe der ersten Stelle, dass mit dem
Bildschirm "Passwort bestätigt" fortgefahren wird.
Passworteingabe: Nach Eingabe der ersten Stelle erfolgt die
Aufforderung zur Eingabe der zweiten Stelle. (* bedeutet,
dass der Dezimalpunkt blinkt.)
Drücken Sie die Taste "▼", um den Wert für die zweite
Stelle von 0 bis 9 durchzublättern. Bei Erreichen von 9
springt der Wert wieder auf 0.
Drücken Sie die Taste "", um den Zahlenwert der Stelle zu
erhöhen.
