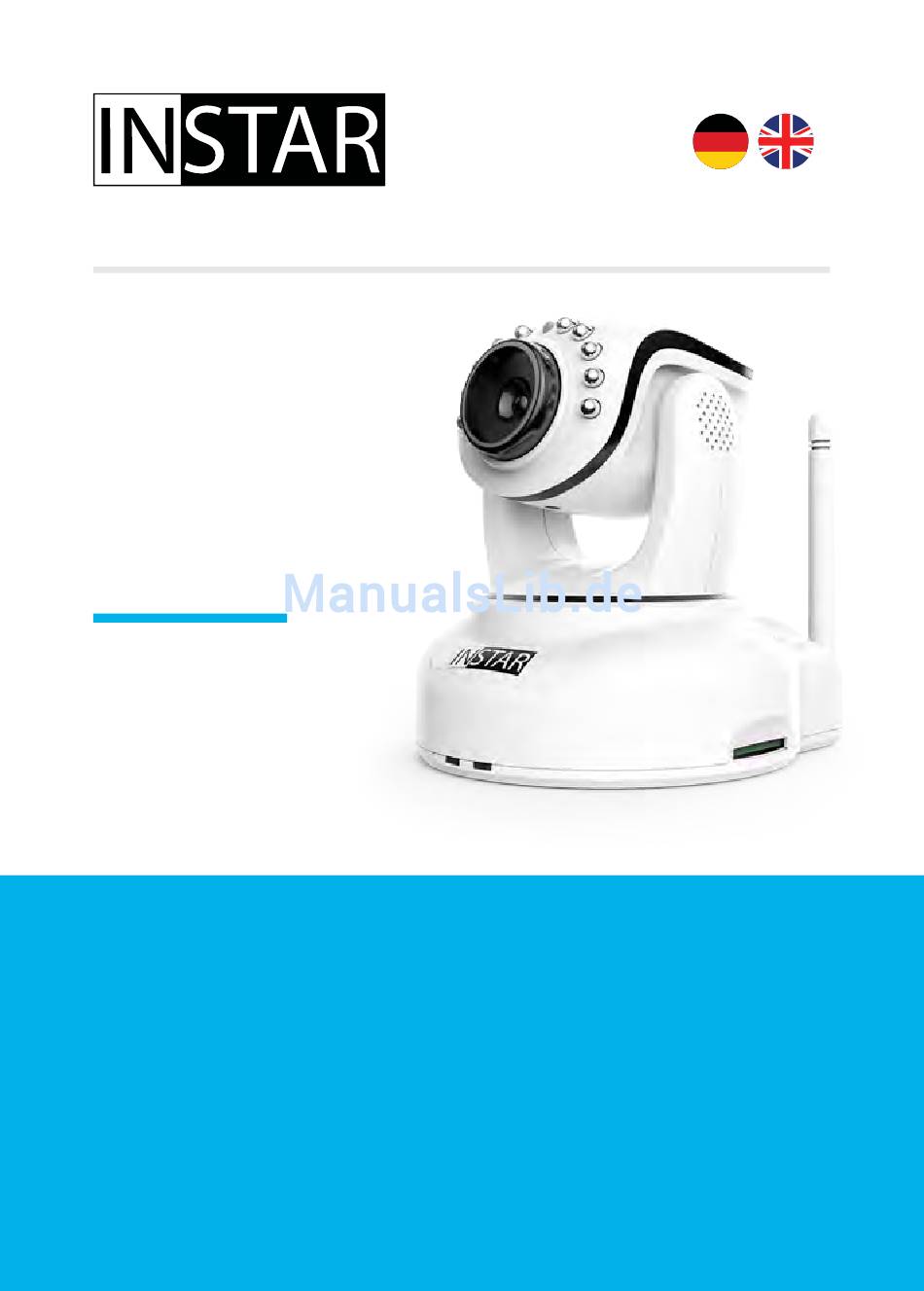

Bedienungsanleitung
IN-6012 HD
Innenkamera
www.instar.de
- OmniVision Wide Dynamic Range (WDR) HD-Bildsensor
- Eingebauter Lautsprecher und Mikrofon für eine Zwei-Wege-Audiokommunikation
- Unterstützt alle modernen Webbrowser (IE 11, Edge, Firefox, Chrome, Safari, etc.)
- Unterstützt SD (max 32GB) für Alarm-, Dauer- und manuelle Aufnahmen
- Alarmbenachrichtigung per Email, Push (Textmitteilung) oder an einen Alarmserver
- Speicherung von Bildern, Videos oder Fotoserien per FTP
- Internetzugriff von fast überall dank integriertem DDNS und P2P
- Sichere Archivierung der Alarmvideos in der INSTAR Cloud (optional)
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Istar IN-6012 HD
Inhaltszusammenfassung für Istar IN-6012 HD
- Seite 1 Bedienungsanleitung IN-6012 HD Innenkamera www.instar.de - OmniVision Wide Dynamic Range (WDR) HD-Bildsensor - Eingebauter Lautsprecher und Mikrofon für eine Zwei-Wege-Audiokommunikation - Unterstützt alle modernen Webbrowser (IE 11, Edge, Firefox, Chrome, Safari, etc.) - Unterstützt SD (max 32GB) für Alarm-, Dauer- und manuelle Aufnahmen...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Vorstellung der Kamera 2-DE 2. Sicherheitsvorschriften 3-DE 3. Produktmerkmale 4-DE 4. Aufbau der Kamera 5-DE 5. Installation 7-DE 6. Smartphone Apps 8-DE 7. Fernzugriff 9-DE 8. Zurücksetzen der Kamera 10-DE 9. Objektivjustage 10-DE 10. Online-Material 11-DE 11. INSTAR Cloud 12-DE 12. -
Seite 3: Vorstellung Der Kamera

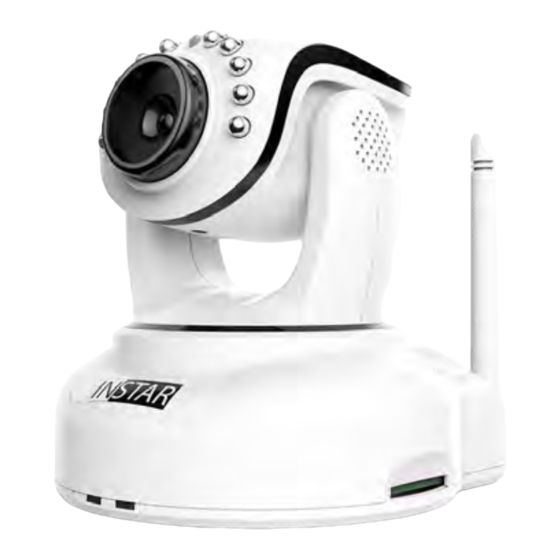

1. Vorstellung der Kamera Die IN-6012 ist eine beliebte steuerbare HD-Innenkamera von INSTAR. Durch zwei eingebaute Motoren lässt sich die Kamera beliebig in alle Richtungen steuern, damit man so eine Rundumüberwachung hat. Speichern Sie bequem Positionen und fahren Sie diese dann zu einem späteren Zeitpunkt an. Dank Verwendung eines OmniVision HD-CMOS-Bildsensors, ist sichergestellt, dass Sie eine perfekte Qualität der Tag- und Nachtaufnahmen erhalten und zudem eine akkurate Bewegungserkennung sowie eine Benachrichtigung bei... -
Seite 4: Sicherheitsvorschriften
2. Sicherheitsvorschriften Bitte lesen Sie die Sicherheitsvorschriften aufmerksam durch und bewahren Sie diese an einem sicheren Ort auf • Achten Sie darauf, dass sich das Stromkabel auf keinen heißen bzw. sich aufhei- zenden Flächen befindet. • Das Strom- und Netzwerkkabel bitte so verlegen, dass es nicht möglich ist, sich daran zu verletzen. -
Seite 5: Produktmerkmale
3. Produktmerkmale Hardware Bildsensor HD WDR OmniVision CMOS Sensor / Auflösung 1280 x 720 Weitwinkel Austauschbares 8 mm Objektiv mit ~45º diagonalem Blickwinkel SD-Karte Max. 32GB (4GB incl.) für Alarm, manuelle und Daueraufnahme Alarm In/Out Alarm Ein- und Ausgang zum anschließen opt. Sensoren / Sirene Mikro / Speaker Integriertes Mikrofon und Lautsprecher für Zwei-Wege Audio Audio Ausgang... -
Seite 6: Aufbau Der Kamera
4. Aufbau der Kamera 4.1. Verpackungsinhalt 4.2. Kameraaufbau 5-DE Gehen Sie auf http://install.instar.de... -
Seite 7: Status Leds
01 - Helligkeitssensor Dämmerungsschalter für IR-LEDs 02 - Objektiv Brennweite: 8mm / Blickwinkel: ~ 45º dia. 03 - Infrarot-LEDs 10 IR-LEDs (Nachtsicht @ 850nm) 04 - Lautsprecher Integrierter Lautsprecher 05 - SD-Einschub Für SD/SDHC-Speicherkarten (max. 32GB - 4GB inkl.) 06 - Mikrofon Für Geräuscherkennung, Audioaufnahme u. -
Seite 8: Installation
5. Installation Halten Sie sich für die Erstinstallation bitte an die folgenden Schritte: Schritt 1. Bitte öffnen Sie den Webbrowser und gehen Sie auf: http://install.instar.de um den Kamera-Installations-Assistenten zu öffnen. Schritt 2. Wählen Sie Ihre Sprache und das Kameramodell IN-6012HD Schritt 3. -
Seite 9: Smartphone Apps
6. Smartphone Apps INSTAR bietet kostenfreie Apps für Android, iOS (iPhone / iPad), Windows Phone, Blackberry, AmazonKindle, Windows 8.1 / 10 (Metro) und Windows Phone. Um die App zu installieren, suchen Sie bitte nach “InstarVision“ in Ihrem App Store. InstarVision Der Unterschied zwischen der App und der Weboberfläche (WebUI) App: Die App InstarVision bietet Ihnen eine einfache Möglichkeit, um auf Ihre Kamera... -
Seite 10: Fernzugriff
7. Fernzugriff Die Kamera unterstützt zwei Wege, um sich über das Internet von fast überall auf der Welt das Live-Video anzuschauen. 7.1. P2P-Protokoll Das P2P-Protokoll ermöglicht Ihnen, sich durch Verwendung unserer App In- starVision schnell und einfach mit Ihrer Kamera zu verbinden. Die Verbindung funktioniert mit jedem Internetanschluss (lokalen und öffentlichen IPv4/6 sowie Mobilen LTE, 3G, etc. -
Seite 11: Zurücksetzen Der Kamera
8. Zurücksetzen der Kamera Zum Zurücksetzen auf die Werkseinstellungen halten Sie den Resetknopf auf der Rückseite der Kamera für 15-20 Sekunden gedrückt. Lassen Sie anschließend den Resetknopf los, nach dem Zurücksetzen macht die Kamera ei- nen Neustart, was bis zu 60 Sekunden dauern kann. -
Seite 12: Online-Material
10. Online-Material 10.1. Online-Anleitung Die Bedienungsanleitung ist eine gedruckte Version. Es werden Software Fea- tures und Funktionen vom Tag des Drucks (August 2017) beschrieben. Da wir die Kameras stetig erweitern, gehen Sie bitte immer auf unsere Online-Anleitung http://manual.instar.de Die Online-Anleitung erklärt Ihnen viele wichtige Themen, um Ihre Kamera besser zu nutzen. -
Seite 13: Instar Cloud
11. INSTAR Cloud https://cloud.instar.de Was ist die INSTAR Cloud? Die INSTAR Cloud ist ein rein optionaler und kostenpflichtiger Service, um Ihre Aufnahmen sicher aufzubewahren. Testen Sie die INSTAR Cloud jetzt kostenfrei https://cloud.instar.de. für 14 Tage unter Die INSTAR Cloud kostet nur etwa 1/3 von dem, was andere Anbieter verlangen. Wenn man mit einer Speichereinheit von 10GB für eine Kamera plant (es lassen sich ca. -
Seite 14: Technische Daten
12. Technische Daten Bildsensor Sensor 1/3” HD OmniVision WDR CMOS Objektiv f = 8 mm; F/2.1 (IR Linse) / M12 - S-Mount Blickwinkel ~45° Diagonal Videoeigenschaften Videokodierung h.264/MPEG-4 AVC (Level3) / MJPEG Video-Bildwiederholungsrate Bis zu 25fps Unterstützte Auflösungen 1280x720, 640x352 und 320x176 Pixel Drehen / Spiegeln des Bildes Horizontal / Vertikal Videoparameter... -
Seite 15: Garantie Entsorgung
13. Garantie & Entsorgung 13.1. Garantie INSTAR gewährt auf seine Produkte eine zweijährige Bring-In Garantie. Innerhalb dieser Zeit, haben Sie nach Absprache mit dem Kundensupport, die Möglichkeit, Ihr Gerät zu einer kostenlosen Reparatur einzuschicken (die Rücksendekosten werden durch den Käufer getragen). Davon ausgeschlossen sind Geräte, bei denen absichtlich fremde oder falsche Firmware aufgespielt wurde. -
Seite 16: Rechtliche Informationen
14. Rechtliche Informationen Hersteller: INSTAR Deutschland GmbH Auf der Hostert 17 D-65510 Hünstetten Bechtheim info@instar.de http://www.instar.de CE-Konformitätserklärung Hiermit erklärt die INSTAR Deutschland GmbH, dass sich dieses Produkt in Übereinstimmung mit den grund- legenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 2014/53/EU befindet. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden http://www.instar.de/legal/eu-declarations Internetadresse verfügbar:... - Seite 17 USER MANUAL IN-6012 HD Indoor Camera www.instar.com - Omnivision Wide Dynamic Range (WDR) HD image sensor - Built-in microphone and speaker for a two-way audio communication - Supports all modern web browsers (IE 11, Edge, Firefox, Chrome, Safari, etc.) - Supports SD cards (max. 32GB) for alarm, manual or continuous recording...
- Seite 18 Table of Content 1. Camera Introduction 2-EN 2. Safety Warnings 3-EN 3. Product Features 4-EN 4. Camera Structure 5-EN 5. Installation 7-EN 6. Smartphone Apps 8-EN 7. Remote Access 9-EN 8. Camera Reset 10-EN 9. Lens Adjustment 10-EN 10. Online Material 11-EN 11.
-
Seite 19: Camera Introduction
1. Camera Introduction The IN-6012HD is a popular indoor HD Pan/Tilt IP camera from INSTAR. Thanks to two integrated motors, the camera can be rotated in any direction while ac- cessing from almost anywhere in the world. You can save positions which en- ables you to let the camera automatically pull into the requested position later to easily move the camera to the spots you want to secure. -
Seite 20: Safety Warnings
2. Safety Warnings Read the safety warnings carefully and keep them in a safe place. • Make sure the power cord is not near any hot or heating up surfaces. • Place the power and network cable properly to prevent injuries. •... -
Seite 21: Product Features
3. Product Features Hardware WDR Sensor HD WDR OmniVision CMOS sensor / resolution 1280 x 720 Wide-Angle Lens Exchangeable 8mm lens with a ~45º diagonal field of view SD Card Max. 32GB (4GB incl.) for alarm, manual and continuous recording Alarm in/output Alarm input and output for optional alarm sensors / siren Micro / Speaker... -
Seite 22: Camera Structure
4. Camera Structure 4.1. Delivery Content 4.2. Camera Structure 5-EN Go to http://install.instar.com... - Seite 23 01 - Photosensor Twilight switch for IR LEDs 02 - Lens Focal length: 8mm / field of view: ~ 45º dia.) 03 - Infrared LEDs 10 IR LEDs (nightvision @ 850nm) 04 - Loudspeaker Integrated loudspeaker 05 - SD Card Slot Slot for SD/SDHC cards (max.
-
Seite 24: Installation
5. Installation For installation, please simply follow below steps. Step 1. Please open the web browser and go to: http://install.instar.com Camera Installation Guide. to open the Step 2. Choose your language and camera model IN-6012HD Step 3. Select the type of network connection: a) Connection via LAN cable (recommended) b) Connection directly with WiFi via WPS (not for PoE version) Step 4. -
Seite 25: Smartphone Apps
6. Smartphone Apps INSTAR offers free apps for Android, iOS (iPhone / iPad), Blackberry, Amazon- Kindle, Windows Phone and Windows 8.1 / 10 (Metro). To install the app, please search for “InstarVision“ on your app store. InstarVision The Difference between the App and the Web User Interface (WebUI) App: The InstarVision app offers you an easy way to access your camera and view the livestream at any time in any place. -
Seite 26: Remote Access
7. Remote Access The camera supports two ways to remotely access the live video from all over the world using internet connection. 7.1. P2P Protocol The P2P protocol provides you with a simple and fast way to connect and com- municate with your camera, using our InstarVision app, available for all major platforms and devices. -
Seite 27: Camera Reset
8. Camera Reset In order to reset your camera, please press the small reset button at the back of your cam- era for 15-20 seconds. After that time please let go of the reset button. After the reset, the camera will restart, which can take up to 60 seconds, and all data in the camera will be set back to factory defaults. -
Seite 28: Online Material
10. Online Material 10.1. Online Manual This user manual is a printed version. Therefore it represents the specifications and software features from the date printed (August 2017). As we are constantly improving our cameras, please always refer to the up-to-date online manual: http://manual.instar.com The online manual offers you many important topics for using your cameras. -
Seite 29: Instar Cloud
11. INSTAR Cloud https://cloud.instar.de What’s INSTAR Cloud? The INSTAR Cloud is a purely optional and paid service to backup your record- https://cloud.instar.de. ings. Try the INSTAR Cloud free of charge for 14 days at The INSTAR Cloud costs only about 1/3 of what other cloud platforms demand. If you are planning with a storage unit of 10GB for a camera (you can store about 5,000 alarm events on 10GB), you save up to ~ 85% in comparison. -
Seite 30: Technical Data
12. Technical Data Image Sensor Sensor 1/3” Full HD OmniVision WDR CMOS Lens f = 8mm; F/2.1 (IR Lense) / M12 - S-Mount Angle of View ~45° diagonal Video Properties Video Encoding h.264/MPEG-4 AVC (Level3) / MJPEG Video Framerate Up to 25fps Supported Resolutions 1280 x 720, 640 x 352 and 320 x 176 Pixel Flip / Mirror Image... -
Seite 31: Warranty Disposal
13. Warranty & Disposal 13.1. Warranty INSTAR offers a 2-year warranty on its products. During this period you can send in your camera for free repair. This excludes cameras installed with cus- tom-made or 3rd party Firmware and WebUIs which have not been approved by INSTAR. -
Seite 32: Legal Information
14. Legal Information Manufacturer: INSTAR Deutschland GmbH Auf der Hostert 17 D-65510 Hünstetten Bechtheim - Germany info@instar.com http://www.instar.com CE-Declaration of Conformity Hereby, the INSTAR Deutschland GmbH, declares that this device is in compliance with the essential requirements and other relevant provisions of the Directive 2014/53/EU. The complete copy of the EU Declaration and Conformity http://www.instar.com/legal/eu-declarations can be found on this website:...
