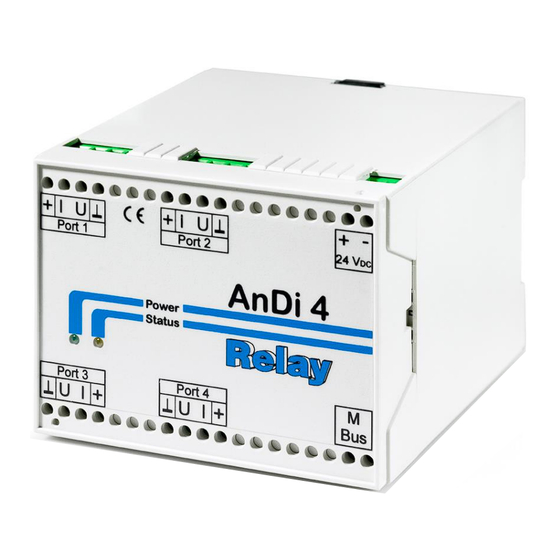

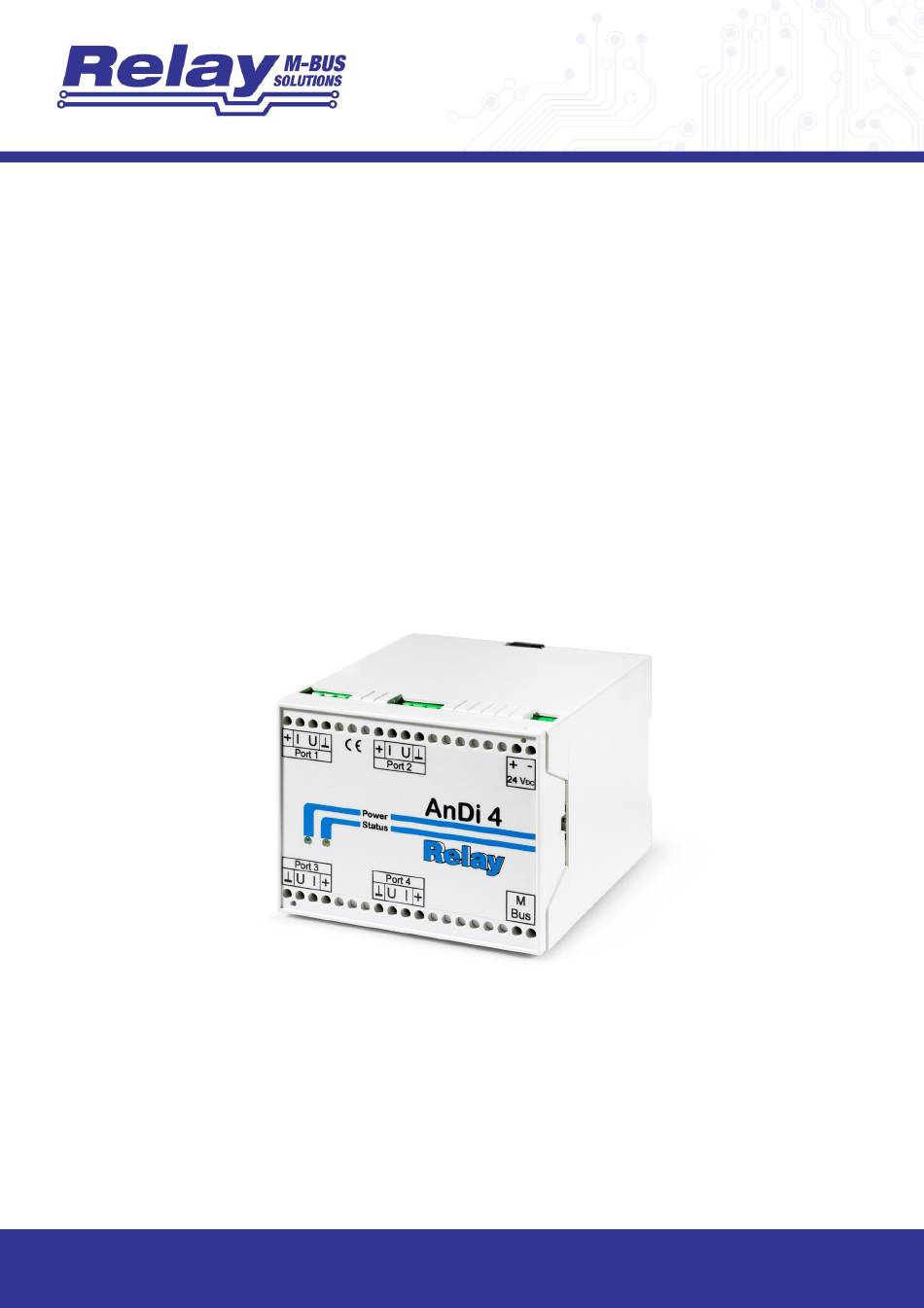

- Seite 1 A/D Wandler für M-Bus AnDi1, AnDi2, AnDi3, AnDi4 mit 1,2,3 oder 4 Eingängen Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
3.3 Karteikarten AnDi4 Port1..4 ................... 12 4 M-Bus Telegramme......................... 15 5 Technische Daten ........................18 6 CE Erklärung ........................... 19 (Gültig ab M-Bus Generation: $31) © Relay GmbH 2018 www.relay.de Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... -
Seite 3: Funktionsbeschreibung
Die AnDi 1 bis 4 unterscheiden sich bezüglich der Frontfolie nicht voneinander, sondern sind durch einen zusätzlichen Aufkleber mit der Typenbezeichnung auf dem Gehäuse gekennzeichnet. Zusätzlich sind die Klemmen der nicht vorhandenen Eingänge nicht bestückt. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... -
Seite 4: Installation Und Inbetriebnahme
Gerät betriebsbereit. 2.2.2 M-Bus Der M-Bus wird an die mit „M Bus“ bezeichneten Klemmen angeschlossen. Es braucht hierbei nicht auf eine Polung geachtet werden. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... - Seite 5 Sensor 0 - 10V (Stromsenke) Abb. 4: Anschlußmöglichkeiten von Sensoren externe Energieversorgung Energieversorgung für Sensor 15 – 17 VDC, 35mA max. Eingang für Spannungsmessung Eingang für Strommessung Massepotential Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
-
Seite 6: Öffnen Des Gehäuses
Öffnung an der Deckelseite gesteckt. Mit leichtem Druck des Schraubendrehers in die angezeigte Richtung kann der Deckel abgehoben werden. Abb. 6: Öffnen des Gehäuses Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... -
Seite 7: Parametrierung Mit Mbconf
Gerät. Hier lassen sich z.B. der COM-Port des PC, die Baudrate des PC, die Baudrate des M- Bus Gerätes und die zur Kommunikation zu verwendende M-Bus Primäradresse einstellen. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... - Seite 8 AnDi1/2/3/4 Nach einem erfolgreichen Verbindungsaufbau mit dem M-Bus Gerät, werden weitere Herstellerinformationen in der Karteikarte „Info“ und zusätzliche, gerätespezifische Karteikarten angezeigt. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
-
Seite 9: Karteikarte Info
Diese Karteikarte zeigt einige Fotos der unterstützen M-Bus Geräte aus der Produktpalette der Relay GmbH, der PadMess GmbH und weiterer Hersteller. Hier finden sich auch Links zur Internetseite, von der die aktuelle Version des Programmes geladen werden kann, und zur Email-Adresse für Kritik und Anregungen zum Programm. - Seite 10 (read only). ZVEI-Opto Modus ist dieser Schalter aktiviert, so können Geräte mit optischer Schnittstelle und Protokoll nach EN1434-3 mit Hilfe eines Optokopfes ausgelesen und parametriert werden (z.B. PadPuls M4/M4L). Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
- Seite 11 Die folgenden Knöpfe sind ebenfalls immer sichtbar. Log löschen löscht alle Ausgaben im Log-Fenster. Exit beendet das Programm und schreibt die aktuelle Einstellung für die Auswahl der seriellen Schnittstelle in die INI-Datei. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
-
Seite 12: Karteikarten Andi4 Port1
8-stellige M-Bus ID, die auch zur Sekundäradressierung des ID (Sek.Adr.) Ports benutzt wird. beschreibt das zu messende Medium des ausgewählten Eingangs. Medium dient zur Auswahl der gemessenen, physikalischen Größe (z.B. Meßgröße Druck oder Außentemperatur). Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... - Seite 13 Schreibschutzes. Das Gerät lässt danach keine Parametrierung mehr zu und ist somit gegen unbemerkte Manipulation gesichert. Lesen aktualisiert die M-Bus Daten auf der angewählten Karteikarte. Auch die nicht modifizierbaren Daten werden aktualisiert. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
- Seite 14 Einheit = 0,1bar, Wert 0V = 20, Wert 20V = 200 Die Beispiele zeigen, dass die Wahl der Einheit die Auflösung des Messwertes beeinflußt. Die optimale Einstellung ist für o.g. Sensoren jeweils der mit a) gekennzeichnete Vorschlag. Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
-
Seite 15: Bus Telegramme
Binärwert für den Maximalwert Anw.: wird nur ausgewertet, wenn die Primäradresse (A) = 254 ist. Anw. legt den zu konfigurierenden Meßkanal fest (00: Port1, 01: Port2, 02: Port3, 03: Port4). Checksumme Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... - Seite 16 Informationsbyte Bit7-4: Information über die im AnDi4 eingebauten A/D-Module Bit3: Protection-Bit (1: Schutz aktiviert) Bit2-1: Nr. des aktuellen Meßeingangs (0: Port1 ... 3: Port4) Bit0: I/U-Messung (1: Strommessung) Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
- Seite 17 Telegramm zum Aktivieren des Schreibschutzes Position Bezeich.: Start Länge Länge Start Prot. Stop Wert (hex): Protection-Telegramm Telegramm zur Festlegung des Standard-Meßeingangs Position Bezeich.: Start Länge Länge Start Anw. Stop Wert (hex): Anwahl-Telegramm Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
-
Seite 18: Technische Daten
300, 2400 Baud mit automatischer Erkennung Adressierung Primär- und Sekundäradressierung mit Wildcard, je Eingang : 1 Primär- u. 1 Sekundäradresse Unterstützte Funktionen SND_NKE, REQ_UD2, SND_UD, normgerechte Ignorierung des FCB-Bits Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3... -
Seite 19: Ce Erklärung
AnDi1/2/3/4 6 CE Erklärung Bedienungsanleitung AnDi1 / AnDi2 / AnDi3 / AnDi4 ·07/2018 · VERSION 1.3...
