Inhaltszusammenfassung für Lange LT 200

  • Seite 1 DOC022.98.00742.JAN06 LT 200...
  • Seite 2 Termostato LT 200 Thermostaat LT 200 Termostat LT 200 BEDIENUNGSANLEITUNG USER MANUAL MODE D’EMPLOI MANUALE UTENTE MANUAL DEL USUARIO GEBRUIKERSHANDLEIDING ANVÄNDARHANDBOK BRUGSANVISNING PODRĘCZNIK UŻYTKOWNIKA January 2006, Edition 2 © Hach Lange GmbH, 2006. All rights reserved. Printed in Germany. CK/SK...

  • Seite 4: Inhaltsverzeichnis

    Thermostat LT 200 Thermostat LT 200 BEDIENUNGSANLEITUNG (deutsch) ........5 Thermostat LT 200 USER MANUAL (english) ............41 Thermostat LT 200 MODE D’EMPLOI (français) ...........77 Termostato LT 200 MANUALE UTENTE (italiano) ..........115 Termostato LT 200 MANUAL DEL USUARIO (español) ........153 Thermostaat LT 200 GEBRUIKERSHANDLEIDING (nederlands) ......191...
  • Seite 5 Thermostat LT 200...

  • Seite 6: Bedienungsanleitung (Deutsch)

    DOC022.98.00742.JAN06 Thermostat LT 200 BEDIENUNGSANLEITUNG (deutsch) Januar 2006, Ausgabe 2 © Hach Lange GmbH, 2006. Alle Rechte vorbehalten. Gedruckt in Deutschland. CK/SK...
  • Seite 8 Inhaltsverzeichnis Kapitel 1 Spezifikationen ............. 9 Kapitel 2 Allgemeine Informationen ......... 11 2.1 Sicherheitshinweise ............11 2.1.1 Bedeutung von Gefahrenhinweisen ......11 2.1.2 Warnetiketten ............12 2.1.3 Gefahrenhinweise .............12 2.2 Allgemeine Informationen ..........13 2.3 Wichtige Instruktionen zur Bedienungsanleitung ....13 2.3.1 Brandschutzsicherheit ..........14 2.3.2 Chemische und biologische Sicherheit .....14 2.4 Überblick Produkt/Funktionen ..........15 2.5 Entsorgung gemäß...
  • Seite 9 Inhaltsverzeichnis Kapitel 8 Bestellhinweise ...........37 Kapitel 9 Gewährleistung, Haftung und Beanstandungen ............39...

  • Seite 10: Kapitel 1 Spezifikationen

    Kapitel 1 Spezifikationen Änderungen vorbehalten! Leistungsspezifikationen Thermostat mit einem Heizblock bzw. zwei separaten Heizblöcken mit integrierten Schutzhauben zum Erhitzen von Küvetten-Tests und Reaktionsgefäßen CSB-Programm (148 °C, 120 min) 100 °C-Programm (100 °C, 30, 60, 120 min) Temperaturprogramme 40 °C-Programm (40 °C, 10 min) und frei wählbar 37–150 °C (keine Kühlung) frei wählbar 0–480 min;...
  • Seite 11 Spezifikationen Weitere Technische Daten Spannungsversorgung 115/230 V, +5%/-15%, 50/60 Hz, Schutzklasse I LTG 082.xx.10xxx : 115 V: 300 VA; 230 V: 450 VA Leistungsaufnahme LTG 082.xx.21.xxx : 115 V: 600 VA; 230 V: 900 VA Sicherheitsprüfungen CE, GS und cTUVus Garantie 2 Jahre...

  • Seite 12: Kapitel 2 Allgemeine Informationen

    Kapitel 2 Allgemeine Informationen 2.1 Sicherheitshinweise Lesen Sie die Bedienungsanleitung sorgfältig und vollständig durch, bevor Sie das Gerät auspacken, aufstellen und in Betrieb nehmen. Achten Sie dabei besonders auf die Sicherheitshinweise. Damit die im Gerät vorgesehenen Schutzvorrichtungen nicht beeinträchtigt werden, darf das Gerät auf keinen Fall anders installiert oder benutzt werden, als es in dieser Bedienungsanleitung beschrieben ist.

  • Seite 13: Warnetiketten

    Die Schutzdeckel müssen während des Betriebs immer geschlossen sein. Die Heizblöcke sind an der Oberfläche wärmeisoliert. Keinesfalls sollte jedoch mit den Fingern in die Öffnungen gelangt werden, Verbrennungsgefahr. Der Thermostat LT 200 darf nur an einer geerdeten Schutzkontaktsteckdose mit einem unbeschädigten Netzkabel angeschlossen werden.

  • Seite 14: Allgemeine Informationen

    Allgemeine Informationen 2.2 Allgemeine Informationen Der Thermostat ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln konstruiert. Der Hersteller bescheinigt, dass dieses Gerät sorgfältig getestet und überprüft wurde und bei Lieferung den angegebenen technischen Daten entspricht. Bei seiner Verwendung können unter Umständen dennoch Gefahren für den Anwender bzw.

  • Seite 15: Brandschutzsicherheit

    Allgemeine Informationen 2.3.1 Brandschutzsicherheit Bestimmte elektrische Schaltkreise in diesem Gerät werden durch Sicherungen gegen Überstromzustände (Überspannungen) geschützt. Für den kontinuierlichen Brandschutz gilt, Sicherungen nur durch Sicherungen desselben Typs und derselben Einstufung zu ersetzen. 2.3.2 Chemische und biologische Sicherheit GEFAHR Das Arbeiten mit chemischen Proben, Standards und Reagenzien ist mit Gefahren verbunden.

  • Seite 16: Überblick Produkt/Funktionen

    Der Thermostat LT 200 bietet die Möglichkeit, Lösungen in Rundküvetten verschiedener Größe auf 37–150 °C über einen Zeitraum von 0–480 Minuten, zu erhitzen. Der Thermostat LT 200 ist mit einem oder mit zwei separat temperierbaren Heizblöcken ausgestattet. Die kleinen Öffnungen im Heizblock mit 13 mm Durchmesser sind zur Aufnahme der LANGE Küvetten-Tests geeignet, z.
  • Seite 17 Allgemeine Informationen...

  • Seite 18: Kapitel 3 Installation

    Bedienungsanleitung können Unfälle vermieden und ein störungsfreier Betrieb des Gerätes gewährleistet werden. 3.1 Auspacken des Gerätes 1. Nehmen Sie den Thermostaten LT 200 und die Zubehörteile aus der Versandverpackung. 2. Schieben Sie keine losen Gegenstände unter das Gerät, andernfalls besteht die Gefahr, dass das Gerät nicht standfest ist.

  • Seite 19: Front- Und Rückansicht

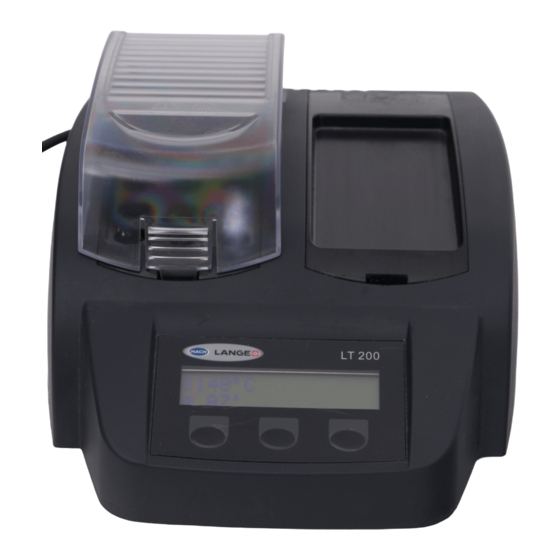

    Installation 3.2 Front- und Rückansicht Abbildung 1 Frontansicht Thermostat LT 200 Schutzhauben Funktionstasten 20 mm Aufschlussküvetten Display 13 mm Küvetten-Tests linker Heizblock rechter Heizblock...
  • Seite 20 Installation Abbildung 2 Rückansicht Thermostat LT 200 Ein/Aus Schalter Typenschild Buchse für Netzkabel...
  • Seite 21 Installation...

  • Seite 22: Kapitel 4 Software-Menü Übersicht

    Kapitel 4 Software-Menü Übersicht 4.1 Software-Menü AUSWAHL BLOCK Auswahl des zu temperierenden Heizblockes. LINKS/RECHTS Auswahl des 100 °C Temperatur Programms. AUSWAHL PROGRAMM Erhitzt Küvetten 30, 60 oder 120 Minuten auf 100 ° 100 °C. AUFSCHLUSSZEIT? Auswahl der Temperierungszeit. 120’/60’/30 Die Einstellung 100 °C, 60 Minuten wird z.B. bei 100 °C: 100 °C 60’...
  • Seite 23 Software-Menü Übersicht...

  • Seite 24: Kapitel 5 Inbetriebnahme

    Kapitel 5 Inbetriebnahme 5.1 Inbetriebnahme und Bedienung Den Thermostaten auf eine stabile, ebene und temperaturbeständige Unterlage stellen. Das Stromkabel wird auf der Rückseite des Thermostaten unterhalb des Kippschalters eingesteckt und mit einer geerdeten Netzsteckdose (115/230 Volt +5%/-15% / 50/60 Hz) verbunden. Mit dem Kippschalter auf der Geräterückseite wird das Gerät eingeschaltet.
  • Seite 25 Inbetriebnahme Abbildung 3 Display und Tasten Thermostat LT 200 Display Funktionstasten (die jeweilige Funktion wird im Display über den Tasten angezeigt) Die Bedienung des Thermostaten erfolgt über drei Funktionstasten (Abbildung 3) unterhalb des Displays. Die Bedeutung der Tasten entsprechen der Displayanzeige direkt oberhalb der Taste.

  • Seite 26: Routinebetrieb

    Inbetriebnahme 5.2 Routinebetrieb • Die Küvetten entsprechend der Arbeitsvorschrift vorbereiten. • Thermostat einschalten und Schutzhaube öffnen. • Küvetten in einen Heizblock einsetzen und Schutzhaube schließen. 1. Gewünschtes Temperaturprogramm mit den entsprechenden Tasten anwählen. • Der Thermostat heizt auf die eingestellte Temperatur, die Zeit läuft automatisch auf Null zurück.

  • Seite 27: Uhrsymbol

    Inbetriebnahme 5.2.2 Uhrsymbol Uhrensymbol Beschreibung Restzeit läuft auf Null zurück. 5.2.3 Beep-Funktionen Beep-Funktion Beschreibung Thermostat nach 1 x Beep Initialisierung betriebsbereit. Erreichen der eingestellten 2 x Beep Temperatur. Ende des 3 x Beep Temperaturprogramms. CSB-Programm, Abkühlphase 80 °C. 4 x Beep Küvetten entnehmen und schwenken.

  • Seite 28: Programmauswahl

    Inbetriebnahme 5.3 Programmauswahl Die Auswahl der Temperaturprogramme ist beim LT 200 mit zwei Heizblöcken für den rechten und linken Heizblock völlig unabhängig. Wird die Änderung der Einstellung aufgerufen erfolgt zunächst die Auswahl, ob die Änderung den linken oder rechten Heizblock betrifft.
  • Seite 29 Inbetriebnahme Das 100 °C-Programm erhitzt Küvetten 30, 60 oder 120 Minuten auf 100 °C. Die Einstellung 100 °C, 60 Minuten wird z.B. bei der Phosphat- und Chrombestimmung oder zum Schwermetall-Aufschluss benötigt. Hinweis: Drücken der Taste unter bestätigt die Auswahl und drücken der Taste unter PFEIL NACH führt zur Programmauswahl zurück.

  • Seite 30: Anwenderspezifische Temperaturprogramme

    Inbetriebnahme 5.4 Anwenderspezifische Temperaturprogramme Der Thermostat LT 200 bietet die Möglichkeit 6 individuelle Temperaturprogramme unter den Speicherplätzen PRG1 bis PRG6 abzulegen. Beispielhaft wird im Folgenden die Programmierung eines Temperaturprogrammes erklärt: 1. Taste unter drücken. PRG1 2. Taste unter drücken. PROG 3.

  • Seite 31: Sprachauswahl

    Inbetriebnahme 5. Durch Drücken der Taste unter PFEIL NACH bzw. wird die Zeit UNTEN PFEIL NACH OBEN zwischen 0 und 480 Minuten eingestellt. Hinweis: Drücken der Taste unter bestätigt die Eingabe. 6. Durch Drücken der Taste unter wird die Programmierung bestätigt. Hinweis: Durch Drücken der Taste unter PROG kann die Programmierung erneut verändert...

  • Seite 32: Kapitel 6 Wartung

    Kapitel 6 Wartung 6.1 Reinigung des Gerätes Der Thermostat ist ein wartungsfreies Gerät. Für eine sichere und präzise Arbeitsweise ist es notwendig, das Gerät sauber zu halten. • Zur (äußerlichen) Reinigung Gerät ausschalten, Netzstecker ziehen und abkühlen lassen. • Gerät mit einem weichen, mit Wasser befeuchteten Tuch abwischen.

  • Seite 33: Geräteprüfung

    Blocktemperatur in der Nähe der Heizung kann während der Heizphase höher sein als die im Display angezeigte Temperatur. Zur Überprüfung der Blocktemperatur wird eine LANGE Leerküvette (LCW 906), Glycerin (ca. 5 ml) und ein geeichtes Stabthermometer 95 °C 155 °C (Typ 67C nach ASTM) benötigt.
  • Seite 34 Wartung 2. Durch Druck mit dem Daumen auf die Innenseite der Schutzhaube diese vorsichtig etwas aufbiegen und nach vorne aus der Halterung heben (Abbildung 3. Anschließend die Schutzhaube etwas anheben und die andere Seite aus der Halterung entfernen. 4. Die Montage der neuen Schutzhaube erfolgt in umgekehrter Reihenfolge.
  • Seite 35 Wartung...

  • Seite 36: Kapitel 7 Fehler- Bzw. Displaymeldungen

    Kapitel 7 Fehler- bzw. Displaymeldungen Die aktuelle Temperatur des Heizblocks ist höher BLOCK ZU HEIß! als die Soll-Temperatur. Bitte warten, bis der BITTE WARTEN Heizblock abgekühlt ist. Der Thermostat ist defekt. Bitte kontaktieren Sie INIT FEHLER den Service.
  • Seite 37 Fehler- bzw. Displaymeldungen...
  • Seite 38 HACH LANGE GMBH Willstätterstraße 11 D-40549 Düsseldorf Tel. +49 (0)2 11 5288-0 Fax +49 (0)2 11 5288-143 info@hach-lange.de www.hach-lange.de DR. BRUNO LANGE GES. MBH Industriestraße 12 A-3200 Obergrafendorf Tel. +43 (0)27 47 74 12 Fax +43 (0)27 47 42 18 info@hach-lange.at www.hach-lange.at DR.
  • Seite 39 Bestellhinweise Benötigte Angaben • Nummer Ihres Kundenkontos (falls bekannt bzw. vorhanden) • Rechnungsanschrift • Name und Tel.-Nr. des Anrufers • Lieferanschrift • Nr. der Bestellung • Katalog-Nr. • Kurzbeschreibung / Modell-Nr. des Produkts/Serien-Nr. • Menge...

  • Seite 40: Gewährleistung, Haftung Und Beanstandungen

    Kapitel 9 Gewährleistung, Haftung und Beanstandungen Der Hersteller gewährleistet, dass das gelieferte Produkt frei von Material- und Verarbeitungsfehlern ist und verpflichtet sich, etwaige fehlerhafte Teile kostenlos instandzusetzen oder auszutauschen. Die Verjährungsfrist für Mängelansprüche beträgt bei Geräten 24 Monate. Bei Abschluss eines Inspektionsvertrags innerhalb der ersten 6 Monate nach Kauf verlängert sich die Verjährungsfrist auf 60 Monate.
  • Seite 41 Gewährleistung, Haftung und Beanstandungen Sind vom Lieferer vorgegebene gerätespezifische Wartungs- oder Inspektionsarbeiten innerhalb der Verjährungsfrist durch den Kunden selbst durchzuführen (Wartung) oder durch den Lieferer durchführen zu lassen (Inspektion) und werden diese Vorgaben nicht ausgeführt, so erlischt der Anspruch für die Schäden, die durch die Nichtbeachtung der Vorgaben entstanden sind.
