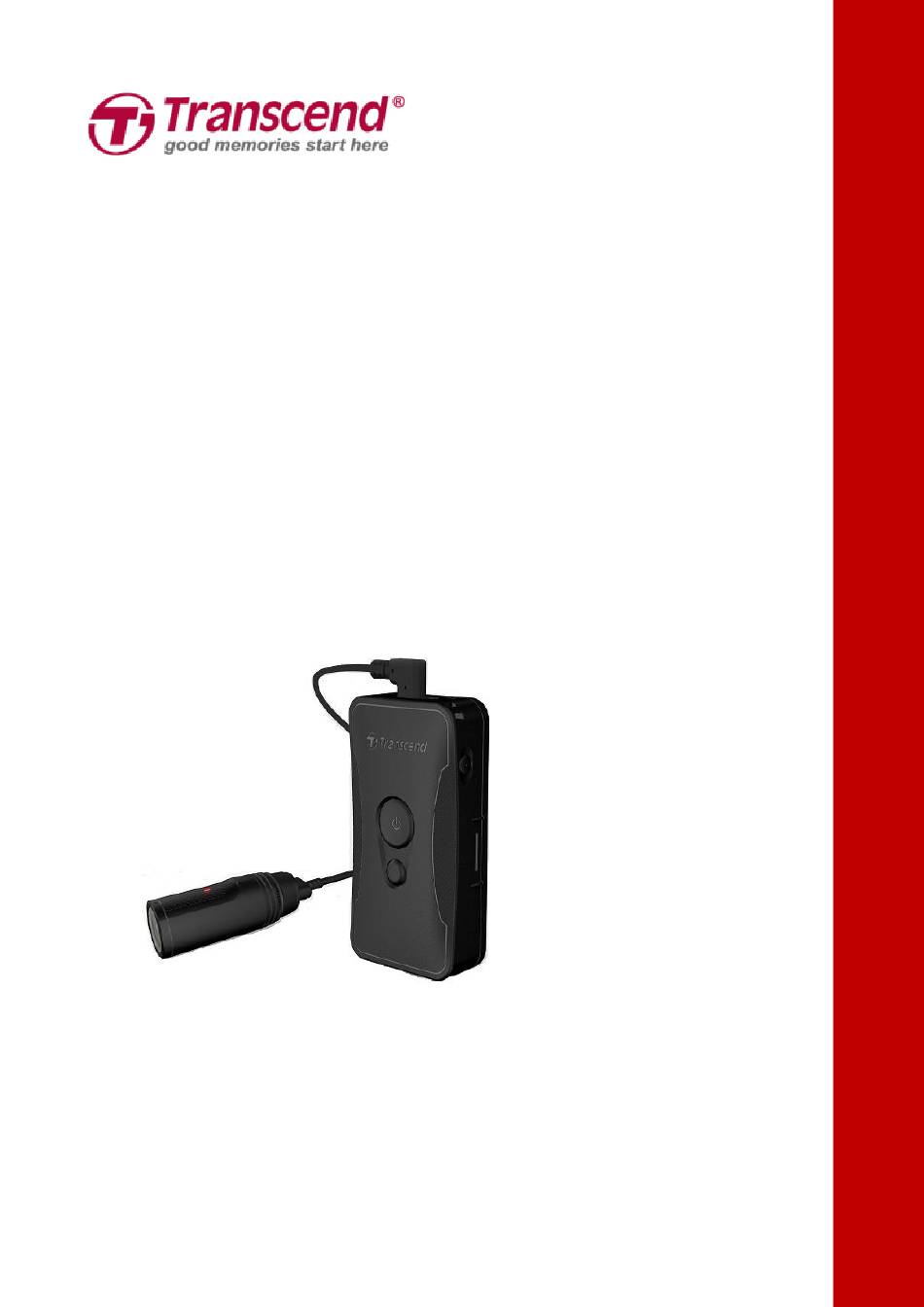

- Seite 1 Benutzerhandbuch Bodycam DrivePro™ Body 60 (Version 1.0)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einleitung ............................2 2. Systemvoraussetzungen ......................3 3. Erste Schritte ..........................3 3.1. Anbringen der DrivePro Body ..................3 3.2. Funktion der Tasten ......................5 3.3. Beschreibung der Tasten ....................6 3.4. LED Ü berblick ........................7 3.5. Aufladen der DrivePro™ Body 60 ................... 8 4. -
Seite 3: Einleitung

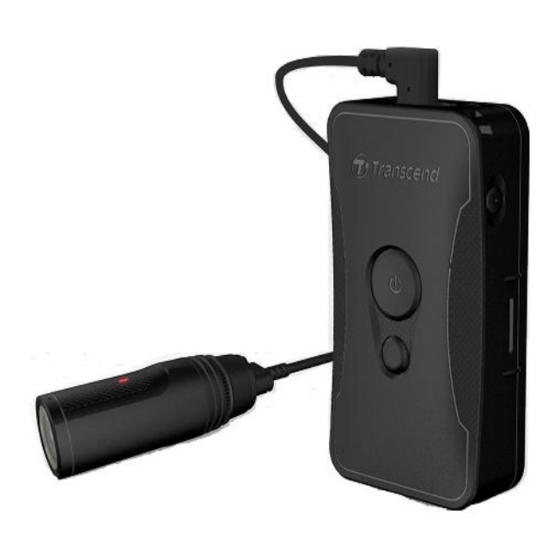

Transcends DrivePro™ Body 60 ist eine leicht einsetzbare Bodycam und wurde speziell für Polizei, Sicherheitsdienste und vergleichbare Berufsgruppen entwickelt, um Live-Streaming und Fotos von Geschehnissen einfangen zu können. Die DrivePro Body 60 verfügt über eine separate Kameraeinheit, die über ein flexibles Kabel mit der Steuerungseinheit Kamera verbunden ist. -
Seite 4: Systemvoraussetzungen
Eingebaute Batterieanzeige zeigt zuverlässig Akkustatus an. Zahlreiche Status-LEDs sowie Vibrationsalarm für einfache Nutzung 2. Systemvoraussetzungen Systemvoraussetzungen um die DrivePro™ Body 60 mit einem Computer zu verbinden und die DrivePro™ Body Toolbox zu nutzen: Desktop PC oder Notebook mit funktionsfähigem USB-Anschluss und… ... - Seite 5 3. Schieben Sie die Kamera in die 4. Bringen Sie die Kamera gemäß Ihrer Vorstellung an Halterung, bis Sie ein Klicken hören. Helm oder Schulter an. Clip-Halterung Klebe-Halterung Warten Sie mindestens 24 Stunden, bis die Klebehalterung richtig an der Oberfläche haftet. 5.
-
Seite 6: Funktion Der Tasten
3.2. Funktion der Tasten Linse Mikrophon Batterieanzeige Statusleuchte Befestigungsöse Mehrzweck-Taste Status-Taste Warnsummer Power-Taste Schnappschuss-Taste Reset-Taste Verbindungs-Anschluss... -
Seite 7: Beschreibung Der Tasten
3.3. Beschreibung der Tasten Power-Taste Einmal lange drücken An-/Ausschalten Zweimal kurz Zwischen Pre-Recording- und Aufnahme-Modus drücken wechseln. Grundeinstellung: Pre-Recording-Modus. Schnappschuss-Taste Einmal kurz drücken Aufnahme eines Schnappschusses. Im Aufnahme-Modus wird ein Hinweis bei der aufgenommenen Datei hinzugefügt. Einmal lange drücken Audio-Aufnahme. Gleichzeitig für Gerät... -
Seite 8: Led Ü Berblick
3.4. LED Ü berblick Ansicht 1 von Oben Batterieanzeige Aufnahme-Modus Status LED Definition blinkend Batterie schwack Verbunden mit PC / Stromquelle Status LED Definition durchgängig Lädt auf Beim Prüfen des Akkus Status LED Definition durchgängig > 67% geladen ... -
Seite 9: Aufladen Der Drivepro™ Body 60
Verbunden mit PC Status LED Definition blinkend Transfer von Daten Kamera-Ansicht von Oben Statusleuchte Status LED Definition blinkend Eingeschaltet durchgängig Pre-Recording Modus Stetig blinkend Aufnahme-Modus Doppelt blinkend Audioaufnahme-Modus durchgängig Browser/verbunden mit PC 3.5. Aufladen der DrivePro™ Body 60 Stellen Sie vor der Verwendung der DrivePro™... -
Seite 10: Videos Aufnehmen
4. Videos aufnehmen 4.1. Pre-Recording Modus Die Aufzeichnung im Pre-Recording Modus kann erheblich Speicherplatz sparen, da die Dateien nicht im internen Speicher aufgezeichnet werden. Um das Gerät anzuschalten und den Pre-Recording Modus (Grundeinstellung) zu aktivieren, drücken Sie lange die Taste. Sie werden einen Signalton hören. Die Stautsleuchte wird beim Starten anfangen, blau zu blinken und in durchgehend leuchten, wenn der Pre-Recording Modus bereit ist. -
Seite 11: Fotos Aufnehmen
5. Fotos aufnehmen Um während der Aufzeichnung Fotos zusätzlich auch aufzunehmen, drücken Sie die Taste, sie hören dann einen kurzen Ton. 6. Verwendung der DrivePro™ Body App Die kostenlose DrivePro™ Body App wurde für iOS und Android Geräte entwickelt und ermöglicht sowohl Live-Streaming auf mobile Endgeräte als auch das Anpassen der Kameraeinstellungen. - Seite 12 2. Schalten Sie die DrivePro™ Body an, indem Sie lange die Taste drücken. Tippen Sie auf “weiter”, um fortzufahren. 3. Drücken Sie an der Bodycam lange die Status-Taste bis Sie einen kurzen Ton hören. Wählen Sie “weiter” in der App und verbinden Sie das Gerät mit Bluetooth. Sie werden drei kurze Töne hören.
- Seite 13 4. Wählen Sie Live-Ü bertragung oder Browser und verbinden Sie sich mit dem “DPB60_XXXXXX” WLAN und dem zugehörigen Default-Passwort “12345678”.
-
Seite 14: Drivepro™ Body App Home
6.3. DrivePro™ Body App Home Geräteliste Menü Akku-Anzeige Speicherstatus Aufnahme-Modus Schnappschuss Inkognito-Modus Mikrophon Live-Ü bertragung Browser Hinweis: Die Kamera beendet die Aufnahme, wenn Sie in der App auswählen und Browser oder Einstellungen auswählen. Im Anschluss leuchtet die Front-LED durchgängig blau oder rot. Die Kamera setzt die Aufnahme fort, sobald Sie Home auswählen. -
Seite 16: Einstellungen
6.5. Einstellungen Wählen Sie in der linken oberen Ecke aus und klicken Sie dann auf , um zu den Einstellungsoptionen zu gelangen. Dort können Sie Videoeinstellungen anpassen, Kameraeinstellungen vornehmen und WLAN wie Systemeinstellungen verwalten. Menü-Optionen VIDEO Auflö sung: Stellen Sie Bildauflösung und Qualität der Videoaufnahmen ein. Mögliche Optionen: 1080p / 720p /480p Video Länge: Einstellung der Länge des aufzunehmenden Videos bis Datensicherung. - Seite 17 Mögliche Optionen: aktivieren / deaktivieren Video Label: Wählen Sie dieses aus, um die Geräteinformation anzuzeigen. (Grundeinstellung: DPB60_XXXXXX) Wasserzeichen: Zeigt das Transcend-Logo als Wasserzeichen auf Fotos oder Videos. Mögliche Optionen: aktivieren / deaktivieren. GERÄ T Grundeinstellung des Aufnahmemodus: Wählen Sie die Einstellung aus.
- Seite 18 Firmware-Update stattfindet. Nach Abschluss des Updates startet sich die DrivePro™ Body automatisch neu. 2. Falls die DrivePro™ Body auf Grund eines Fehlers im Zuge des Firmware-Updates nicht mehr angeschaltet werden kann, kontaktieren Sie bitte den Transcend Kundenservice für weiteren technischen Support.
-
Seite 19: Verwendung Der Drivepro™ Body Toolbox Software
Windowsnutzer die Grundfunktionen Ihrer DrivePro™ Body Kamera einfach anpassen. Um die DrivePro™ Body Toolbox in Betrieb zu nehmen: 1. Download der Installationsdatei unter: http://www.transcend-info.com/downloads 2. Installieren Sie die DrivePro™ Body Toolbox Software auf Ihrem Desktop oder Notebook-PC. 7.1. Status Auf der Status-Seite werden die Basisinformationen der DrivePro™... -
Seite 20: Einstellungen
7.2. Einstellungen Im Bereich der Einstellungen können Geräteeinstellungen und Videoeinstellungen vorgenommen werden. Geräteeinstellungen Zeitformat: Wählen Sie zwischen 24h und 12h AM/PM Zeitformat. Mögliche Optionen: 24HR / AM/PM Datum: Stellen Sie die Datumsanzeige ein. Mögliche Optionen: J/M/T oder M/T/J oder T/M/J Inkognito-Modus: Ein- / Ausschalten des Inkognito-Modus. -
Seite 21: Tools
Video-Signatur: Anzeige von Zeit, Datum und Titel sowie GPS-Koordinaten der aufgenommenen Videos. Mögliche Optionen: an / aus Wasserzeichen: Zeigt das Transcend-Logo als Wasserzeichen auf Fotos oder Videos. Mögliche Optionen: an / aus 7.3. Tools Auf der Seite “Tools” können Sie die aktuellste Firmware herunterladen, den Speicher formatieren... -
Seite 22: Dateimanager
HINWEIS: Beim Formatieren oder Zurü ckstellen auf Werkseinstellungen gehen alle Daten verloren. Firmware Upgrade: Bringen Sie Ihre Firmware auf den neuesten Stand. Passwort: Passwort: Legen Sie ein Passwort fest, um die aufgezeichneten Daten zu schützen. Das Passwort sollte zwischen 8-16 Zeichen lang sein und Buchstaben wie auch Zahlen enthalten. Geräteformatierung: Formatieren Sie ihr Gerät. - Seite 23 Wählen Sie aus, um Videos abzuspielen. Klicken Sie auf das Symbol, um die Videos zu vergröß ern. Mit einem GPS-Empfänger können die Pfade zusammen mit dem aufgezeichneten Video angezeigt werden. Wählen Sie in der Mitte der Seite aus, um Besitzer und Kategorie einer Datei zu ändern.
-
Seite 24: Präferenzen
Klicken Sie auf , um eine Besitzer oder eine Kategorie zuzuweisen. 7.5. Präferenzen im oberen Reiter aus, um die Einstellungen der DrivePro™ Body Wählen Sie Toolbox anzupassen. Entsprechend Ihrer persönlichen Vorlieben gibt es folgende Auswahlmöglichkeiten:... -
Seite 26: Dockingstation (Optional)
8. Dockingstation (optional) Exklusiv für die DrivePro™ Body 60 entwickelt, bietet die 6-Port Dockingstation DPD6N von Transcend eine komfortable Lösung zum Aufladen, Daten-Upload und Kameramanagement. Ideal für groß e Unternehmen können die Kameras parallel aufgeladen und Daten heruntergeladen werden. Zudem können Dateien über den USB 3.0 Port auf externe Speicher übertragen werden. - Seite 27 3. Verbinden Sie das andere Ethernet Kabel mit dem WAN Port und einem aktiven Internet Port 4. Ä ndern Sie die IP-Adresse auf http://10.10.0.100. 5. Ö ffnen Sie den Browser und gehen Sie auf http://10.10.0.1. 6. Geben Sie den Default Nutzername“admin” und das Passwort “12345678” an, um sich einzuloggen 7.
- Seite 28 8. Laden Sie die DrivePro™ Body auf und übertragen Sie zeitgleich Daten.
-
Seite 29: Sicherheitshinweise
Wenn sich Kondensationsfeuchtigkeit gebildet hat, schalten Sie die DrivePro™ Body aus und warten Sie mindestens eine Stunde, bevor Sie die Kamera wieder anschalten. GPS-Empfänger Das GPS-System unterliegt Ä nderungen, die seine Genauigkeit und Leistung beeinträchtigen können. Transcend garantiert nicht die Genauigkeit der GPS-Daten. Diese dürfen Ihre... -
Seite 30: Ip67 Wasserschutz
persönliche Beurteilung während der Verwendung der DrivePro Body nicht beeinflussen. GPS-Signale können nicht in Gebäude und metallische getönte Filmschichten eindringen. Die Genauigkeit von GPS-Daten hängt von der Umgebung ab, einschließ lich des Wetters und des Ortes, an dem sie genutzt werden (z.B. hohe Gebäude, Tunnel, U-Bahnen und Wälder). Bei der ersten Verwendung oder beim Kaltstart platzieren Sie den DrivePro Body in einem offenen Bereich im Freien für die GPS-Positionierung. -
Seite 31: Lieferumfang
11. Lieferumfang DrivePro Body 60 Gürtel-Halterung Adapter 3,5mm auf USB-Kabel... - Seite 32 Kamera-Halterung Clip- und Klebehalterung Kurzanleitung Garantiekarte...
-
Seite 33: Spezifikationen
12. Spezifikationen USB Schnittstelle USB 2.0 Interner eMMC Speicher Speicherkapazität Steuereinheit: 95,9 mm (L) × 52,2 mm (W)× 24,9 mm (H) Abmessung Kameraeinheit: 61,3 mm x Ø 22 mm 167g Gewicht Akku Li-Polymer 3120mAh Input: AC100V-240V, 50-60Hz, 0,4A Max Stromversorgung Output: DC5V 2A Aufnahmezeit Bis zu 10 Stunden*... -
Seite 34: Frequently Asked Questions
Fragen und Informationen, bevor Sie Ihr Gerät zur Reparatur einsenden. Sollten Sie das Problem dennoch nicht beheben können, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder an den Kundenservice einer lokalen Transcend Niederlassung. Des Weiteren finden Sie auf unserer Webseite (http://http://de.transcend-info.com/... -
Seite 35: Recycling Und Umweltschutz
14. Recycling und Umweltschutz Recycling the Product (WEEE): Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Wenn Sie das durchgestrichene Mülltonnensymbol auf einem Produkt sehen, unterliegt das Produkt der European Directive 2002/96/EC: Entsorgen Sie niemals Ihr Produkt mit anderem Hausmüll. -
Seite 36: Jahre Bedingte Herstellergarantie
Rückerstattung des Kaufpreises anzubieten. Diese richtet sich nach dem Zeitpunkt der Einreichung des Garantieanspruches. Die Entscheidung durch Transcend ist final und bindend. Transcend kann einen Serviceanspruch auß erhalb der Garantie ablehnen. Willigt Transcend in einen Service auß erhalb der Gewährleistungsfrist ein, so werden alle Instandsetzungs- und Transportkosten in Rechnung gestellt. -
Seite 37: Gnu General Public License (Gpl) Disclosure
17. End-User License Agreement (EULA) Software license terms and conditions 1. Generally. Transcend Information, Inc. ("Transcend") is willing to grant the following license to install or use the software and/or firmware (“Licensed Software”) pursuant to this End-User License Agreement (“Agreement”), whether provided separately or associated with a Transcend product (“Product”), to the original purchaser of the Product upon or with which the Licensed Software was installed or associated as of the time of purchase ("Customer") only if Customer accepts all of the terms and conditions of this Agreement. - Seite 38 Licensed Software; (e) remove, alter or obscure any copyright notice or other proprietary rights notice on the Licensed Software or Product; or (f) circumvent or attempt to circumvent any methods employed by Transcend to control access to the components, features or functions of the Product or Licensed Software.
- Seite 39 (d) A waiver by either party of any term or condition of this Agreement or any breach thereof, in any one instance, will not waive such term or condition or any subsequent breach thereof. (e) Transcend may assign its rights under this Agreement without condition. (f) This Agreement will be binding upon and will inure...
-
Seite 40: Federal Communications Commission (Fcc) Statement
* Any changes or modifications not expressly approved by the party responsible for compliance could void the authority to operate equipment. * This device and its antenna must not be co-located or operating in conjunction with any other antenna or transmitter. Transcend Information Inc (USA) 1645 North Brian Street, Orange, CA 92867, U.S.A TEL: +1-714-921-2000...
