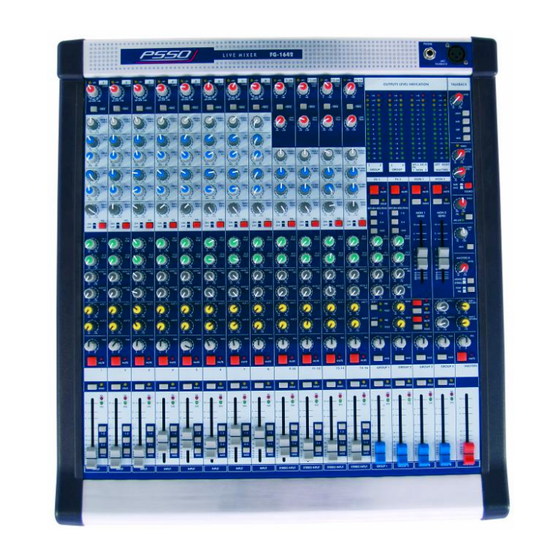

PSSO FG SERIES Bedienungsanleitung
Live mixing console
Inhaltszusammenfassung für PSSO FG SERIES
- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL FG SERIES LIVE MIXING CONSOLE © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
- Seite 2 PHONE PSSO FG-1642 LIVE MIXER 17-18 19-20 21-22 23-24 +48V +48V +48V +48V +48V +48V +48V +48V +48V +48V +48V +48V GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN GAIN OUTPUTS LEVEL INDICATION TALKBACK LEVEL LINE LINE...
-
Seite 5: Inhaltsverzeichnis
This user manual is valid for the article numbers: 10060725, 10060750, 10060775 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.psso.de 5/51 00041652.DOC, Version 1.2... -
Seite 6: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein PSSO Live-Mischpult entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 7 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau des Netzteils entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt- Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 8: Bestimmungsgemässe Verwendung
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! 3. BESTIMMUNGSGEMÄSSE VERWENDUNG Bei diesem Gerät handelt es sich um ein professionelles Audio-Mischpult, mit dem sich Audiosignale verschiedener Musikquellen mischen lassen. Dieses Produkt ist für den Anschluss an 115/230 V, 50/60 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. -
Seite 9: Features
3.1 Features PSSO FG-Serie Die FG-Serie von PSSO ist als 16-, 24- und 32-Kanal-Version erhältlich. Die Kanalfader, Gruppenfader und Masterfader sind mit hochwertigen, staubgeschützten Fadern mit 70 mm Faderweg ausgestattet. Diese Serie wurde dafür konzipiert, ein Pult gleichzeitig für Front of House und für Monitormixing einzusetzen. -
Seite 10: Installation
Schalten Sie das Mischpult und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus. 4.1 Installation des Netzteils PSSO MIXER SERIES EXTERNAL POWER SUPPLY UNIT POWER Das Netzteil ist für ein 19"-Rack (483 mm) vorgesehen, kann jedoch auch frei aufgestellt werden. Achten Sie darauf, dass das Netzteil möglichst weit vom Mischpult entfernt betrieben wird. -
Seite 11: Anschluss Ans Netz
4.2 Anschluss ans Netz Verbinden Sie das Netzteil mit der Buchse EXTERNAL POWER SUPPLY am Mischpult. Verbinden Sie das beiliegende Netzkabel mit dem Netzteil und stecken Sie es dann in ein Steckdose (230 V AC, 50 Hz ~). Das Gerät lässt sich auch mit 115 V AC, 60 Hz ~ betreiben. Stellten Sie dazu den Spannungswahlumschalter am Netzteil auf die obere Position. -
Seite 12: Belegung Klinkenstecker
Belegung symmetrische XLR-Leitung: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase Minus-Phase Eingang Ausgang Um eine XLR Verbindung unsymmetrisch an zu schließen, müssen Pin 1 und 3 gebrückt werden. LINE Hier können Sie Line-Signale über symmetrische oder unsymmetrische Klinkenstecker anschließen. Bitte beachten Sie: Aktivieren Sie beim Anschluss von unsymmetrischen Klinkensteckern niemals die Phantomspeisung. -
Seite 13: Direct Outs
Belegung der Insert-Verbindungen: Insert-Verbindung über 6,35 mm Effektgerät- Effektgerät- Mischpult-Ausgang Ausgang Eingang tereo -Klinkenstecker tereo -Klinkenstecker Tip = Tip = Ausgang Ausgang Ring = Ring = Eingang Eingang Sleeve = Sleeve = Masse / Schirm Masse / Schirm Ring Sleeve Zugentlastung Das Ausgangssignal des Mischpults wird über ein Insert-Kabel/Adapter mit dem Eingang (Tip&Sleeve) und Ausgang (Ring&Sleeve) des Effektgeräts verbunden. -
Seite 14: Aux Send/Return
AUX SEND/RETURN An die AUX-SEND-Buchsen können Sie Effektgeräte oder das Monitorsystem bzw. Nebenraumbeschallung anschließen. Über die AUX-RETURN-Buchsen werden Signale vom Effektgerät zurück in den Mix geführt. Die Signal- stärke der AUX-RETURN-Buchsen können Sie über die Return-Regler einstellen. INSERT Einschleifpunkt am Mastersignal für Compressor/Limiter, Equalizer oder andere Soundeffektgeräte, die das Originalsignal verändern. -
Seite 15: Gerätebeschreibung
5. GERÄTEBESCHREIBUNG 5.1 Eingangssektion +48V GAIN Mono-Kanal +48V-LED Leuchtet bei aktivierter Phantomspeisung. Der Schalter befindet sich auf der Rückseite. LINE GAIN 80Hz Mit dem Gain-Regler können Sie die Eingangssignale verstärken bzw. abschwächen. Der Regelbereich liegt zwischen 0 und 60 dB für die Mikrofonsignale und -20 bis +40 dB für die Line-Signale. - Seite 16 AUX-Wege Jeder Kanalzug verfügt über 6 AUX-Wege, die sich über 6 Regler einstellen lassen. Mit dem FX 1 jeweiligen AUX-Regler können Sie den Signalanteil einstellen, der an die jeweilige AUX POST SEND-Buchse ausgegeben wird. FX 1&2 werden standardmäßig nach dem Kanalfader abgegriffen und eignen sich besonders für Effektgeräte etc.
- Seite 17 Stereo-Kanal 17-18 +48V GAIN GAIN MIC Mit dem GAIN-Regler können Sie die Mikrofonsignale verstärken bzw. abschwächen. Der Regelbereich liegt zwischen 0 und 60 dB. Bitte beachten Sie die Hinweise unter Einstellen des Eingangspegels. LOW CUT 80Hz Mit dem LOW-CUT-Schalter können Sie den Hochpassfilter aktivieren. Dieser Filter reduziert tieffrequente Geräusche...
- Seite 18 AUX-Wege FX 1 Jeder Kanalzug verfügt über 6 AUX-Wege, die sich über 6 Regler einstellen lassen. Mit POST dem jeweiligen AUX-Regler können Sie den Signalanteil einstellen, der an die jeweilige AUX SEND-Buchse ausgegeben wird. FX 1&2 werden standardmäßig nach dem Kanalfader abgegriffen und eignen sich besonders für Effektgeräte etc.
-
Seite 19: Gruppen-Sektion
5.2 Gruppen-Sektion Mit dem PAN-Regler wird das Signal eines Mono-Eingangskanals im Stereo-Klangbild positioniert. Dabei bleibt die Signalstärke konstant. Mit dem MAS-Schalter können Sie das Gruppensignal auf den MASTER-Fader routen. SOLO Über den SOLO-Schalter können Sie den Eingangskanal an die Monitor-Sektion GROUP 1 ausgeben (Solo-Funktion). -
Seite 20: Aux-Sektion
5.3 Aux-Sektion MON 1 MONITOR 1&2 MUTE MUTE Über den MUTE-Schalter können Sie den Monitorkanal stummschalten (Mute). Ist der Kanal gemutet, befindet sich der MUTE-Schalter in der ungedrückten Position. Bei gedrücktem MUTE-Schalter ist der Kanal aktiv und die LED leuchtet. Schalten Sie SOLO unbenutzte Kanäle über den MUTE-Schalter ab, um ungewünschte Geräusche zu vermeiden. - Seite 21 FX 1&2 MUTE Über den MUTE-Schalter können Sie den Effektkanal stummschalten (Mute). Ist der Kanal gemutet, befindet sich der MUTE-Schalter in der ungedrückten Position. Bei gedrücktem MUTE MUTE-Schalter ist der Kanal aktiv und die LED leuchtet. Schalten Sie unbenutzte Kanäle über den MUTE-Schalter ab, um ungewünschte Geräusche zu vermeiden.
-
Seite 22: Master-Sektion
5.4 Master-Sektion TALKBACK MIC PHONE TALKBACK An die TALKBACK-MIC-Buchse lassen sich Kondensatormikrofone mit Phantomspeisung mit XLR-Stecker anschließen. PHONE An die PHONE-Buchse können Sie Ihren Kopfhörer (100 – 600 hm) anschließen. MASTER LEVEL /GROUP / AFL DISPLAY TALKBACK Anzeige des MASTER-Signals. Wird eine SOLO/AFL- Taste gedrückt, wird das Vorhörsignal in mono angezeigt. -
Seite 23: Master-Fader
TAPE IN Mit dem TAPE-IN-Regler können Sie das Eingangssignal der TAPE-IN-Buchsen einstellen. TAPE Mit dem MAS-Schalter können Sie das Signal auf den MASTER-Fader routen. MASTER B OUT Das Ausgangssignal der MASTER-B-Buchse lässt sich über den MASTER-B-Regler MASTERS B einstellen. Die Signalquelle ist der Masterausgang, der sich vor oder nach dem Masterfader LEVEL abgreifen lässt. -
Seite 24: Bedienung
6. BEDIENUNG Drücken Sie den Netzschalter am Netzteil, um das Gerät einzuschalten. Bitte achten Sie während des Betriebs darauf, dass die Lautsprecher stets angenehm klingen. Werden Verzerrungen hörbar, dann ist davon auszugehen, dass entweder der Verstärker oder die Lautsprecher überlastet sind. Dies kann schnell zu Schäden am Verstärker und an den Lautsprechern führen. Regeln Sie daher bei hörbaren Verzerrungen die Lautstärke entsprechend herunter, um Schäden zu vermeiden. -
Seite 25: Kleine Hörkunde
Arbeitsstättenverordnung § 15: www.lgl.bayern.de/arbeitsschutz Berufsgenossenschaftliche Vorschrift BGV B3: www.pr-o.info VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung erfüllen und strafrechtlich verfolgt werden. Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist. Wird dieser Lärmpegel überschritten, muss evtl. -
Seite 26: Reinigung Und Wartung
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör- schadens (Tinitus) begünstigen. Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt! 8. REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden. -
Seite 27: Technische Daten
9. TECHNISCHE DATEN FG-1642 FG-2442 FG-3242 Spannungsversorgung: 115/230 V AC, 50/60 Hz ~, über externes Netzteil Gesamtanschlusswert: 75 W 95 W 120 W Eingänge: 8/16/24 Mono XLR/Klinke, symmetrisch 8/16/24 Inserts Klinke, unsymmetrisch 4 Stereo XLR/Klinke, symmetrisch 4 Group Inserts Klinke, symmetrisch 4 Aux Return Stereo-Klinke, symmetrisch 1 Tape In...
