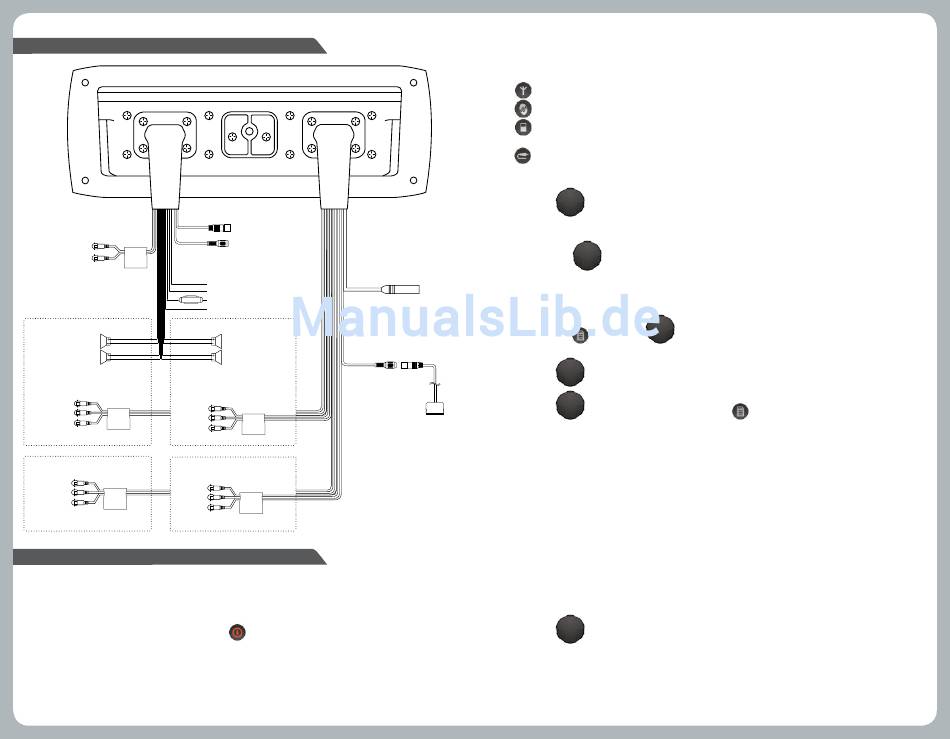

VERKABELUNGSDIAGRAMM
GRAU
ROT R-Ka
AUX-Eingang
WEISS L-Ka
AUX-Eingang
BEREICH 1
WEISS
GRÜN
BEREICH 1 L-Ka Lautsprecher
WEISS/SCHWARZ
GRÜN/SCHWARZ
GRAU
LILA
BEREICH 1 R-Ka Lautsprecher
GRAU/SCHWARZ
LILA/SCHWARZ
ROT R-Ka
GRAU
ROT R-Ka
WEISS L-Ka
WEISS L-Ka
ORANGE SUB-Ka
BEREICH 1
ORANGE SUB-Ka
LINE-PEGEL-AUSGANG
LINE-PEGEL-AUSGANG
BEREICH 3
ROT R-Ka
GRAU
ROT R-Ka
WEISS L-Ka
WEISS L-Ka
ORANGE SUB-Ka
BEREICH 3
ORANGE SUB-Ka
LINE-PEGEL-AUSGANG
BEDIENUNG
Die MS-CD500 und MS-IP500 verfügen über eine Speicherbatterie zur Sicherung der Uhrzeit sowie Eprom-
Technologie. Dadurch gehen keine Einstellungen verloren, wenn das Gerät von der 12-Volt-Spannung des
Seefahrzeugs getrennt wird.
Netztaste
Drücken Sie zum EIN-/AUSSCHALTEN des Geräts auf
8
VERDRAHTETE
FERNBEDIENUNG
SATELLITENRADIO
ANTENNENANSCHLUSS
BLAU/WEISS
Verstärkerfernbedienung + 12 VDC Ausgang
ROT
Zubehörschaltsignal (AKK+)
Batterie +12 VDC (B+)
GELB
Negative Erdung (B-)
SCHWARZ
BEREICH 2
BEREICH 2 L-Ka Lautsprecher
iPOD-ANSCHLUSS
BEREICH 2 R-Ka Lautsprecher
WEISS
GRAU
BEREICH 2
BEREICH 4
GRAU
BEREICH 4
LINE-PEGEL-AUSGANG
.
AUSWAHL EINER QUELLE
Drücken Sie auf die gewünschte Quelltaste:
Radio
CD
iPod/AUX
AUX
LAUTSTÄRKEREGELUNG
•
Drehen Sie
, um die Lautstärke zu regeln (Bereich 1 Standard).
LAUTSTÄRKE FÜR DEN BEREICH
•
Drücken Sie auf
Bereiche zu blättern.
Bereich 1 – Alle Bereiche – Bereich 2 – Bereich 3 – Bereich 4
SETUP
•
Drücken Sie auf
auf den Drehgeber.
•
Drehen Sie
, um die Funktion auszuwählen und drücken Sie zur Bestätigung auf den Drehgeber.
•
Drehen Sie
MS-IPODCK/MSH-IL500
(NICHT MITGELIEFERT)
EINSTELLUNGEN
Treble (Höhenregler)
Regelt die Höheneinstellung zum Lautsprecher.
Bass
Regelt den Bass zum Lautsprecher.
Balance
Regelt die Audio-Balance von links nach rechts.
Contrast (Kontrast)
Regelt den Anzeigekontrast.
Key Sound (Tastenton)
Zum EIN-/AUSSCHALTEN drücken.
AUX-Konfiguration
AUX ON/OFF – Wählen Sie OFF, wenn kein Zusatzgerät angeschlossen ist. Dadurch wird die AUX-Funktion aus
der Quellliste entfernt.
AUX Name – Wählen Sie den gewünschten AUX-Namen.
AUX – TV – DVD – GAME – PORTABLE – COMPUTER
Einstellen der Uhrzeit
Stellt die Uhrzeit ein, 12/24 Stunden.
Drehen Sie
, um die Stunde einzustellen und drücken Sie zur Bestätigung auf den Drehgeber. Wiederholen
Sie dies für die Minuten.
AM/FM/Sat
CD/MP3 (MS-CD500)
Für iPod einmal drücken (MS-IP500)
Für AUX zweimal drücken (MS-CD500)
Aux direkt (MS-IP500)
, um den Bereich auszuwählen. Drücken Sie noch einmal auf den Drehgeber, um durch die
und drehen Sie
, um ins Setup-Menü zu gelangen. Drücken Sie zur Bestätigung
zur Anpassung und drücken Sie dann auf
, um das Menü zu verlassen.
