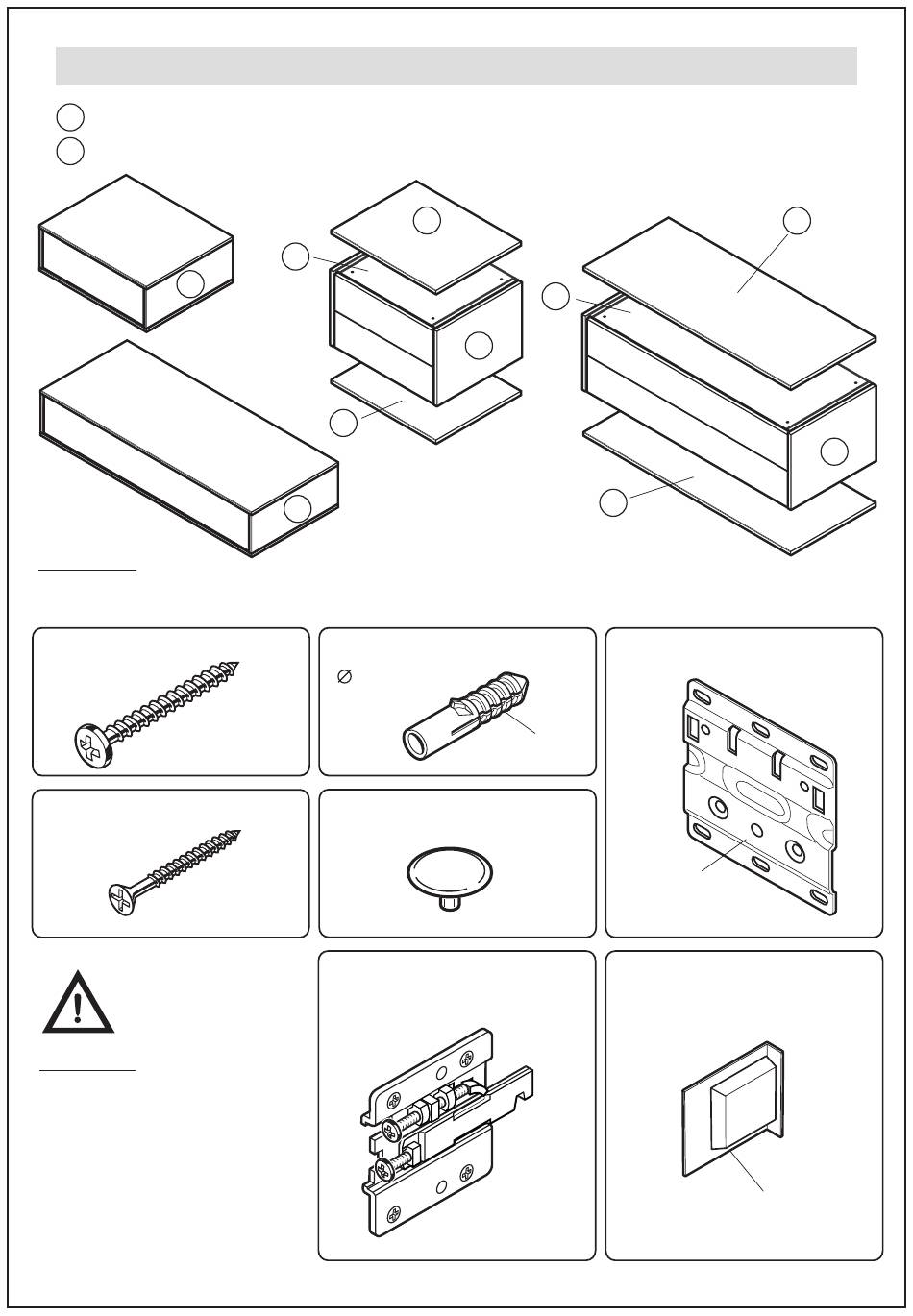

Musterring KARA-FRAME Aufbauanweisung Seite 34

Wand-Hängeelemente Tiefe: 39,6 / 49,2 cm (0,5R / 1R)
A Hängeelemente Tiefe: 39,6 / 49,2 und Seitenhöhe 17,6 cm (0,5R)
B Hängeelemente Tiefe: 39,6 / 49,2 und Seitenhöhe 35,2 cm (1R)
A
Achtung!
Das beiliegende Montagematerial (Schrauben und Wanddübel) ist nur für Massivwände geeignet.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand.
Spax-
Schraube
(S1)
Verbindungs-
Schraube
(S4)
Achtung!
max. Belastung
pro Schrank siehe Seite 4.
34
1
3
A
Mauerdübel (U8)
8mm
6,0x50
Abdeckkappe
(K4)
4,0x30
Hängerbeschlag
(vormomtiert)
2
1
B
(U8)
3
Hängerlasche
(W4)
(W4)
Abdeckkappe
(K8)
(K8 abb. links)
2
B
