M2 MIX3 CS Gruppen mit Kondensationsschutz - DN25 Serie

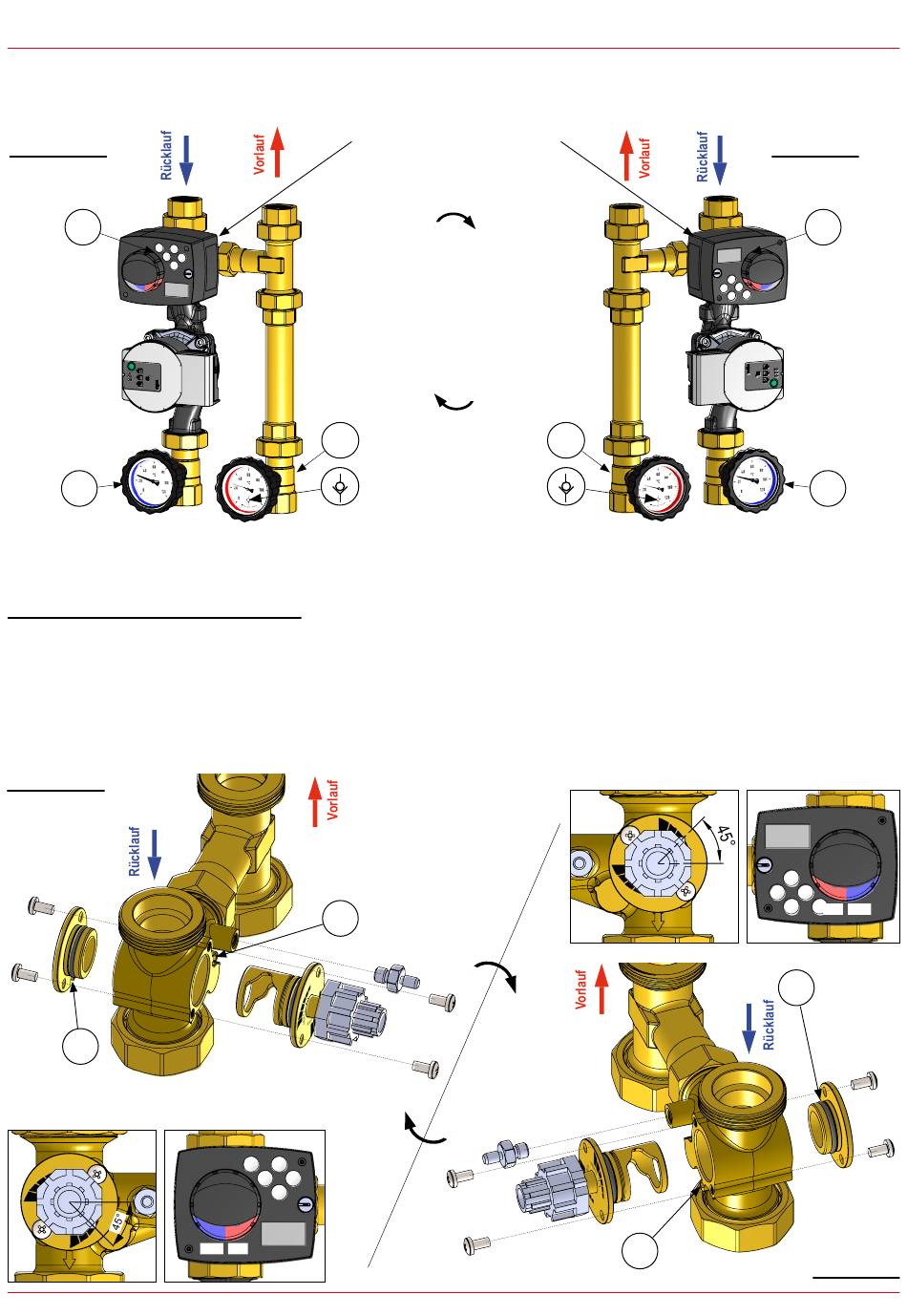

VOR- UND RÜCKLAUFSTRANG KÖNNEN EINFACH GETAUSCHT WERDEN. VORLAUF LINKS.
Alle M2 MIX3 CS Heizkreisgruppen erlauben es, den Vor- und Rücklaufstrang zu tauschen. Montageanleitung für Umbau.
Vorlauf rechts
C
B
(A) Kugelhahn mit Rückschlagventil beim Vorlauf (Thermometer mit rotem Ring)
(B) Kugelhahn beim Rücklauf (Thermometer mit blauem Ring)
TAUSCHEN DES MISCHVENTILS VON VOR- ZUM RÜCKLAUFSTRANG
Tauschen von der Vor- und Rücklaufstrange. Gehen Sie wie folgt:
1.
Nemen Sie die Stellmotor weg.
2.
Entfernen Sie die Schrauben, die die beide Deckel festhalten. Ziehen Sie die Elemente heraus, wie in Abb. unten.
3.
Bauen sie wieden das Ventil ein, aber wechslen Sie die Position der Elementen und stellen Sie die Fuge (A) und (B) genanu eine auf die andere.
Schrauben Sie wieder die Schraube auf die Deckel fest.
4.
Den Griff der Anzeige in der richtigen Position der Skala anbringen und zwar auf Bezeichnung "VL links" bei Vorlauf links und auf Bezeichnung
"VL rechts" bei Vorlauf rechts.
5.
Den Stellmotor wieder zusammenbauen: Für die Konfiguration der Öffnungs- / Schließrichtung, siehe die Anleitung des Stellmotors.
6.
Stellen Sie den Rücklauf-Temperaturfühler auf dem kalten Strang.
Vorlauf rechts
B
Montage vom Stellmotor: Der Reglerknopf auf 45°:
A
A
Blau
Rot
Mischventil:
Um die richtung des Mischventils
zu ändern, folgen Sie bitte die
folgenden Anleitungen.
TAUSCHEN KUGELHAHN (A)
MIT KUGELHAN (B) AUS.
Umwälzpumpe auf
gegenüberliegende Seite
versetzen und Pumpenmotor
um 180° drehen (Schrauben
lösen, drehen, festschrauben)
Rückschlagventil:
Rückschlagventil ständig in dem
Vorlauf- Kugelhahn (A)
(Thermometer mit rotem Ring)
A
Montage vom Stellmotor: Der Reglerknopf auf 45°:
A
Vorlauf links
C
B
Rot
Blau
B
Vorlauf links
Rev.1 - 31/08/2018
